6 Elektrischer Anschluss

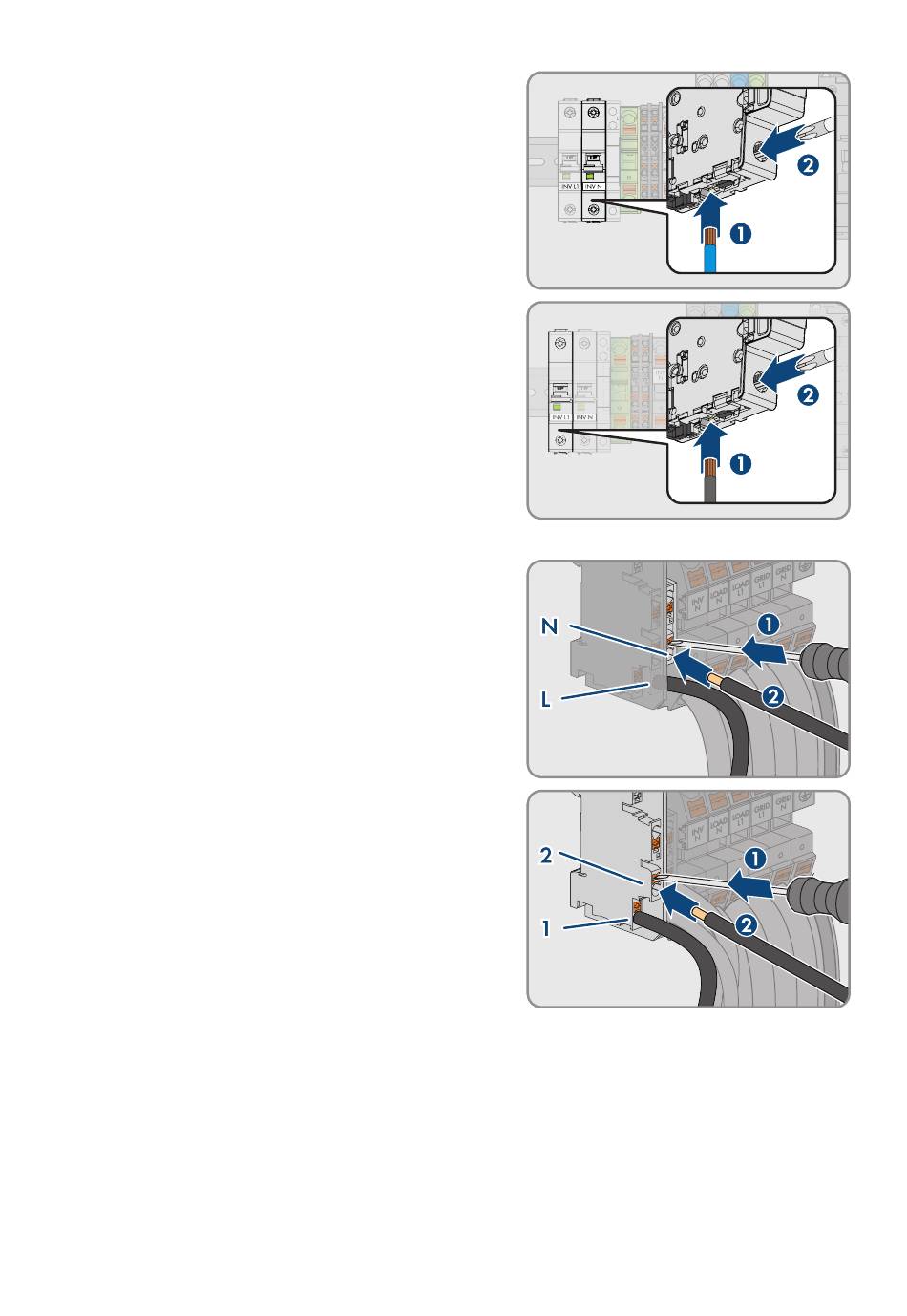

9. Den Leiter N an den Anschluss INV N an den Sicherungsblock in
der Umschalteinrichtung anschließen.
10. Den Leiter L1 an den Anschluss INV L1 an den Sicherungsblock
in der Umschalteinrichtung anschließen.
11. Die Leiter L1, N und PE am Wechselrichter anschließen (siehe Anleitung des Wechselrichters).
12. Das AC-Kabel SPS OUT gemäß der Beschriftung an die
Anschlüsse L und N an die Umschalteinrichtung anschließen.
Dazu die Klemme mit einem geeigneten Werkzeug (Klingbreite
3,5mm) entriegeln.
13. Das AC-Kabel SPS IN gemäß der Beschriftung an die Anschlüsse
1 und 2 an die Umschalteinrichtung anschließen. Dazu die
Klemme mit einem geeigneten Werkzeug (Klingbreite 3,5mm)
entriegeln.
14. Durch leichtes Ziehen sicherstellen, dass alle Leiter fest in den Klemmen stecken.
26
SMABackup1P-IA-de-10
SMA Solar Technology AG
Installationsanleitung
