SMA Solar Technology AG

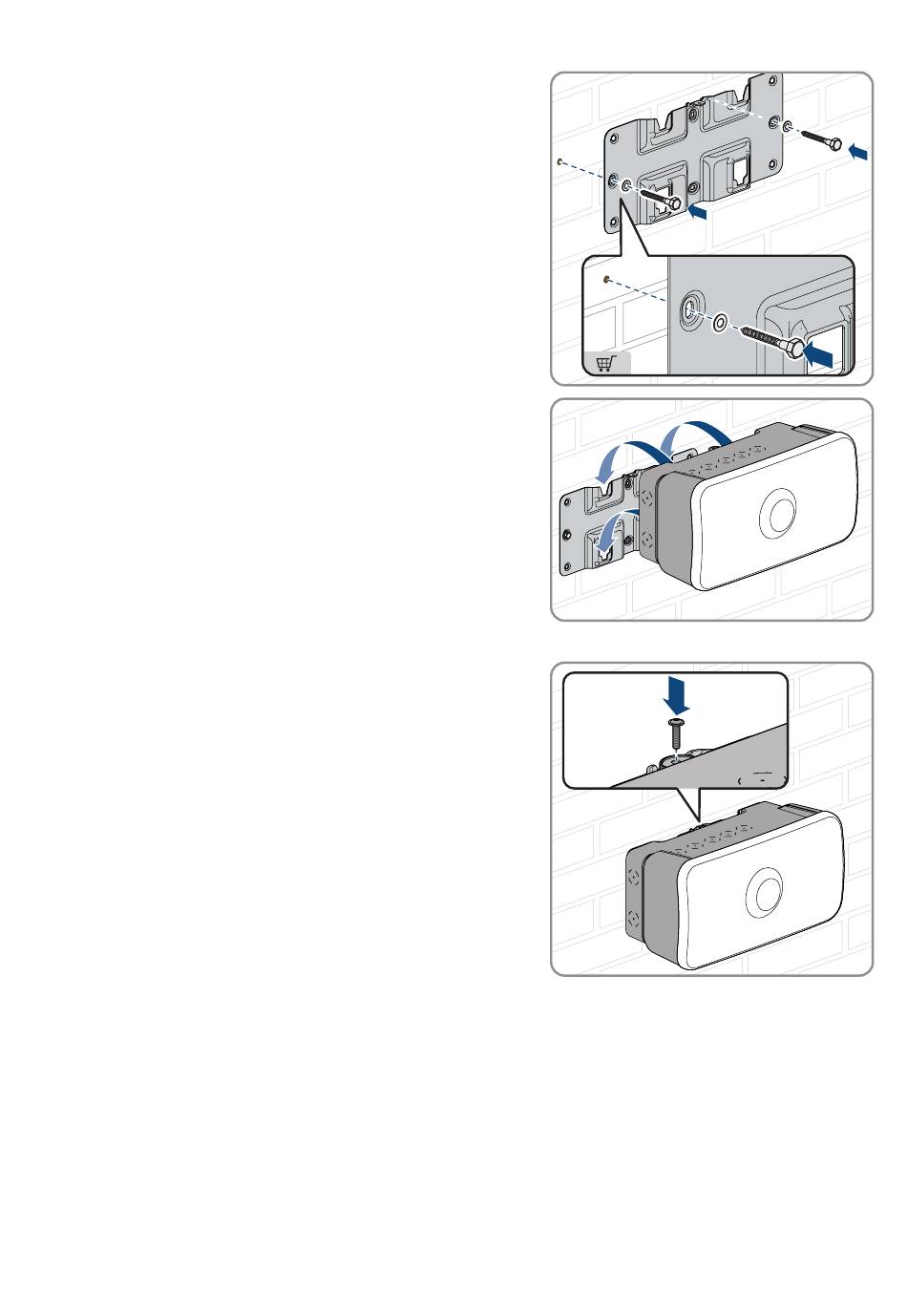

5. Wandhalterung waagerecht mit Schrauben und Unterlegscheiben
festdrehen.
6. Die Umschalteinrichtung senkrecht von oben in die
Wandhalterung einhängen.
7. Sicherstellen, dass die Umschalteinrichtung korrekt an der Wandhalterung montiert ist.
8. Mitgelieferte Schraube (M4x16, TX20) zur Sicherung der
Umschalteinrichtung an der Wandhalterung in das Loch einführen
und festdrehen.
5.3
Optional: Deckel entfernen
Wenn nötig, können Sie den Deckel des Gehäuses der Umschalteinrichtung entfernen. Dies kann zum Beispiel bei der
Montage oder beim elektrischen Anschluss hilfreich sein.
Installationsanleitung
5 Montage
SMABackup1P-IA-de-10
17
