Installatie gids
Model A
Uitlaatslang
Adapter
Adapter voor
schuifraam
Model C
Uitlaatslang
1

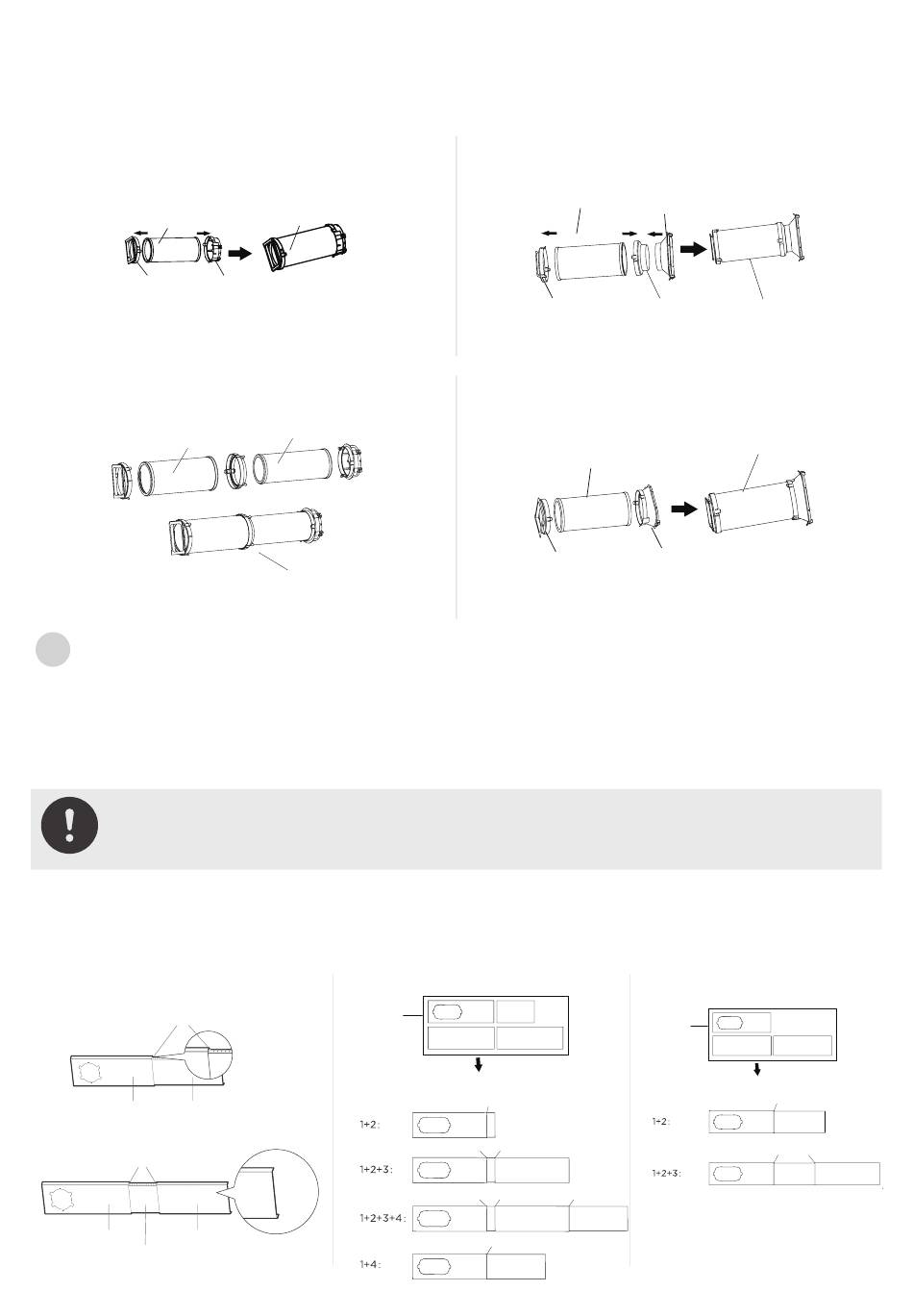

De montage-installatie van de uitlaatslang (raamtype)
Druk de uitlaatslang (of verlengde uitlaatslang) in de raamschuifadapter en unitadapter,
klem automatisch vast door elastische gespen van de adapters.
OPMERKING:
Installeer de uitlaatslangconstructie volgens de fittingen in uw set.
Sluit de adapter aan op het toestel en het raam
Model A
Bout
Schuifraam B
Schuifraam A
of
Bout
Schuifraam C
Schuifraam A
Schuifraam B
Uitlaatslang
montage
Uitlaatslang
verlenging
Assemblage
uitlaatslang
Model B
Schuiframen
Buiten
Binnen
Model B
Uitlaatslang
Adapter
Model D
Uitlaatslang
Adapter
Vóór het assembleren
Na het assembleren
Bout
Bout
Bout
Bout
Bout
Bout
Bout
19
Doorvoer
luchtuitlaat
Adapter voor
Uitlaatslang
schuifraam
montage
Uitlaatslang
montage
Doorvoer
luchtuitlaat
Model C
Vóór het assembleren
Schuiframen
Na het assembleren
Bout
Bout Bout
