Multitron Standard - Betriebsanleitung

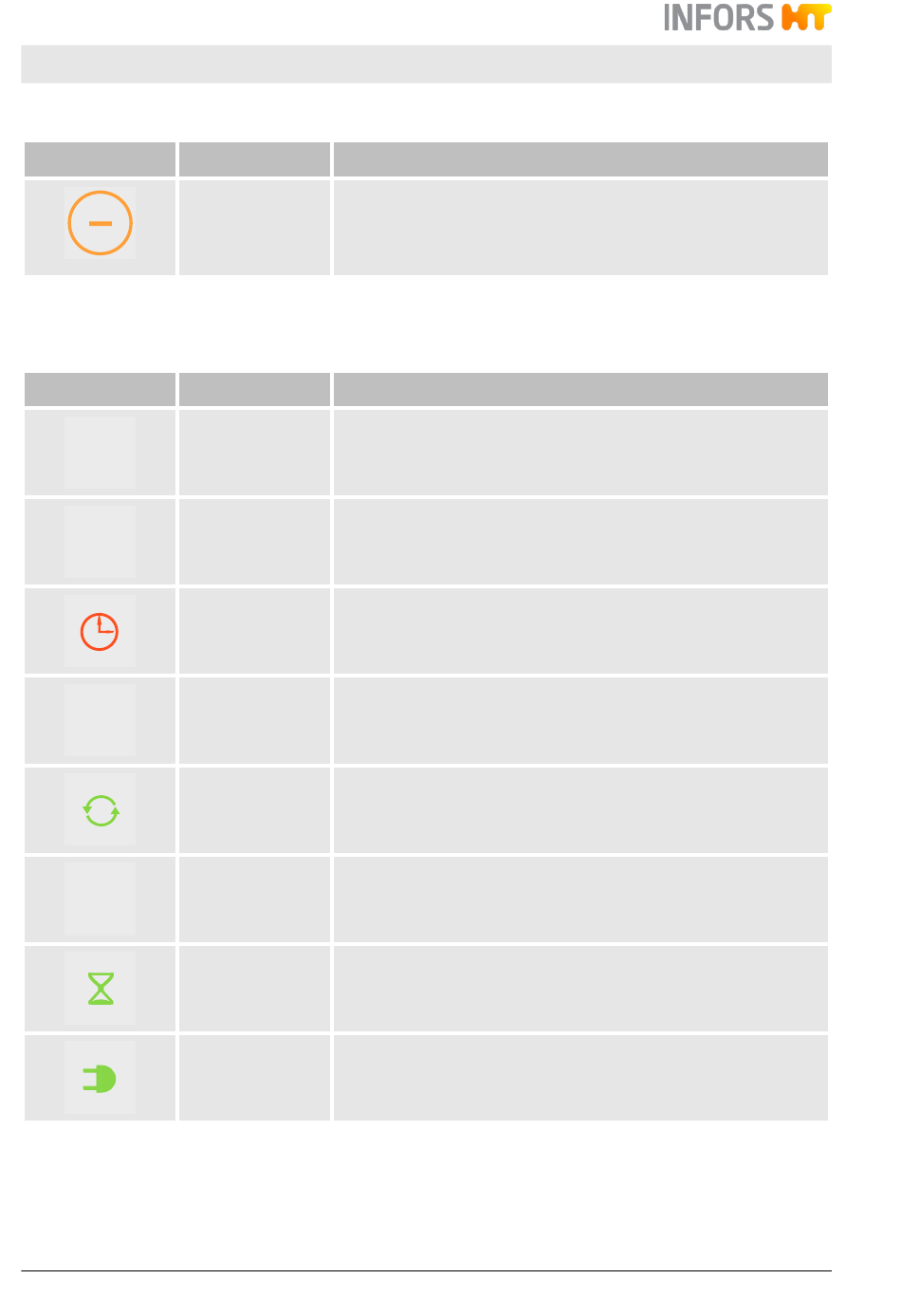

Übersicht über das Gerät
Bedienelement
Bezeichnung
Taste Minus
1.3.2
Anzeigeelemente
Symbol
Bezeichnung
Drehzahl
RPM
Temperatur
°C
Timer
Extern (EX)
EX
Zyklus aktiv
Folgephase (FT)
FT
Timer aktiv
Stromversorgung
Ein/Aus
Seite 12 von 108
Funktion
Mit der Minus-Taste werden die Parameter-Sollwerte oder die Zeit
bei Verwendung der Timer-Funktion nach unten verändert. Wird die
Taste gedrückt gehalten, durchläuft die Anzeige den vorgegebenen
Wertebereich in immer grösseren Schritten nach unten.
Bedeutung
Zeigt an, dass im jeweiligen Anzeigefeld die Drehzahl (Soll- oder
Istwert) angezeigt wird.
Zeigt an, dass im jeweiligen Anzeigefeld die Temperatur (Soll- oder
Istwert) angezeigt wird.
Zeigt an, dass die Timer-Funktion (Länge der Zeiteinheit) eingestellt
werden kann.
Zeigt an, dass ein Zugriff von extern auf das Gerät erfolgt. Das
Symbol leuchtet beispielsweise dann, wenn mittels einer externen
Software (z. B. eve
) auf das Gerät zugegriffen wird.
®
Zeigt an, dass die Zyklus-Funktion (permanenter Wechsel zwischen
Phase 1 und 2) aktiv ist.
Zeigt an, dass die Parameter für die zweite Phase (FT) eingestellt
werden können.
Zeigt an, dass die Timer-Funktion aktiv ist.
Zeigt an, dass das Gerät eingeschaltet und der Initialisierungsvor-
gang abgeschlossen ist.
