Aufbau und Funktion
3.6
Bedien- und Anzeigeelemente
3.6.1
Netzschalter
3.6.2
Bedieneinheit
Kopiervorlagen diverse
1
Anzeigefelder für Istwerte, Sollwerte, Alarmmeldungen und Fehlermeldungen
2
Funktionstasten für die Eingabe der Parameterwerte (orange)
3
Parametersymbole (rot)
Kopiervorlage Bilderrahmen
4
Funktionssymbole (grün)
Seite 32 von 108
Der Netzschalter befindet sich auf der rechten Seite des Geräts. Neben
dem normalen Ein- und Ausschalten dient der Netzschalter auch als
Notschalter.
Kopiervorlagen diverse

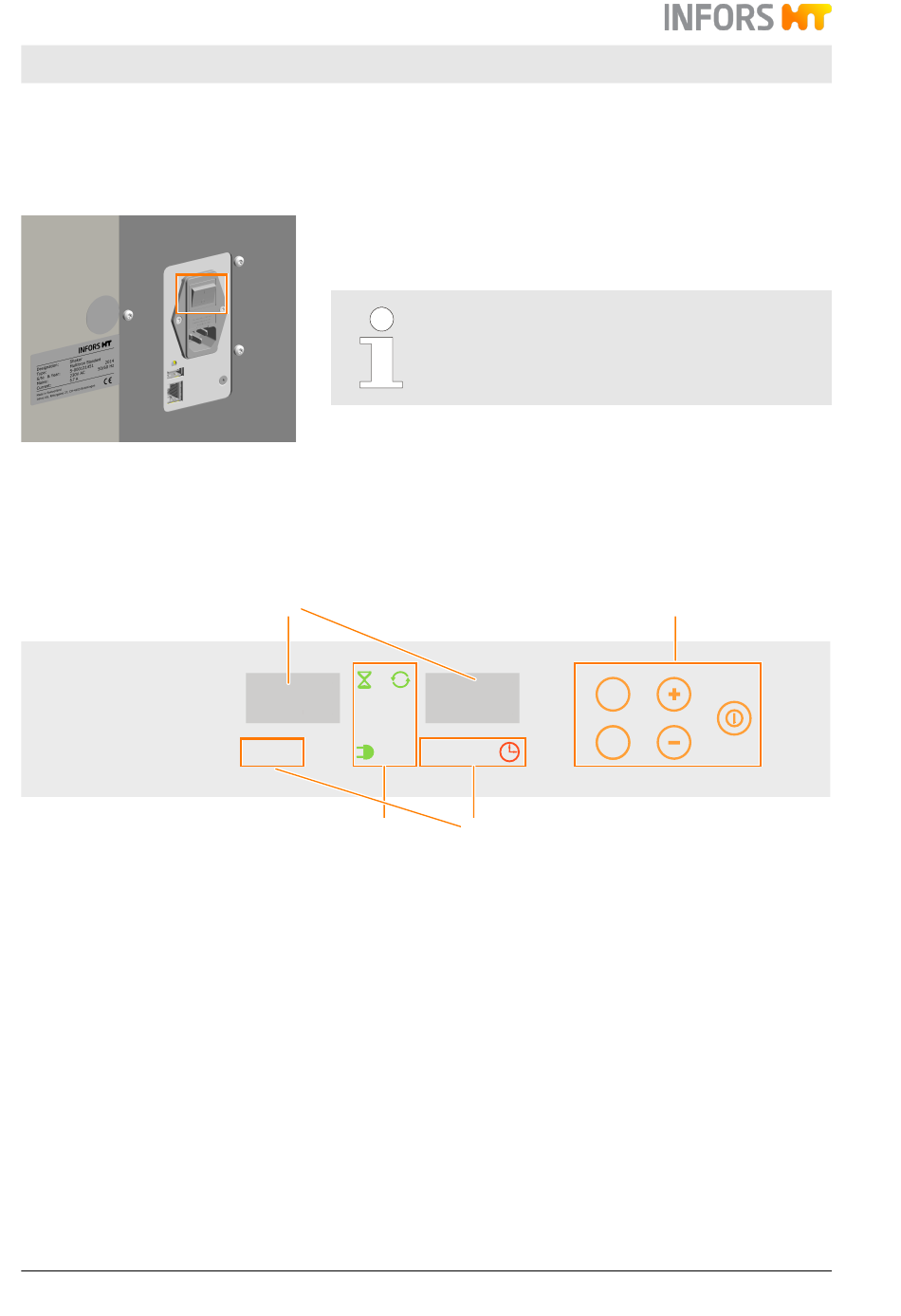

Sämtliche Funktionen des Geräts können direkt über die Bedieneinheit
auf der Frontseite des Geräts gesteuert werden.
1
Kopiervorlage Bilderrahmen
FT
EX
RPM
°C
4
Für weiterführende Informationen zu den Anzeige- und Bedienele-
menten auf der Bedieneinheit, siehe ⮫ Kapitel 1.3 «Bedien- und Anzei-
geelemente» auf Seite 11.
Wird das Gerät ausgeschaltet, bleiben alle Parameter-
Sollwerte gespeichert und das Gerät läuft sofort
wieder an, wenn es wieder eingeschaltet wird.
RPM
°C
3
2
F
FT
