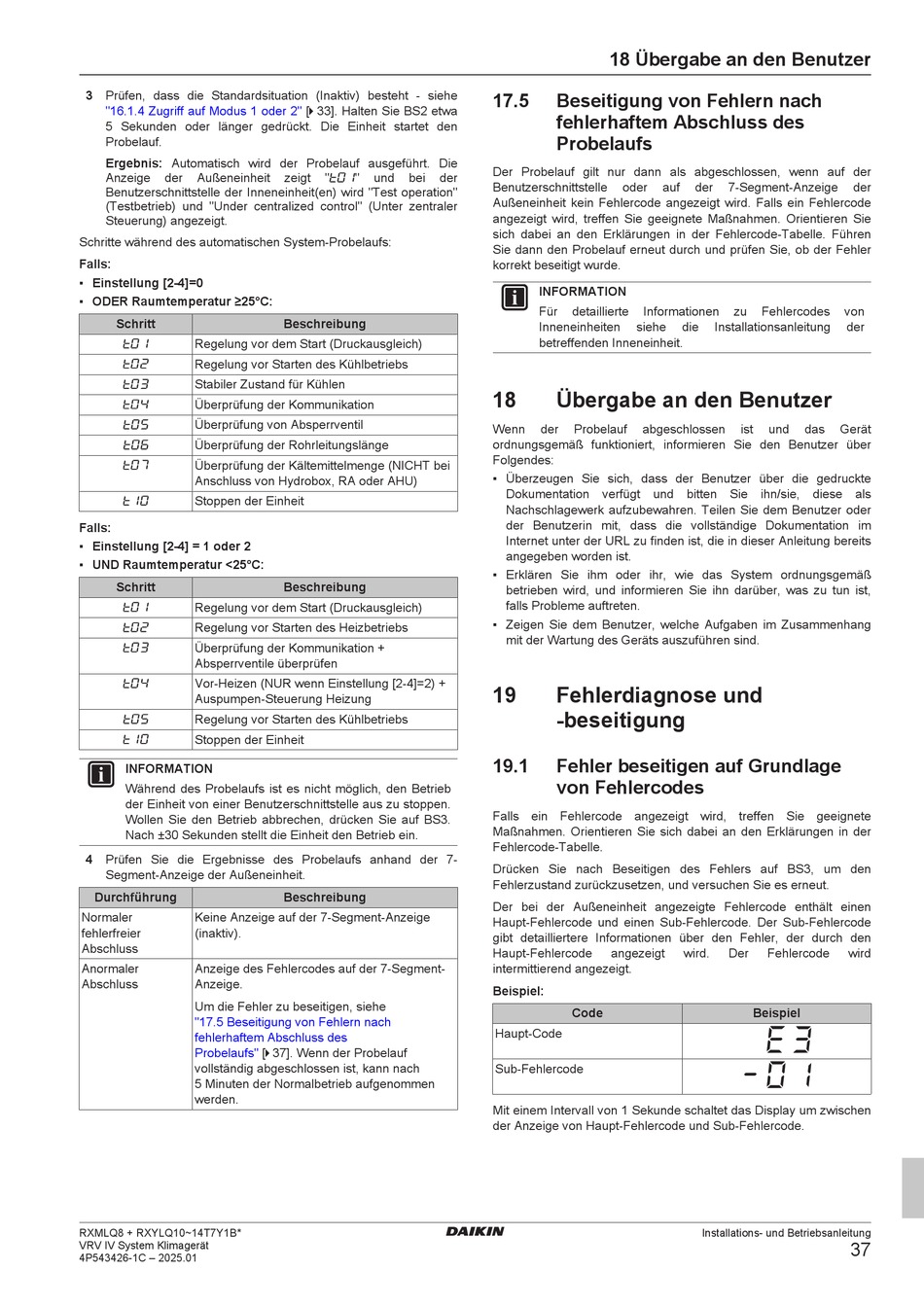

Daikin VRV IV RXMLQ8T7Y1B Serie Installation Und Betriebsanleitung Seite 37

3 Prüfen, dass die Standardsituation (Inaktiv) besteht - siehe
"16.1.4 Zugriff auf Modus 1 oder
5 Sekunden oder länger gedrückt. Die Einheit startet den
Probelauf.
Ergebnis: Automatisch wird der Probelauf ausgeführt. Die
Anzeige der Außeneinheit
Benutzerschnittstelle der Inneneinheit(en) wird "Test operation"
(Testbetrieb) und "Under centralized control" (Unter zentraler
Steuerung) angezeigt.
Schritte während des automatischen System-Probelaufs:
Falls:
▪ Einstellung [2-4]=0
▪ ODER Raumtemperatur ≥25°C:
Schritt
Regelung vor dem Start (Druckausgleich)
Regelung vor Starten des Kühlbetriebs
Stabiler Zustand für Kühlen
Überprüfung der Kommunikation
Überprüfung von Absperrventil
Überprüfung der Rohrleitungslänge
Überprüfung der Kältemittelmenge (NICHT bei
Anschluss von Hydrobox, RA oder AHU)
Stoppen der Einheit
Falls:
▪ Einstellung [2-4] = 1 oder 2
▪ UND Raumtemperatur <25°C:
Schritt
Regelung vor dem Start (Druckausgleich)
Regelung vor Starten des Heizbetriebs
Überprüfung der Kommunikation +
Absperrventile überprüfen
Vor-Heizen (NUR wenn Einstellung [2-4]=2) +
Auspumpen-Steuerung Heizung
Regelung vor Starten des Kühlbetriebs
Stoppen der Einheit
INFORMATION
Während des Probelaufs ist es nicht möglich, den Betrieb
der Einheit von einer Benutzerschnittstelle aus zu stoppen.
Wollen Sie den Betrieb abbrechen, drücken Sie auf BS3.
Nach ±30 Sekunden stellt die Einheit den Betrieb ein.
4 Prüfen Sie die Ergebnisse des Probelaufs anhand der 7-
Segment-Anzeige der Außeneinheit.
Durchführung
Normaler Keine Anzeige auf der 7-Segment-Anzeige
fehlerfreier (inaktiv).
Abschluss
Anormaler Anzeige des Fehlercodes auf der 7-Segment-
Abschluss Anzeige.
Um die Fehler zu beseitigen, siehe
"17.5 Beseitigung von Fehlern nach
fehlerhaftem Abschluss des
Probelaufs" [ 4 37]. Wenn der Probelauf
vollständig abgeschlossen ist, kann nach
5 Minuten der Normalbetrieb aufgenommen
werden.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543426-1C – 2025.01
2" [ 4 33]. Halten Sie BS2 etwa
zeigt " " und bei der
Beschreibung
Beschreibung
Beschreibung
18 Übergabe an den Benutzer
17.5 Beseitigung von Fehlern nach
fehlerhaftem Abschluss des
Probelaufs
Der Probelauf gilt nur dann als abgeschlossen, wenn auf der
Benutzerschnittstelle oder auf
Außeneinheit kein Fehlercode angezeigt wird. Falls ein Fehlercode
angezeigt wird, treffen Sie geeignete Maßnahmen. Orientieren Sie
sich dabei an den Erklärungen in der Fehlercode-Tabelle. Führen
Sie dann den Probelauf erneut durch und prüfen Sie, ob der Fehler
korrekt beseitigt wurde.
INFORMATION
Für detaillierte Informationen
Inneneinheiten siehe
betreffenden Inneneinheit.
18 Übergabe an den Benutzer
Wenn der Probelauf abgeschlossen
ordnungsgemäß funktioniert, informieren Sie den Benutzer über
Folgendes:
▪ Überzeugen Sie sich, dass der Benutzer über die gedruckte
Dokumentation verfügt und bitten Sie ihn/sie, diese als
Nachschlagewerk aufzubewahren. Teilen Sie dem Benutzer oder
der Benutzerin mit, dass die vollständige Dokumentation im
Internet unter der URL zu finden ist, die in dieser Anleitung bereits
angegeben worden ist.
▪ Erklären Sie ihm oder ihr, wie das System ordnungsgemäß
betrieben wird, und informieren Sie ihn darüber, was zu tun ist,
falls Probleme auftreten.
▪ Zeigen Sie dem Benutzer, welche Aufgaben im Zusammenhang
mit der Wartung des Geräts auszuführen sind.
19 Fehlerdiagnose und
-beseitigung
19.1 Fehler beseitigen auf Grundlage
von Fehlercodes
Falls ein Fehlercode angezeigt wird, treffen Sie geeignete
Maßnahmen. Orientieren Sie sich dabei an den Erklärungen in der
Fehlercode-Tabelle.
Drücken Sie nach Beseitigen des Fehlers auf BS3, um den
Fehlerzustand zurückzusetzen, und versuchen Sie es erneut.
Der bei der Außeneinheit angezeigte Fehlercode enthält einen
Haupt-Fehlercode und einen Sub-Fehlercode. Der Sub-Fehlercode
gibt detailliertere Informationen über den Fehler, der durch den
Haupt-Fehlercode angezeigt
intermittierend angezeigt.
Beispiel:
Code
Haupt-Code
Sub-Fehlercode
Mit einem Intervall von 1 Sekunde schaltet das Display um zwischen
der Anzeige von Haupt-Fehlercode und Sub-Fehlercode.
der 7-Segment-Anzeige der
zu Fehlercodes von
die Installationsanleitung der
ist und das Gerät
wird. Der Fehlercode wird
Beispiel
