HINWEIS
Sicherheitsvorkehrungen
Durchbruchöffnungen:
▪ Achten Sie darauf, das Gehäuse nicht zu beschädigen.
▪ Nachdem Sie die Durchbruchöffnungen hergestellt
haben, empfehlen wir Ihnen, die Kanten und Bereiche
um die Kanten mithilfe von Rostschutzfarbe zu
behandeln, um Rostbildung zu verhindern.
▪ Wenn Sie die elektrischen Leitungen durch die
Durchbruchöffnungen
Schutzklebeband um die Leitungen, damit sie nicht
beschädigt werden.
14.2.2 So schließen Sie Kältemittelrohre an die
Außeneinheit an
HINWEIS
▪ Achten Sie darauf, die mitgelieferten Zusatzrohre zu
verwenden, wenn Sie bauseitige Rohrleitungsarbeiten
ausführen.
▪ Achten Sie darauf, dass die bauseitig installierten
Rohrleitungen nicht andere Rohre oder die Blende
unten oder an der Seite berühren. Insbesondere beim
Anschluss unten und seitlich muss darauf geachtet
werden, die Rohrleitung angemessen zu isolieren, um
so den Kontakt mit dem Gehäuse zu verhindern.
Schließen Sie die Absperrventile am bauseitigen Rohrsystem an,
indem Sie dazu die Zusatzrohre verwenden, die zusammen mit der
Einheit geliefert wurden.
Für die Anschlüsse an Abzweigsätzen
verantwortlich (bauseitige Rohrinstallation).
14.2.3 So schließen Sie den Mehrfach-
Anschlussleitungssatz an
HINWEIS
Unsachgemäße Installation kann zu einer Fehlfunktion der
Außeneinheit führen.

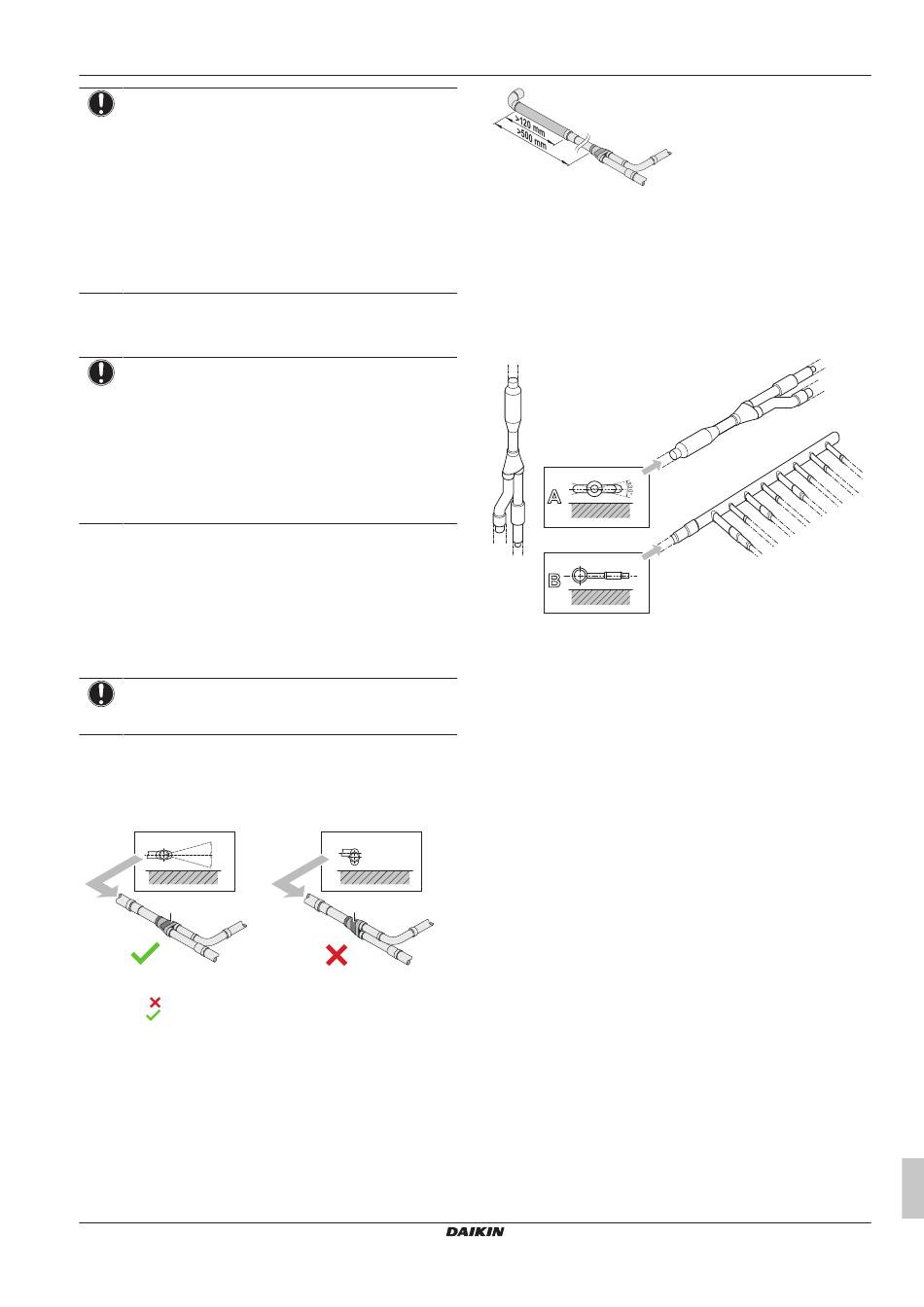

▪ Installieren Sie die Verbindungsstücke horizontal, so dass der am
Anschluss befestigte Warnhinweis-Aufkleber (a) oben liegt.
▪ Die Verbindung darf maximal um 7,5° geneigt sein (siehe
Ansicht A).
▪ Installieren Sie die Verbindung nicht vertikal (siehe Ansicht B).
7.5°
A
7.5°
a
a Warnhinweis Aufkleber
NICHT zulässig
Zulässig
▪ Achten Sie darauf, dass die am Anschluss angeschlossene
Rohrleitung über mehr als 500 mm völlig gerade verläuft. Nur
wenn eine bauseitige Rohrleitung, die auf mehr als 120 mm Länge
gerade verläuft, angeschlossen
verlaufender Abschnitt mit mehr als 500 mm Länge sichergestellt
werden.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543426-1C – 2025.01
bei der Schaffung von
führen, wickeln Sie
ist der Installateur
B
a
wird, kann ein gerader
14.2.4 Den Kältemittel-Abzweigbausatz
anschließen
Beachten Sie bei der Installation des Kältemittel-Abzweigsatzes die
dem Satz beiliegende Installationsanleitung.
▪ Montieren Sie die Refnet-Verbindung so, dass sie entweder
horizontal oder vertikal abzweigt.
▪ Montieren Sie die Refnet Verbindung so, dass sie horizontal
abzweigt.
b
a
A
a
B
a Horizontale Fläche
b Refnet-Anschlussstück vertikal montiert
c Refnet-Anschlussstück horizontal montiert
d Verteiler
14.2.5 Gegen Kontaminierung schützen
Die Einführungsöffnungen, durch welche Rohrleitungen oder Kabel
geführt sind, müssen mit Dichtungsmaterial (bauseitig zu liefern)
verschlossen werden. Sonst
herabgesetzt, und kleine Tiere könnten das Gerät als Unterschlupf
nehmen.
14.2.6 Absperrventil und Service-Stutzen
benutzen
Handhabung des Absperrventils
Beachten Sie Folgendes:
▪ Die Absperrventile der Gas- und Flüssigkeitsleitung sind gemäß
Werkseinstellung geschlossen.
▪ Achten Sie darauf, dass alle Absperrventile während des Betriebs
geöffnet sind.
▪ Beim Absperrventil NICHT übermäßig Kraft ausüben. Sonst
könnte der Ventilkörper brechen.
Absperrventil öffnen
1 Die Absperrventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel in das Absperrventil einführen und
dann das Absperrventil entgegen dem Uhrzeigersinn drehen.
14 Rohrinstallation
c
d
ist die Leistung der Anlage
