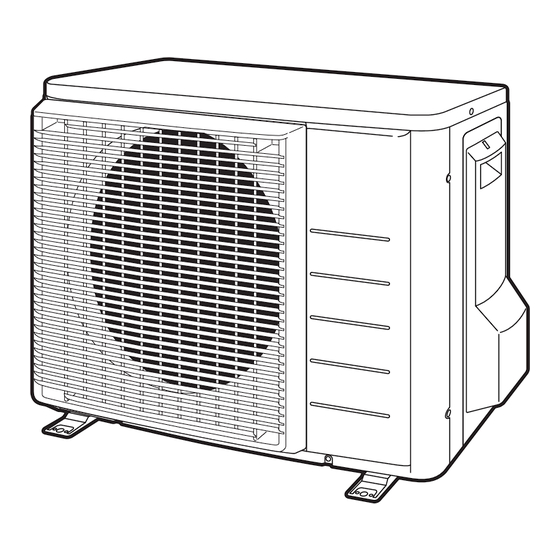

- Seite 1 INSTALLATIONS- ANLEITUNG R32 Split Series Modelle ARXM25M2V1B RXJ20M2V1B ARXM35M2V1B RXJ25M2V1B ARXP20K3V1B RXJ35M2V1B ARXP25K3V1B RXM20M2V1B ARXP35K3V1B RXM25M2V1B RXM35M2V1B RXP20K3V1B RXP25K3V1B RXP35K3V1B...
- Seite 2 3P394245-7F...
- Seite 3 3P475203-2...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise in diesem Handbuch Dieses Gerät ist mit R32 befüllt. sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. • Die hier beschriebenen Warnhinweise sind mit WARNUNG und VORSICHT gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. •... - Seite 5 Betrieben oder durch Laien in gewerblichen Betrieben oder privaten Haushalten konzipiert. • Der Schallpegel liegt unter 70 dB(A). • Verwenden Sie nur von DAIKIN hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. Zubehör Zubehörteile, die mit dem Außengerät geliefert werden: (A) Installationshandbuch + R32 Handbuch (B) Ablaufstopfen (Wärmepumpenmodelle)
-
Seite 6: Hinweise Zur Auswahl Des Standorts
Betriebsbeschränkungen Verwenden Sie das System in den folgenden Temperatur- und Feuchtigkeitsbereichen, um den sicheren und effektiven Betrieb zu gewährleisten. Kühlen Heizen Außentemperatur –10~46°C –15~24°C Innentemperatur 18~32°C 10~30°C Rel. Luftfeuchtigkeit innen ≤80% Um Kondensationsbildung und aus der Einheit herauslaufendes Wasser zu vermeiden. Wenn die Temperatur oder Feuchtigkeit nicht innerhalb des angegebenen Bereichs liegt, können Sicherheitseinrichtungen aktiviert werden den Betrieb des Klimageräts verhindern. -
Seite 7: Zeichnung Für Die Installation Des Außengeräts
Zeichnung für die Installation des Außengeräts Max. zulässige Rohrleitungslänge 20 m Umwickeln Sie die Isolierleitung von oben bis Min. zulässige Rohrleitungslänge 1,5 m unten mit dem Klebeband. Max. zulässige Rohrleitungshöhe 15 m Zusätzliches Kältemittel für Kältemittelleitungen über 20 g/m 10 m Länge. Gasleitung Außendurchmesser 9,5 mm Flüssigkeitsleitung... -
Seite 8: Hinweise Zur Installation
Installationsleitfaden • Wenn der Lufteintritt oder Luftaustritt an des Außengeräts durch eine Wand oder ein anderes Hindernis beeinträchtigt wird, müssen die unten angegebenen Abstände eingehalten werden. • Bei einer der unten angegebenen Installationsbedingungen sollte die Wandhöhe an der Luftaustrittsseite höchstens 1200 mm betragen. - Seite 9 Installation des Außengeräts Aufdornen des Rohrendes 1) Schneiden Sie das Rohrende mit einem (Genau im rechten Winkel schneiden.) Entgraten Rohrschneider ab. 2) Entgraten Sie das Rohrende, halten Sie dabei die Bördelung Verwenden Sie genau die unten abgebildete Position. Schnittfläche nach unten, damit die Späne nicht in Bördelgerät für R410A/R32 Herkömmliches Bördelgerät das Rohr fallen.
- Seite 10 Installation des Außengeräts 4-1 Hinweise zur Handhabung von Kältemittelleitungen Wand 1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz und Bringen Sie eine Kappe an. Feuchtigkeit. Regen Wenn keine Bördelungs- 2) Alle Rohrbiegungen sollten so behutsam wie möglich erfolgen. kappe verfügbar ist, decken Sie die Öffnung Verwenden Sie eine Rohrbiegezange zum Biegen.
- Seite 11 Installation des Außengeräts 4) Schließen Sie das Niederdruckventil (Lo) des Mehrzweckmanometers und schalten Sie die Vakuumpumpe aus. (Halten Sie diesen Zustand für einige Minuten aufrecht, um sicherzustellen, dass der Zeiger des Manovakuummeters nicht wieder abfällt.)*2 5) Entfernen Sie die Kappen vom Absperrventil der Flüssigkeitsleitung und der Gasleitung. 6) Drehen Sie den Absperrventilstab der Flüssigkeitsleitung mit einem Sechskantschlüssel 90 Grad gegen den Uhrzeigersinn, um das Ventil zu öffnen.
- Seite 12 Abpumpmodus Wenn Sie das installierte Gerät an einem anderen Ort aufstellen oder es entsorgen möchten, müssen Sie das Kältemittel abpumpen, um die Umwelt zu schützen. 1) Entfernen Sie die Ventilkappen vom Absperrventil der Flüssigkeitsleitung und der Sechskant- Gasleitung. schlüssel 2) Führen Sie die Zwangskühlung aus. Absperrventil der Flüssigkeitsleitung 3) Schließen Sie nach 5 bis 10 Minuten das Absperrventil der Flüssigkeitsleitung...
- Seite 13 Anlageneinstellung (Kühlen bei niedrigen Außentemperaturen) Diese Funktion ist für Einrichtungen wie etwa Technik- oder EDV-Räume vorgesehen. Sie darf nicht für von Menschen genutzte Wohngebäude oder Büros verwendet werden. 1) Durch Auftrennen der Lötbrücke 6 (J6) auf der Platine wird der Betriebsbereich bis –15°C erweitert. Der Betrieb wird jedoch gestoppt, wenn die Außentemperatur unter –20°C fällt, und wieder aufgenommen, sobald die Temperatur wieder steigt.
- Seite 14 Kabel WARNUNG • Verwenden Sie keine Drähte mit Verzweigungen, Litzendrähte, Verlängerungskabel oder sternförmige Verbindungen, weil sie zu Überhitzung, Stromschlag oder Bränden führen können. • Verwenden Sie keine lokal erworbenen elektrischen Teile im Innern des Produkts. (Zweigen Sie nicht die Stromversorgung für die Kondensatpumpe etc.
- Seite 15 Kabel Elektroschaltplan Für Angaben zu den verwendeten Komponenten und zur Nummerierung siehe den Aufkleber mit dem Elektroschaltplan auf der Einheit. Die Komponenten werden mit arabischen Ziffern in aufsteigender Reihenfolge nummeriert. In der folgenden Übersicht erscheint an ihrer Stelle das Symbol "*" im Artikelcode. VERBINDUNG SCHUTZLEITER (SCHRAUBE) STECKVERBINDUNG...
- Seite 16 Testbetrieb Testbetrieb 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur; wählen Sie im Heizbetrieb die höchste programmierbare Temperatur.
