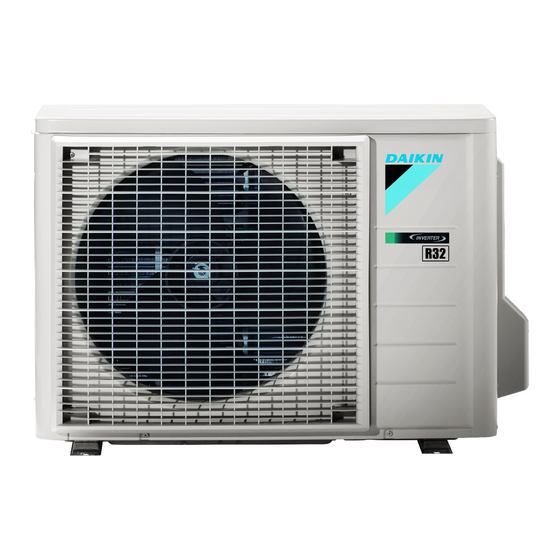

- Seite 1 INSTALLATIONS- ANLEITUNG R32 Split Series Modelle RXM42M3V1B9 RXM50M3V1B9 RXM60M3V1B9 ARXM50M3V1B9...
- Seite 2 3P475203-5A...
- Seite 3 2P427092-9H...
- Seite 4 2P427092-9H...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise in diesem Handbuch Dieses Gerät ist mit R32 befüllt. sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. • Die hier beschriebenen Warnhinweise sind mit WARNUNG und VORSICHT gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. •... - Seite 6 - Name, Adresse und 24-Stunden-Rufnummern für den Kundendienst. Für Europa enthält EN 378 die entsprechenden Richtlinien für dieses Logbuch. • Verwenden Sie nur von DAIKIN hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. Zubehör Zubehörteile, die mit dem Außengerät geliefert werden:...
-
Seite 7: Betriebsbeschränkungen
Betriebsbeschränkungen Verwenden Sie das System in den folgenden Temperatur- und Feuchtigkeitsbereichen, um den sicheren und effektiven Betrieb zu gewährleisten. Kühlen Heizen Außentemperatur –10~46°C –15~24°C Innentemperatur 18~32°C 10~30°C Rel. Luftfeuchtigkeit innen ≤80% Um Kondensationsbildung und aus der Einheit herauslaufendes Wasser zu vermeiden. Wenn die Temperatur oder Feuchtigkeit nicht innerhalb des angegebenen Bereichs liegt, können Sicherheitseinrichtungen aktiviert werden den Betrieb des Klimageräts verhindern. -
Seite 8: Zeichnung Für Die Installation Des Außengeräts
Zeichnung für die Installation des Außengeräts Max. zulässige Rohrleitungslänge 30 m Min. zulässige Rohrleitungslänge 1,5 m Umwickeln Sie die Max. zulässige Rohrleitungshöhe 20 m Isolierleitung von oben Zusätzliches Kältemittel für bis unten mit dem Kältemittelleitungen über 20 g/m Klebeband. 10 m Länge. Gasleitung Außendurchmesser 12,7 mm Flüssigkeitsleitung... -
Seite 9: Hinweise Zur Installation
Installationsleitfaden • Wenn der Lufteintritt oder Luftaustritt an des Außengeräts durch eine Wand oder ein anderes Hindernis beeinträchtigt wird, müssen die unten angegebenen Abstände eingehalten werden. • Bei einer der unten angegebenen Installationsbedingungen sollte die Wandhöhe an der Luftaustrittsseite höchstens 1200 mm betragen. -
Seite 10: Kältemittelleitungen
Installation des Außengeräts Aufdornen des Rohrendes (Genau im rechten 1) Schneiden Sie das Rohrende mit einem Entgraten. Winkel schneiden.) Rohrschneider ab. Bördelung 2) Entgraten Sie das Rohrende, halten Sie dabei die Verwenden Sie genau die unten abgebildete Position. Schnittfläche nach unten, damit die Späne nicht in Bördelgerät für R410A/R32 Herkömmliches Bördelgerät das Rohr fallen. - Seite 11 Installation des Außengeräts Entlüftung und Überprüfung auf Gasundichtigkeiten • Nach Abschluss der Rohrleitungsarbeiten muss die Anlage entlüftet und auf Gasundichtigkeiten überprüft werden. WARNUNG • Füllen Sie nur das angegebene Kältemittel R32 (keine anderen Substanzen) in den Kühlzyklus. • Wenn Kältemittelgas austritt, lüften Sie den Raum so bald und so lang wie möglich. •...
-
Seite 12: Einfüllen Von Zusätzlichem Kältemittel
Installation des Außengeräts Einfüllen des Kältemittels Ermitteln Sie den zu verwendenden Kältemitteltyp (anhand des Typenschilds). Füllen Sie das Kältemittel über die Gasleitung in flüssiger Form ein. 1-1. Einfüllen von zusätzlichem Kältemittel • Wenn die Gesamtlänge der Kühlmittelrohrleitung 10 m übersteigt, ergänzen Sie Kühlmittel. •... -
Seite 13: Verlegen Der Kältemittelleitungen
Installation des Außengeräts Verlegen der Kältemittelleitungen 7-1 Hinweise zur Handhabung von Kältemittelleitungen Wand Bringen Sie 1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz eine Kappe an. und Feuchtigkeit. Regen Wenn keine Bördelungs- 2) Alle Rohrbiegungen sollten so behutsam wie möglich erfolgen. kappe verfügbar ist, Verwenden Sie eine Rohrbiegezange zum Biegen. - Seite 14 Installation des Außengeräts 7-3 Rohrleitungsplan Rohrleitungsplan für RXM60M3V1B9 Außengerät Kältemittelfluss Wärmetauscher Kühlen 7,9 CuT Temperaturfühler für Außenluft 7,9 CuT Heizen 7,9 CuT 7,9 CuT 7,9 CuT Kapillarrohr 7,9 CuT 7,9 CuT 4,0 CuT 7,9 CuT 7,9 CuT 7,9 CuT 4,0 CuT 4,0 CuT Wärmetauscherfühler 4,0 CuT...
- Seite 15 Abpumpmodus Wenn Sie das installierte Gerät an einem anderen Ort aufstellen oder es entsorgen möchten, müssen Sie das Kältemittel abpumpen, um die Umwelt zu schützen. 1) Entfernen Sie die Ventilkappen vom Absperrventil der Flüssigkeitsleitung und der Gasleitung. Sechskant- schlüssel 2) Führen Sie die Zwangskühlung aus. 3) Schließen Sie nach 3 bis 4 Minuten das Absperrventil der Flüssigkeitsleitung mit Schließen einem Sechskantschlüssel.
- Seite 16 Anlageneinstellung (Kühlen bei niedrigen Außentemperaturen) Diese Funktion ist für Einrichtungen wie etwa Technik- oder EDV-Räume vorgesehen. Sie darf nicht für von Menschen genutzte Wohngebäude oder Büros verwendet werden. Durch Auftrennen der Lötbrücke 6 (J6) auf der Platine wird der Betriebsbereich bis –15°C erweitert. Der Betrieb wird jedoch gestoppt, wenn die Außentemperatur unter –20°C fällt, und wieder aufgenommen, sobald die Temperatur wieder steigt.
- Seite 17 Kabel WARNUNG • Verwenden Sie keine Drähte mit Verzweigungen, Litzendrähte, Verlängerungskabel oder sternförmige Verbindungen, weil sie zu Überhitzung, Stromschlag oder Bränden führen können. • Verwenden Sie keine lokal erworbenen elektrischen Teile im Innern des Produkts. (Zweigen Sie nicht die Stromversorgung für die Kondensatpumpe etc.
-
Seite 18: Sichere Handhabung Der Hochspannungsteile
Kabel Beachten Sie die unten stehenden Hinweise, wenn Sie die Verkabelung zur Klemmenleiste ausführen. Vorsichtsmaßnahmen beim Netzstromanschluss VORSICHT • Wenn Sie die Verkabelung an der Klemmleiste mit einem einadrigen Kabel anschließen, müssen Sie das Kabel ringeln. Fehlerhafte Arbeiten können Wärmebildung und Brand verursachen. Wenn Sie zu viel von der Kabel- Entfernen Sie die isolierung entfernen, kann dies zu... - Seite 19 Kabel Elektroschaltpläne Einheitliche Legende für Elektroschaltpläne Für Angaben zu den verwendeten Komponenten und zur Nummerierung siehe den Aufkleber mit dem Elektroschaltplan auf der Einheit. Die Komponenten werden mit arabischen Ziffern in aufsteigender Reihenfolge nummeriert. In der folgenden Übersicht erscheint an ihrer Stelle das Symbol "*" im Artikelcode. SCHUTZSCHALTER SCHUTZLEITER VERBINDUNG...
-
Seite 20: Stromsparen Im Standby-Betrieb
Stromsparen im Standby-Betrieb Die Stromsparfunktion im Standby-Betrieb schaltet die Stromversorgung des Außengeräts ab und versetzt das Innengerät in den Standby-Stromsparbetrieb und verringert somit den Stromverbrauch der Klimaanlage. Die Standby-Stromsparfunktion funktioniert mit den folgenden Innengeräten. Für die Typen FTXM, FVXM. VORSICHT •... -
Seite 21: Fehlerdiagnose Beim Led Der Außengerät-Platine
Testbetrieb Testbetrieb 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. Für die Wärmepumpe • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur; wählen Sie im Heizbetrieb die höchste programmierbare Temperatur. - Seite 24 3P386698-4L 2017.04...
