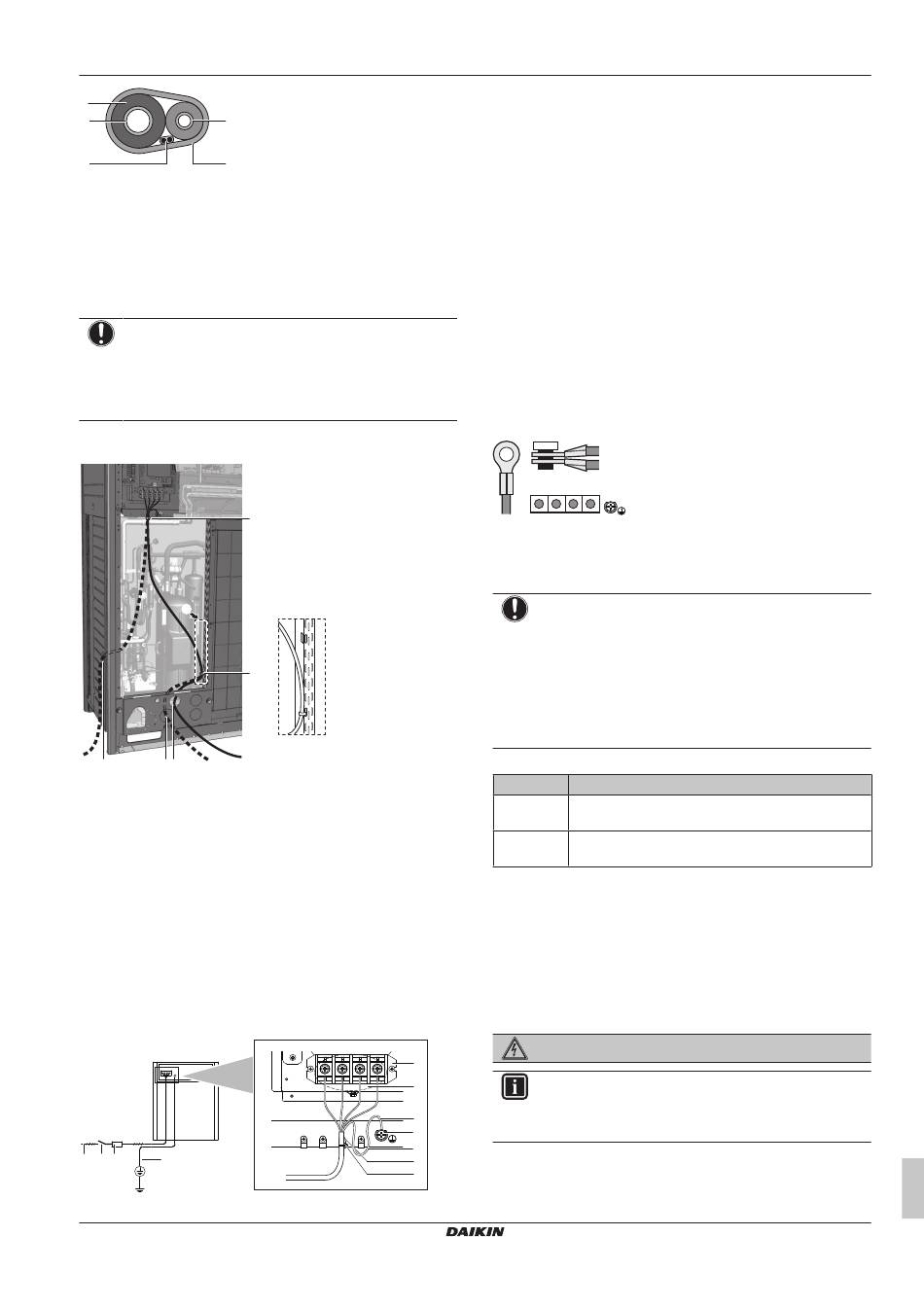

Daikin VRV IV RXMLQ8T7Y1B Serie Installation Und Betriebsanleitung Seite 31

e
a
b
d c
a Flüssigkeitsleitung
b Gasleitung
c Zielband
d Verbindungskabel (F1/F2)
e Isolierung
15.7 Stromversorgungskabel verlegen
und befestigen
HINWEIS
Beim Verlegen der Erdungskabel darauf achten, dass
diese einen Abstand von mindestens 25 mm von den
Verdichter-Kabeln haben. Bei Nichtbeachtung dieser Regel
kann es passieren, dass andere Geräte, die denselben
Erdungsanschluss benutzen, nicht korrekt arbeiten.
Das Stromversorgungskabel kann von vorne und von der linken
Seite zugeführt werden. Am unteren Montageloch befestigen.
X1M
d
A
d
c b a
a Netzanschluss (Möglichkeit 1)
b Netzanschluss (Möglichkeit 2)
c Netzanschluss (Möglichkeit 3)
Kabelkanal.
d Kabelbinder
(a) Durchbruchöffnung muss herausgebrochen werden. Die
Öffnung schließen, um das Eindringen von kleinen Tieren
oder von Schmutz zu verhindern.
15.8 Stromversorgung anschließen
Das Stromversorgungskabel
gelieferten Schelle an der Klammer befestigt werden, um äußere
Krafteinwirkung auf die Klemmen zu verhindern. Der grün-gelb
gestreifte Draht MUSS ausschließlich für die Erdung verwendet
werden.
a c b d
a Stromversorgung (380~415 V - 3N~ 50 Hz)
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543426-1C – 2025.01
A
(a)
(a)
(a).
Verwenden Sie einen
MUSS mithilfe einer bauseitig
e
f
g
j
k
h
i
b Sicherung
c Fehlerstrom-Schutzschalter
d Erdungskabel
e Anschlussklemmleiste für Stromversorgung
f Jede Ader des Stromversorgungskabels anschließen: RED
an L1, WHT an L2, BLK an L3 und BLU an N
g Erdungskabel (GRN/YLW)
h Fixieren Sie das Stromversorgungskabel an der
Kunststoffklammer mithilfe einer bauseitig gelieferten
Schelle, um äußere Krafteinwirkung auf die Klemmen zu
verhindern.
i Schelle (bauseitig zur Verfügung zu stellen)
j Kappenförmige Unterlegscheibe
k Beim Anschließen des Erdungskabels dieses am besten
schlängeln.
System mit mehreren Außeneinheiten
Beim Anschließen der Stromversorgung an mehrere Außeneinheiten
(Multi-System) untereinander müssen Kabelschuhe verwendet
werden. Kabel ohne Isolierung können nicht benutzt werden.
In diesem Fall sollte die standardmäßig installierte Unterlegscheibe
entfernt werden.
Beide Adern an den Anschluss für die Stromversorgung wie unten
gezeigt anschließen:
L1 L2 L3 N
15.9 So prüfen Sie den
Isolierwiderstand des Verdichters
HINWEIS
Wenn sich nach der Installation Kältemittel im Verdichter
ansammelt, kann der Isolierwiderstand über den Polen
abfallen, aber wenn er bei mindestens 1 MΩ liegt, fällt das
Gerät nicht aus.
▪ Verwenden Sie einen 500-V-Megatester für die
Messung des Widerstands.
▪ Verwenden Sie
Niederspannungsschaltkreise.
1 Überprüfen Sie den Isolationswiderstand zwischen den Polen.
Wenn
≥1 MΩ Isolationswiderstand ist OK. Damit ist dieses
Verfahren abgeschlossen.
<1 MΩ Isolationswiderstand ist nicht OK. Fahren Sie mit dem
nächsten Schritt fort.
2 Schalten Sie den Strom ein und lassen Sie ihn 6 Stunden lang
eingeschaltet.
Ergebnis: Der Verdichter erhitzt sich, so dass im Verdichter
Kältemittel verdampft.
3 Überprüfen Sie noch einmal den Isolationswiderstand.
16 Konfiguration
GEFAHR: STROMSCHLAGGEFAHR
INFORMATION
Es ist wichtig, dass sämtliche Informationen in diesem
Kapitel vom Installateur gelesen werden, und dass das
System entsprechend konfiguriert wird.
16 Konfiguration
KEINEN Megatester für
Dann
Installations- und Betriebsanleitung
31
