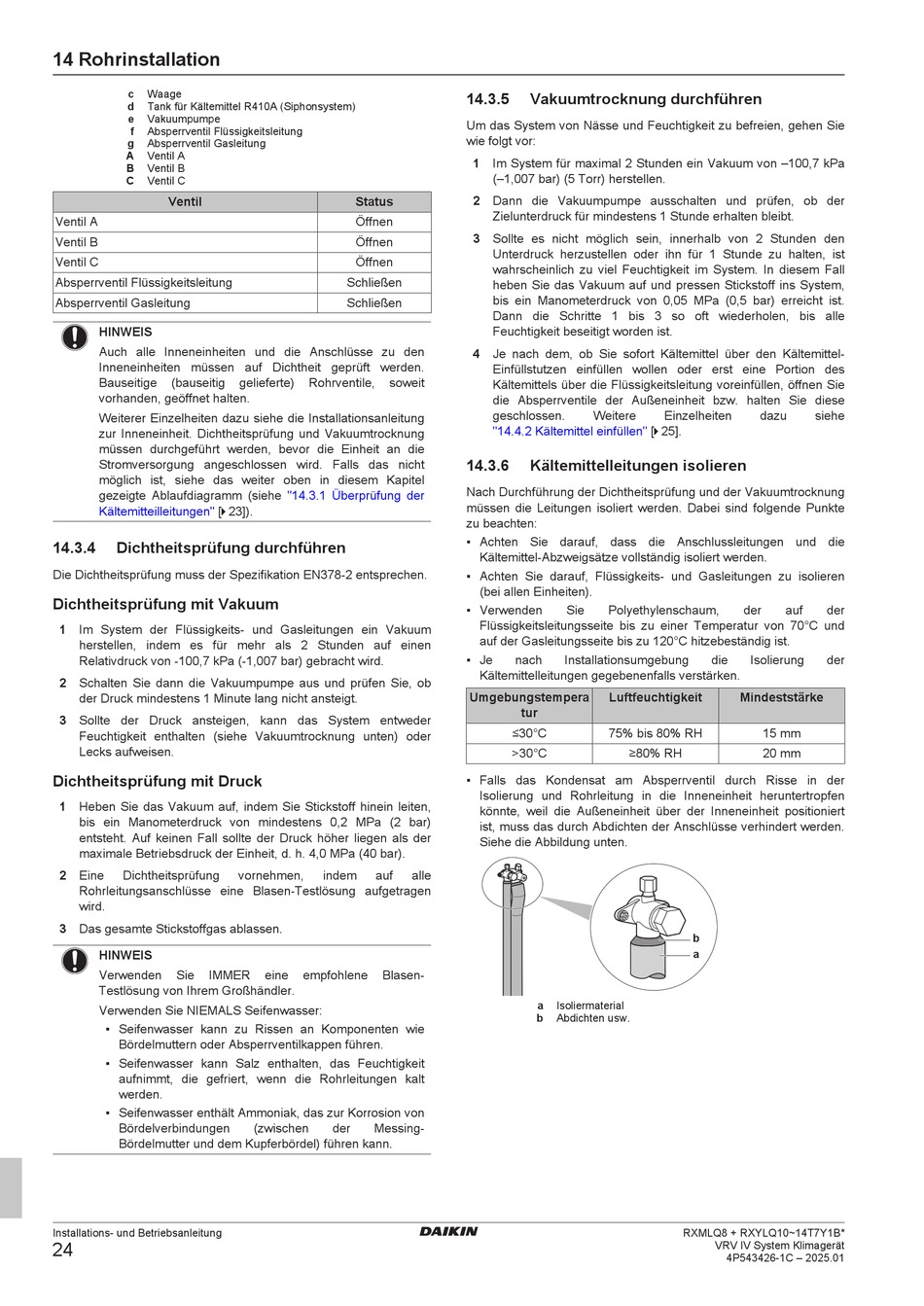

14 Rohrinstallation
c Waage
d Tank für Kältemittel R410A (Siphonsystem)
e Vakuumpumpe
f Absperrventil Flüssigkeitsleitung
g Absperrventil Gasleitung
A Ventil A
B Ventil B
C Ventil C
Ventil
Ventil A
Ventil B
Ventil C
Absperrventil Flüssigkeitsleitung
Absperrventil Gasleitung
HINWEIS
Auch alle Inneneinheiten und die Anschlüsse zu den
Inneneinheiten müssen auf Dichtheit geprüft werden.
Bauseitige (bauseitig
vorhanden, geöffnet halten.
Weiterer Einzelheiten dazu siehe die Installationsanleitung
zur Inneneinheit. Dichtheitsprüfung und Vakuumtrocknung
müssen durchgeführt werden, bevor die Einheit an die
Stromversorgung angeschlossen wird. Falls das nicht
möglich ist, siehe das weiter oben in diesem Kapitel
gezeigte Ablaufdiagramm (siehe
Kältemitteilleitungen" [ 4 23]).
14.3.4 Dichtheitsprüfung durchführen
Die Dichtheitsprüfung muss der Spezifikation EN378‑2 entsprechen.
Dichtheitsprüfung mit Vakuum
1 Im System der Flüssigkeits- und Gasleitungen ein Vakuum
herstellen, indem es für mehr als 2 Stunden auf einen
Relativdruck von -100,7 kPa (-1,007 bar) gebracht wird.
2 Schalten Sie dann die Vakuumpumpe aus und prüfen Sie, ob
der Druck mindestens 1 Minute lang nicht ansteigt.
3 Sollte der Druck ansteigen, kann das System entweder
Feuchtigkeit enthalten (siehe Vakuumtrocknung unten) oder
Lecks aufweisen.
Dichtheitsprüfung mit Druck
1 Heben Sie das Vakuum auf, indem Sie Stickstoff hinein leiten,
bis ein Manometerdruck von mindestens 0,2 MPa (2 bar)
entsteht. Auf keinen Fall sollte der Druck höher liegen als der
maximale Betriebsdruck der Einheit, d. h. 4,0 MPa (40 bar).
2 Eine Dichtheitsprüfung
Rohrleitungsanschlüsse eine Blasen-Testlösung aufgetragen
wird.
3 Das gesamte Stickstoffgas ablassen.
HINWEIS
Verwenden Sie IMMER
Testlösung von Ihrem Großhändler.
Verwenden Sie NIEMALS Seifenwasser:
▪ Seifenwasser kann zu Rissen an Komponenten wie
Bördelmuttern oder Absperrventilkappen führen.
▪ Seifenwasser kann Salz enthalten, das Feuchtigkeit
aufnimmt, die gefriert, wenn die Rohrleitungen kalt
werden.
▪ Seifenwasser enthält Ammoniak, das zur Korrosion von
Bördelverbindungen
Bördelmutter und dem Kupferbördel) führen kann.
Installations- und Betriebsanleitung
24
Status
Öffnen
Öffnen
Öffnen
Schließen
Schließen
gelieferte) Rohrventile, soweit
"14.3.1 Überprüfung der
vornehmen, indem auf alle
eine empfohlene Blasen-
(zwischen der Messing-
14.3.5 Vakuumtrocknung durchführen
Um das System von Nässe und Feuchtigkeit zu befreien, gehen Sie
wie folgt vor:
1 Im System für maximal 2 Stunden ein Vakuum von –⁠ 1 00,7 kPa
(–⁠ 1 ,007 bar) (5 Torr) herstellen.
2 Dann die Vakuumpumpe ausschalten und prüfen, ob der
Zielunterdruck für mindestens 1 Stunde erhalten bleibt.
3 Sollte es nicht möglich sein, innerhalb von 2 Stunden den
Unterdruck herzustellen oder ihn für 1 Stunde zu halten, ist
wahrscheinlich zu viel Feuchtigkeit im System. In diesem Fall
heben Sie das Vakuum auf und pressen Stickstoff ins System,
bis ein Manometerdruck von 0,05 MPa (0,5 bar) erreicht ist.
Dann die Schritte 1 bis 3 so oft wiederholen, bis alle
Feuchtigkeit beseitigt worden ist.
4 Je nach dem, ob Sie sofort Kältemittel über den Kältemittel-
Einfüllstutzen einfüllen wollen oder erst eine Portion des
Kältemittels über die Flüssigkeitsleitung voreinfüllen, öffnen Sie
die Absperrventile der Außeneinheit bzw. halten Sie diese
geschlossen. Weitere
einfüllen" [ 4 25].
"14.4.2 Kältemittel
14.3.6 Kältemittelleitungen isolieren
Nach Durchführung der Dichtheitsprüfung und der Vakuumtrocknung
müssen die Leitungen isoliert werden. Dabei sind folgende Punkte
zu beachten:
▪ Achten Sie darauf, dass die Anschlussleitungen und die
Kältemittel-Abzweigsätze vollständig isoliert werden.
▪ Achten Sie darauf, Flüssigkeits- und Gasleitungen zu isolieren
(bei allen Einheiten).
▪ Verwenden Sie Polyethylenschaum,
Flüssigkeitsleitungsseite bis zu einer Temperatur von 70°C und
auf der Gasleitungsseite bis zu 120°C hitzebeständig ist.
▪ Je nach Installationsumgebung
Kältemittelleitungen gegebenenfalls verstärken.
Umgebungstempera Luftfeuchtigkeit
tur
≤30°C 75% bis 80% RH
>30°C ≥80% RH
▪ Falls das Kondensat am Absperrventil durch Risse in der
Isolierung und Rohrleitung in die Inneneinheit heruntertropfen
könnte, weil die Außeneinheit über der Inneneinheit positioniert
ist, muss das durch Abdichten der Anschlüsse verhindert werden.
Siehe die Abbildung unten.
a Isoliermaterial
b Abdichten usw.
Einzelheiten dazu siehe
der auf der
die Isolierung der
Mindeststärke
15 mm
20 mm
b
a
RXMLQ8 + RXYLQ10~14T7Y1B*
