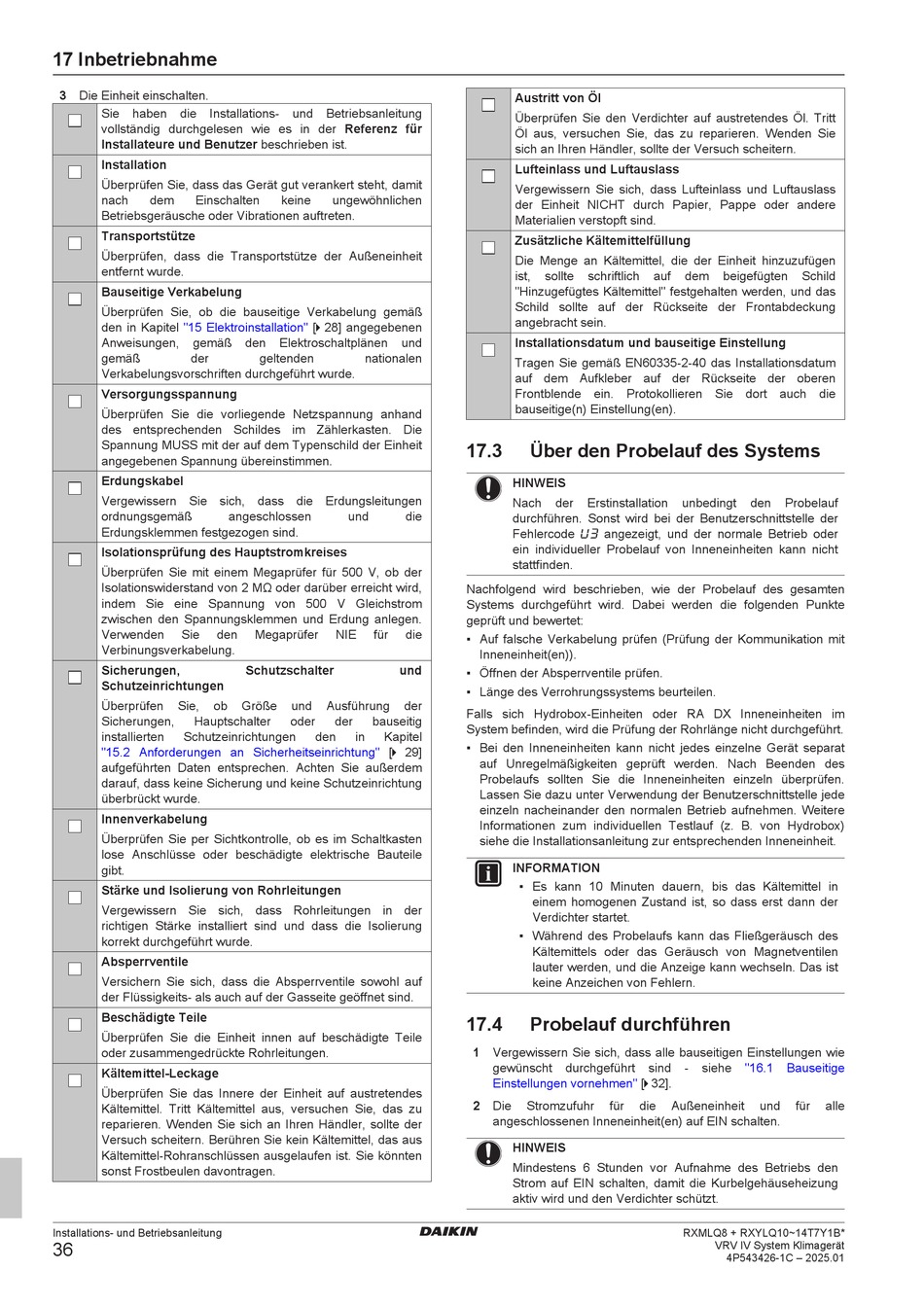

17 Inbetriebnahme
3 Die Einheit einschalten.
Sie haben die Installations-
vollständig durchgelesen wie es in der Referenz für
Installateure und Benutzer beschrieben ist.
Installation
Überprüfen Sie, dass das Gerät gut verankert steht, damit
nach dem Einschalten
Betriebsgeräusche oder Vibrationen auftreten.
Transportstütze
Überprüfen, dass die Transportstütze der Außeneinheit
entfernt wurde.
Bauseitige Verkabelung
Überprüfen Sie, ob die bauseitige Verkabelung gemäß
den in Kapitel "15 Elektroinstallation" [ 4 28] angegebenen
Anweisungen, gemäß
gemäß der
Verkabelungsvorschriften durchgeführt wurde.
Versorgungsspannung
Überprüfen Sie die vorliegende Netzspannung anhand
des entsprechenden Schildes im Zählerkasten. Die
Spannung MUSS mit der auf dem Typenschild der Einheit
angegebenen Spannung übereinstimmen.
Erdungskabel
Vergewissern Sie sich, dass die Erdungsleitungen
ordnungsgemäß
Erdungsklemmen festgezogen sind.
Isolationsprüfung des Hauptstromkreises
Überprüfen Sie mit einem Megaprüfer für 500 V, ob der
Isolationswiderstand von 2 MΩ oder darüber erreicht wird,
indem Sie eine Spannung von 500 V Gleichstrom
zwischen den Spannungsklemmen und Erdung anlegen.
Verwenden Sie den
Verbinungsverkabelung.
Sicherungen,
Schutzeinrichtungen
Überprüfen Sie, ob
Sicherungen, Hauptschalter
installierten Schutzeinrichtungen
"15.2 Anforderungen an
aufgeführten Daten entsprechen. Achten Sie außerdem
darauf, dass keine Sicherung und keine Schutzeinrichtung
überbrückt wurde.
Innenverkabelung
Überprüfen Sie per Sichtkontrolle, ob es im Schaltkasten
lose Anschlüsse oder beschädigte elektrische Bauteile
gibt.
Stärke und Isolierung von Rohrleitungen
Vergewissern Sie sich, dass Rohrleitungen in der
richtigen Stärke installiert sind und dass die Isolierung
korrekt durchgeführt wurde.
Absperrventile
Versichern Sie sich, dass die Absperrventile sowohl auf
der Flüssigkeits- als auch auf der Gasseite geöffnet sind.
Beschädigte Teile
Überprüfen Sie die Einheit innen auf beschädigte Teile
oder zusammengedrückte Rohrleitungen.
Kältemittel-Leckage
Überprüfen Sie das Innere der Einheit auf austretendes
Kältemittel. Tritt Kältemittel aus, versuchen Sie, das zu
reparieren. Wenden Sie sich an Ihren Händler, sollte der
Versuch scheitern. Berühren Sie kein Kältemittel, das aus
Kältemittel-Rohranschlüssen ausgelaufen ist. Sie könnten
sonst Frostbeulen davontragen.
Installations- und Betriebsanleitung
36
und Betriebsanleitung
keine ungewöhnlichen
den Elektroschaltplänen und
geltenden nationalen
angeschlossen und
Megaprüfer NIE für
Schutzschalter und
Größe und Ausführung
oder der bauseitig
den in Kapitel
Sicherheitseinrichtung" [ 4 29]
Austritt von Öl
Überprüfen Sie den Verdichter auf austretendes Öl. Tritt
Öl aus, versuchen Sie, das zu reparieren. Wenden Sie
sich an Ihren Händler, sollte der Versuch scheitern.
Lufteinlass und Luftauslass
Vergewissern Sie sich, dass Lufteinlass und Luftauslass
der Einheit NICHT durch Papier, Pappe oder andere
Materialien verstopft sind.
Zusätzliche Kältemittelfüllung
Die Menge an Kältemittel, die der Einheit hinzuzufügen
ist, sollte
"Hinzugefügtes Kältemittel" festgehalten werden, und das
Schild sollte auf der Rückseite der Frontabdeckung
angebracht sein.
Installationsdatum und bauseitige Einstellung
Tragen Sie gemäß EN60335‑2‑40 das Installationsdatum
auf dem Aufkleber auf der Rückseite der oberen
Frontblende ein. Protokollieren Sie dort auch die
bauseitige(n) Einstellung(en).
17.3 Über den Probelauf des Systems
HINWEIS
Nach der
die
durchführen. Sonst wird bei der Benutzerschnittstelle der
Fehlercode
ein individueller Probelauf von Inneneinheiten kann nicht
stattfinden.
Nachfolgend wird beschrieben, wie der Probelauf des gesamten
Systems durchgeführt wird. Dabei werden die folgenden Punkte
geprüft und bewertet:
die
▪ Auf falsche Verkabelung prüfen (Prüfung der Kommunikation mit
Inneneinheit(en)).
▪ Öffnen der Absperrventile prüfen.
▪ Länge des Verrohrungssystems beurteilen.
der
Falls sich Hydrobox-Einheiten oder RA DX Inneneinheiten im
System befinden, wird die Prüfung der Rohrlänge nicht durchgeführt.
▪ Bei den Inneneinheiten kann nicht jedes einzelne Gerät separat
auf Unregelmäßigkeiten geprüft werden. Nach Beenden des
Probelaufs sollten Sie die Inneneinheiten einzeln überprüfen.
Lassen Sie dazu unter Verwendung der Benutzerschnittstelle jede
einzeln nacheinander den normalen Betrieb aufnehmen. Weitere
Informationen zum individuellen Testlauf (z. B. von Hydrobox)
siehe die Installationsanleitung zur entsprechenden Inneneinheit.
INFORMATION
▪ Es kann 10 Minuten dauern, bis das Kältemittel in
einem homogenen Zustand ist, so dass erst dann der
Verdichter startet.
▪ Während des Probelaufs kann das Fließgeräusch des
Kältemittels oder das Geräusch von Magnetventilen
lauter werden, und die Anzeige kann wechseln. Das ist
keine Anzeichen von Fehlern.
17.4 Probelauf durchführen
1 Vergewissern Sie sich, dass alle bauseitigen Einstellungen wie
gewünscht durchgeführt
Einstellungen vornehmen" [ 4 32].
2 Die Stromzufuhr
angeschlossenen Inneneinheit(en) auf EIN schalten.
HINWEIS
Mindestens 6 Stunden vor Aufnahme des Betriebs den
Strom auf EIN schalten, damit die Kurbelgehäuseheizung
aktiv wird und den Verdichter schützt.
schriftlich auf dem beigefügten
Erstinstallation unbedingt den
angezeigt, und der normale Betrieb oder
sind - siehe "16.1 Bauseitige
für die Außeneinheit und
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543426-1C – 2025.01
Schild
Probelauf
für alle
