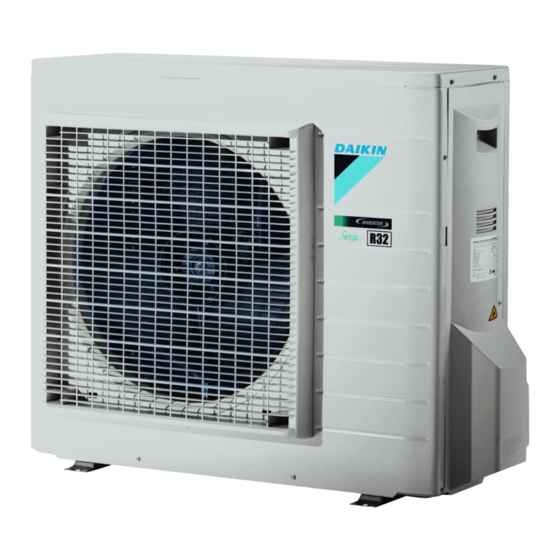

Daikin R32 Split Serie Installationsanleitung
Vorschau ausblenden
Andere Handbücher für R32 Split Serie:
- Installationsanleitung (168 Seiten) ,
- Referenz für installateure (76 Seiten) ,
- Referenzhandbuch für den benutzer (56 Seiten)
Verwandte Anleitungen für Daikin R32 Split Serie
Inhaltszusammenfassung für Daikin R32 Split Serie
- Seite 1 Installationsanleitung R32 Split-Baureihen RXM20R5V1B RXM25R5V1B RXM35R5V1B Installationsanleitung ARXM25R5V1B Deutsch R32 Split-Baureihen ARXM35R5V1B...
- Seite 2 3P516375-14M...
-
Seite 3: Inhaltsverzeichnis
4.1.1 Voraussetzungen für die Installation......Neueste Ausgaben der mitgelieferten Dokumentation können auf der 4.1.2 So installieren Sie die Außeneinheit ......regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler 4.1.3 Für einen Ablauf sorgen..........verfügbar sein. Anschließen der Kältemittelleitung ..........Die Original-Dokumentation ist auf Englisch verfasst. Bei der 4.2.1... -
Seite 4: Vorbereitung
3 Vorbereitung Hinweis: Wird unter den tatsächlichen Installationsbedingungen der Vorbereitung Geräuschpegel gemessen, dann kann ein höherer Wert gemessen werden als der, der im Geräuschspektrum im Datenbuch angegeben ist. Das liegt an Schallreflexionen und Umgebungsgeräuschen. Den Ort der Installation vorbereiten INFORMATION Der Schalldruckpegel liegt unter 70 dBA. -
Seite 5: Installation
4 Installation HINWEIS Installation Wenn die Abflusslöcher der Außeneinheit durch einen Montagesockel oder durch Fußbodenoberfläche Montieren des Außengeräts verdeckt werden, dann platzieren Sie unter die Füße der Außeneinheit zusätzliche Fußsockel mit einer Höhe von ≤30 mm. 4.1.1 Voraussetzungen für die Installation INFORMATION In Fällen, wo das Gebäude Vibrationen ausgesetzt sein könnte, benutzen Sie ein schwingungsfreies Gummi (bauseitig zu liefern). -
Seite 6: Überprüfen Der Kältemittelleitung
4 Installation HINWEIS HINWEIS Es wird empfohlen, die Kältemittelleitung zwischen Innen- Daran denken, nach Installation und Außengerät in einem Kanal zu verlegen oder die Kältemittelleitungen Durchführung Kältemittelleitung mit Klebeband zu umwickeln. Vakuumtrocknung die Absperrventile zu öffnen. Wird das System mit geschlossenen Absperrventilen betrieben, kann der Verdichter beschädigt werden. -
Seite 7: So Ermitteln Sie Die Nachzufüllende Zusätzliche Kältemittelmenge
4 Installation Kältemitteltyp: R32 4.4.5 So füllen Sie zusätzliches Kältemittel ein Erderwärmungspotenzial (GWP = global warming potential): 675 WARNUNG WARNUNG: ENTFLAMMBARES MATERIAL ▪ Verwenden Sie nur Kältemittel des Typs R32. Andere Das Kältemittel in diesem Gerät ist schwer entflammbar. Substanzen können zu Explosionen und Unfällen führen. -
Seite 8: Spezifikationen Der Standardelektroteile
4 Installation WARNUNG ▪ Alle Verkabelungen MÜSSEN von einem qualifizierten Elektriker durchgeführt werden und der gültigen Gesetzgebung entsprechen. ▪ Nehmen Elektroanschlüsse festen Kabelleitungen vor. ▪ Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen MÜSSEN der gültigen Gesetzgebung entsprechen. WARNUNG Multimeter (DC-Spannungsbereich) Verwenden Sie für die Stromversorgungskabel IMMER ein S80 –... -
Seite 9: Abschließen Der Installation Des Außengeräts
5 Inbetriebnahme Das System ist ordnungsgemäß geerdet und die Erdungsklemmen sind festgezogen. Die Versorgungsspannung stimmt mit der auf dem Typenschild des Geräts angegebenen Spannung überein. Es gibt KEINE losen Anschlüsse oder beschädigte elektrische Komponenten im Schaltkasten. Es gibt KEINE beschädigten Komponenten oder zusammengedrückte Rohrleitungen in den Innen- und Außengeräten. -
Seite 10: Fehlerdiagnose Und -Beseitigung
6 Fehlerdiagnose und -beseitigung INFORMATION ▪ Auch wenn die Einheit ausgeschaltet ist, verbraucht sie Strom. ▪ Wenn nach einem Stromausfall wieder Strom geliefert wird, wird der zuvor ausgewählte Modus wieder in Kraft gesetzt. Fehlerdiagnose und - beseitigung Fehlerdiagnose anhand der LED auf Platine der Außeneinheit LED ist…... -
Seite 11: Schaltplan
8 Technische Daten Technische Daten Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich). Schaltplan Vereinheitlichte Schaltplan-Legende Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem Elektroschaltplan der betreffenden Einheit. In der Übersicht unten wird durch das Symbol "*"... - Seite 12 DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN.TİC. A.Ş. Gülsuyu Mahallesi, Fevzi Çakmak Caddesi, Burçak Sokak, No:20, 34848 Maltepe İSTANBUL / TÜRKİYE Tel: 0216 453 27 00 Faks: 0216 671 06 00 Çağrı Merkezi: 444 999 0 Web: www.daikin.com.tr 3P519299-8R 2020.07 Verantwortung für Energie und Umwelt...
