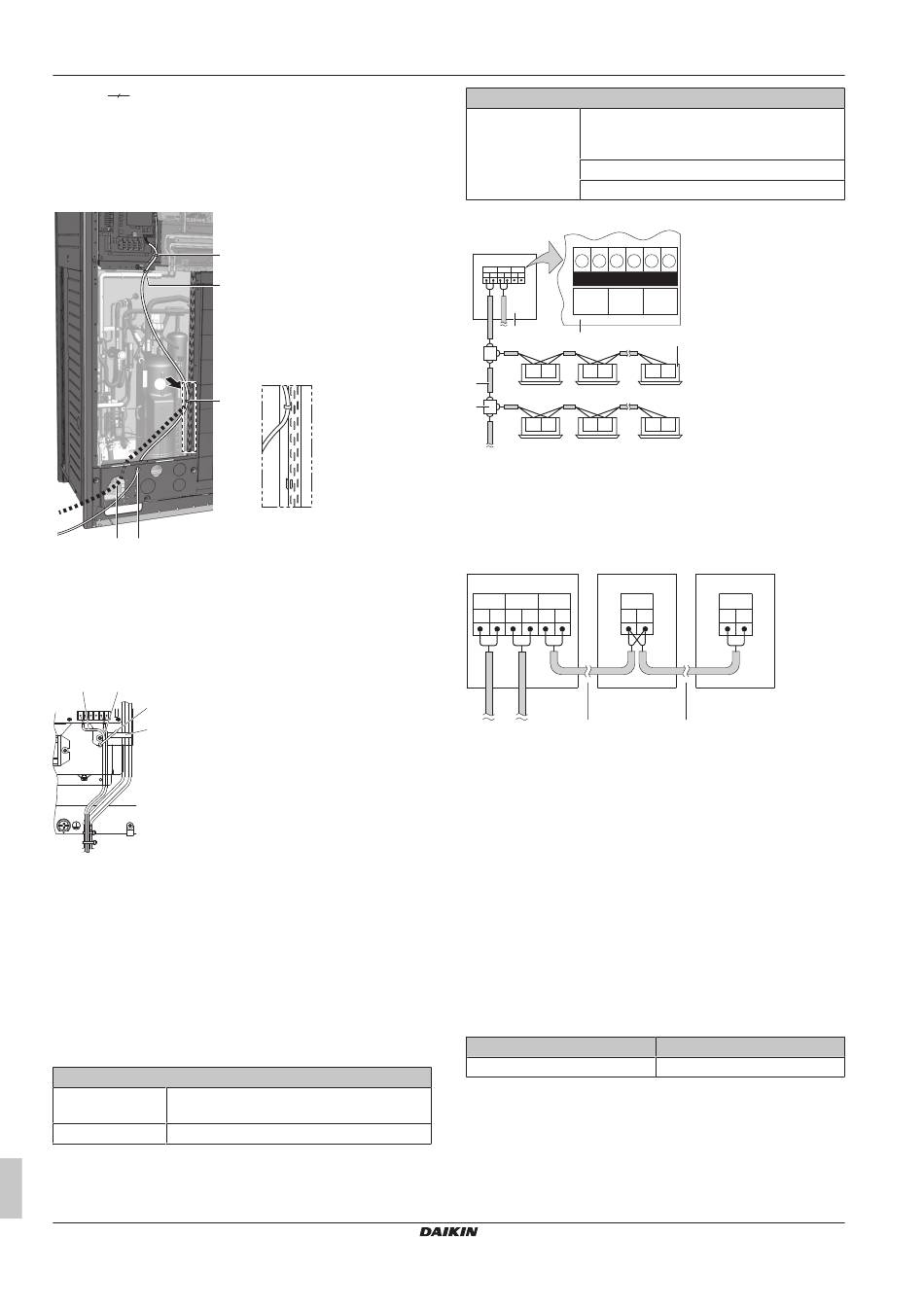

15 Elektroinstallation
Erdungskabel
15.4 Verbindungskabel verlegen und
befestigen
Verbindungskabel können nur durch die Frontseite zugeführt
werden. Am oberen Montageloch befestigen.
c
c
A
d
b a
a Verbindungskabel (Möglichkeit 1)
b Verbindungskabel (Möglichkeit 2)
c Kabelbinder. An werksseitig angebrachter
Niederspannungsleitung befestigen.
d Kabelbinder.
(a)
Durchbruchöffnung muss herausgebrochen werden. Die
Öffnung schließen, um das Eindringen von kleinen Tieren
oder von Schmutz zu verhindern.
a b
d
c
An den angezeigten Kunststoff-Halterungen mit bauseitig zu
liefernden Schellen befestigen.
a Verkabelung zwischen den Einheiten (Inneneinheiten)
(F1/F2 links)
b Internes Verbindungskabel (Q1/Q2)
c Kunststoffklammer
d Bauseitig gelieferte Schellen
15.5 Verbindungskabel anschließen
Die Kabel von den Inneneinheiten müssen an die F1/F2 (Eingang-
Ausgang) Klemmen der Platine in der Außeneinheit angeschlossen
werden.
Anforderungen an Innen-Außen-Verbindung
Elektrische 220~240 V
Spannung
Frequenz 50 Hz
Installations- und Betriebsanleitung
30
A
(a)
(a)
Anforderungen an Innen-Außen-Verbindung
Kabelstärke Verwenden Sie nur harmonisierte Kabel, die
doppelt isoliert und für die verwendete
Spannung geeignet sind
2-adriges Kabel
0,75 bis 1,25 mm²
Bei Installation einer Einzel-Außeneinheit
A1P
F F F F Q Q F1 F2 F1 F2 Q1 Q2
1 2 1 2 1 2
TO IN/D UNIT TO OUT/D UNIT TO MULTI UNIT
e
a
F1 F2 F1 F2
b
c
F1 F2 F1 F2
a Platine (A1P) der Außeneinheit
b Den Leiter des abgeschirmten Kabels (2-adrig) verwenden
(keine Polarität)
c Anschlussplatte (bauseitig zu liefern)
d Inneneinheit
e Außeneinheit
Bei Installation mehrerer Außeneinheiten
a b
A1P
F1 F2 F1 F2 Q1 Q2 Q1 Q2
e f d
a Einheit A (Master-Außeneinheit)
b Einheit B (Slave-Außeneinheit)
c Einheit C (Slave-Außeneinheit)
d Master/Slave- Verbindungsleitung (Q1/Q2)
e Außeneinheit/Inneneinheit- Verbindungsleitung (F1/F2)
f Verbindung Außeneinheit/anderes System (F1/F2)
▪ Das Verbindungskabel zwischen den Außeneinheiten des selben
Rohrleitungssystems muss an die Q1/Q2-Anschlüsse (Out Multi)
angeschlossen werden. Der Anschluss der Kabel an die
Anschlüsse F1/F2 würde
verursachen.
▪ Die Verkabelung für die anderen Systeme muss an die F1/F2
(Ausgang-Ausgang) Klemmen der Platine in der Außeneinheit
angeschlossen werden, an welche das Übertragungskabel für die
Inneneinheiten angeschlossen wird.
▪ Als Basiseinheit fungiert die Außeneinheit, an welche die
Übertragungsverkabelung der Inneneinheiten angeschlossen wird.
Anzugsdrehmomente für die
Verbindungskabel:
Schraubengröße
M3,5 (A1P)
15.6 Fertigstellung der
Verbindungskabelung
Nach Installieren der Verbindungskabel müssen diese mit Zielband
umwickelt und entlang der vor Ort befindlichen Kältemittelrohre
geführt werden - siehe Abbildung unten.
d
F1 F2
F1 F2
c
Q1 Q2
d
Fehlfunktionen des Systems
Klemmleisten-Schrauben
Anzugsdrehmoment [N•m]
0,8~0,96
RXMLQ8 + RXYLQ10~14T7Y1B*
