Privileg 9765 Gebrauchsanweisung Seite 49

1

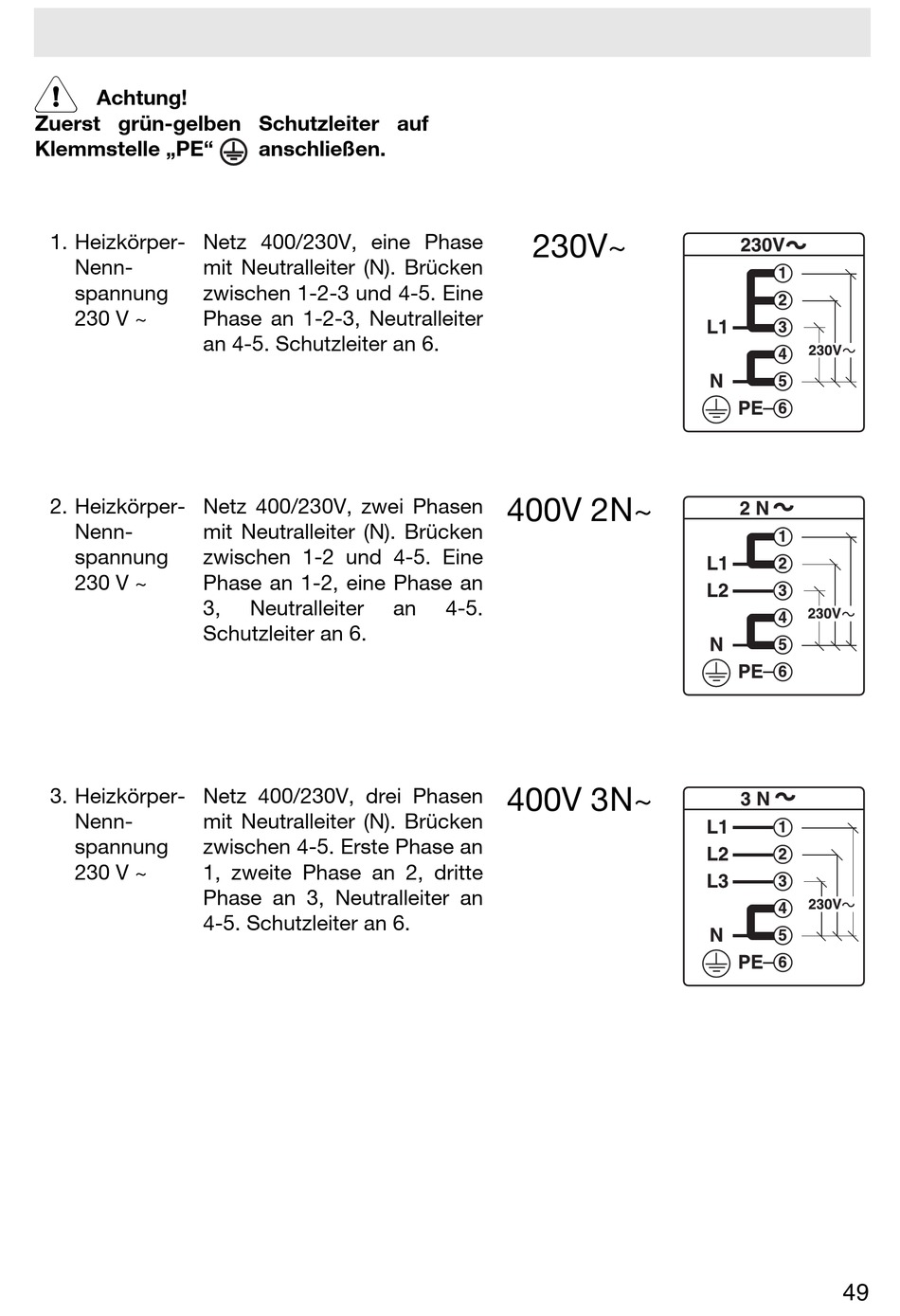

Achtung!
Zuerst grün-gelben Schutzleiter auf
Klemmstelle „PE"
1. Heizkörper- Netz 400/230V, eine Phase
Nenn- mit Neutralleiter (N). Brücken
spannung zwischen 1-2-3 und 4-5. Eine
230 V ~ Phase an 1-2-3, Neutralleiter
an 4-5. Schutzleiter an 6.
2. Heizkörper- Netz 400/230V, zwei Phasen
Nenn- mit Neutralleiter (N). Brücken
spannung zwischen 1-2 und 4-5. Eine
230 V ~ Phase an 1-2, eine Phase an
3,
Schutzleiter an 6.
3. Heizkörper- Netz 400/230V, drei Phasen
Nenn- mit Neutralleiter (N). Brücken
spannung zwischen 4-5. Erste Phase an
230 V ~ 1, zweite Phase an 2, dritte
Phase an 3, Neutralleiter an
4-5. Schutzleiter an 6.
anschließen.
Neutralleiter an
230V~
400V 2N~
4-5.
400V 3N~
49
