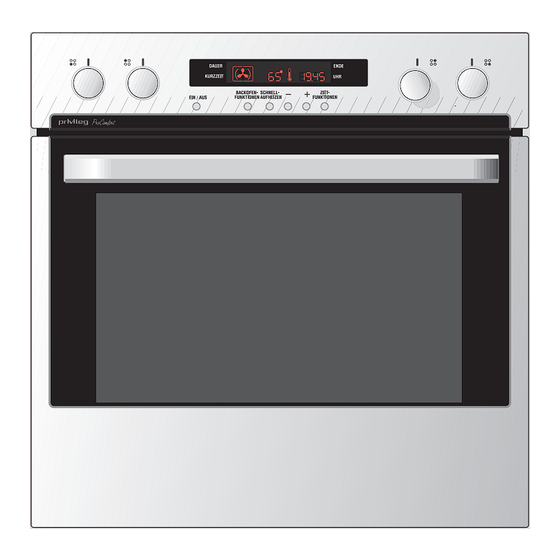

- Seite 1 Elektro-Einbauherd 60800 E Gebrauchs- und Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für Ihren Einkauf bei Quelle. nen angekommen ist. Falls Sie einen Überzeugen Sie sich selbst: auf unsere Pro- Transportschaden feststellen, wenden Sie dukte ist Verlass. sich bitte an die Quelle-Verkaufsstelle, bei Damit Ihnen die Bedienung leicht fällt, der Sie das Gerät gekauft haben, oder an haben wir eine ausführliche Anleitung bei- das Regionallager, das es angeliefert hat. - Seite 3 Inhaltsverzeichnis Backen ........................... 22 Hinweise zum Backen allgemein ................22 Hinweise zum Backen mit Ober-/Unterhitze ............22 Hinweise zum Backen mit Heißluft und Heißluft-Plus ........... 23 Hinweise zum Backen mit der Pizzastufe ............... 23 Tipps zum Backen / Hinweise zur Backtabelle ............24 Backtabelle ........................
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Vorsicht: Heizelemente, Backraum und Zubehörteile werden bei Betrieb heiß. Benutzen Sie immer Topflappen oder Topfhandschuhe und hantieren Sie • Um Schäden und Gefahren durch nicht vorsichtig um Verbrennungen zu vermei- ordnungsgemäßen Gebrauch zu ver- den. meiden, ist die Gebrauchsanleitung zu beachten und sorgfältig aufzubewah- •... -
Seite 5: Worauf Sie Achten Müssen
Worauf Sie achten müssen Schäden vermeiden Bestimmungsgemäße Verwendung • Nicht auf die Backofentür setzen oder stei- Das Gerät ist ausschließlich für die Zu- gen und keine schweren Gegenstände bereitung von haushaltsüblichen Speisen darauf ablegen. Die Backofenscharniere zu verwenden und nicht für unbeaufsich- könnten beschädigt werden und die Tür tigten Betrieb geeignet. -
Seite 6: Gerätebeschreibung
Gerätebeschreibung Bedienblende Wrasenaustritt Backofentürgriff Backofentür mit Sichtfenster 1 Schalter für Kochstelle, vorne links 2 Schalter für Kochstelle, hinten links 3 Backofen-Elektronik 4 Schalter für Kochstelle, hinten rechts 5 Schalter für Kochstelle, vorne rechts Versenkbare Knebel Die Bedienknebel des Herdes sind versenk- bar. - Seite 7 7 Anzeige der Betriebsarten (z.B. Ober-/ Taste EIN/ AUS zum Ein- und Ausschalten des Back- Unterhitze, Grill ...) ofens 8 Temperatur Taste BACKOFENFUNKTIONEN 9 Thermometer-Symbol zum Anwählen der Betriebsarten 10 Uhrzeitanzeige oder Programmierung von Zeiten Taste SCHNELLAUFHEIZEN zum Einschalten der Schnellauf- 11 LED DAUER : Betriebsdauer (Dauer) heizung „SAH”...
-
Seite 8: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Bitte führen Sie die folgenden Schritte aus, wenn Sie das Gerät zum ersten Mal in Betrieb neh- men. Backofen reinigen Nehmen Sie alle Zubehörteile aus dem Back- ofen und reinigen Sie diese und den Back- ofen warmem Wasser handelsüblichem Spülmittel. -
Seite 9: Uhrzeit Korrigieren
Backofen Uhrzeit korrigieren Der Backofen muss ausgeschaltet sein. Vorgehensweise 1. Die so oft betätigen, Taste ZEITFUNKTIONEN bis die LED UHR blinkt. 2. Mit der - oder -Taste die aktuelle Uhr- zeit einstellen. 3. Ca. 5 Sekunden nach der letzten Tasten- betätigung blinkt die LED UHR nicht mehr und die Uhrzeit wird übernommen. -
Seite 10: Betriebsart/ Temperatur Wählen
Backofen Betriebsart/ Temperatur wählen 1. Den Backofen durch Drücken der Taste EIN/ einschalten. 2. Die so oft be- Taste BACKOFENFUNKTIONEN tätigen, bis die gewünschte Beheizungsart im Display erscheint: Symbol Betriebsart Temperatur- vorschlag Heißluft-Plus 175°C Heißluft 175°C Betriebsart wählen (Beheizungsart) Ober-/Unterhitze 200°C Kleinflächengrill** 250°C... -
Seite 11: Schnellaufheizung
Schnellaufheizung Die Schnellaufheizung kann zum Aufheizen jeder Betriebsart, außer der Auftaustufe, ver- wendet werden. Es werden mehrere Heizkörper und der Venti- lator gleichzeitig eingeschaltet, wodurch sich die Aufheizdauer wesentlich verkürzt. Nach Erreichen der Temperatur wird automa- tisch auf die gewählte Betriebsart umgeschal- tet. -
Seite 12: Automatische Sicherheitsabschaltung
Backofen Automatische Sicherheitsabschaltung Die Elektronik besitzt eine Betriebsdauerbe- grenzung, die den Backofen nach einer fest- gelegten Zeit abschaltet, falls er versehentlich eingeschaltet geblieben ist. Die festgelegte Zeit ist abhängig von der ge- wählten Temperatur, jedoch unabhängig von der Betriebsart. Betriebsdauerbegrenzung Wenn die ...schaltet sich eingestellte... -
Seite 13: Kindersicherung
Kindersicherung Um zu vermeiden, dass sich Kinder spielen- derweise am Gerät betätigen, kann die Bedie- nung des Backofens gesperrt werden. Wichtig Kindersicherung kann dann eingeschaltet werden, wenn Backofen aus- geschaltet ist! Kindersicherung einschalten 1. Der Backofen muss ausgeschaltet sein. Dazu eventuell die betätigen Taste EIN/ AUS und warten, bis die Beleuchtung im Back-... -
Seite 14: Kurzzeitmesser
Backofen Kurzzeitmesser Der Kurzzeitmesser arbeitet wie ein normaler Küchenwecker, bei dem nach Ablauf einer Kurz- zeit ein Signalton ertönt. 1. Die so oft betätigen, Taste ZEITFUNKTIONEN bis die LED KURZZEIT blinkt. 2. Mit der -Taste die gewünschte Kurzzeit einstellen. Kurz darauf wird die Einstellung übernom- men und die Uhrzeit wird wieder angezeigt. -
Seite 15: Abschaltautomatik
Abschaltautomatik Mit der Abschaltautomatik schaltet sich der in Betrieb befindliche Backofen zu einem be- stimmten Abschaltzeitpunkt selbsttätig ab. Die Automatik soll nur bei Gerichten und Le- bensmitteln angewendet werden, die einen Garprozess ohne Umrühren/ Überwachen er- lauben. Vorgehensweise 1. Gericht in den Backofen stellen und Be- triebsart und Temperatur wählen. -
Seite 16: Ein- / Abschaltautomatik
Backofen Ein- / Abschaltautomatik Hinweise: • Korrekturen der Betriebsdauer bzw. Praktisches Beispiel: es ist 8.00 Uhr und des Betriebsendes sind jederzeit mög- ein Schweinebraten soll mit der Betriebs- lich. art Heißluft 2 Std. 30 Min. im Backofen braten. Rechtzeitig zum Mittagessen um Dazu zuerst die entsprechende Funkti- 12.45 Uhr soll er fertig sein. -
Seite 17: Beschreibung Der Betriebsarten
Beschreibung der Betriebsarten Backofenbeleuchtung Die Backofenbeleuchtung ist (allein) ein- geschaltet. Diese Betriebsart kann beim Reinigen des Backofens oder beim Ausnützen der Nachwärme am Ende eines Brat- oder Backvorganges genutzt werden. Bei allen anderen Betriebsarten wird die Beleuchtung automatisch mit eingeschaltet. Heißluft-Plus Das Gebläse an der Backofenrückwand verteilt die Luft, die vom hinteren Heizkörper... - Seite 18 Backofen Kleinflächengrill Intensive Wärme wird vom Grillheizkörper (innen liegender, oberer Heizkörper) an das Gargut abgestrahlt. Nur der mittlere Bereich der Grillfläche wird beheizt. Großflächengrill Intensive Wärme wird von den beiden oberen Heizkörpern an das Gargut abge- strahlt. Die gesamte Grillfläche wird beheizt. Umluftgrill (Maximal 200°C einstellen) Das Gebläse an der Backofenrückwand...
-
Seite 19: Einschubebenen
Unterhitze Strahlungswärme wird nur von dem unteren Heizkörper an das Gargut abgegeben. Diese Betriebsart sollte dann gewählt werden, wenn die Unterseite einer Spei- se nachträglich stärker gebraten oder gebacken werden soll. Einschubebenen In den Backofen können die Backbleche, der Rost oder die Fettpfanne in 4 Ebenen eingeschoben werden. -
Seite 20: Fettfilter
Backofen Fettfilter Der eingesetzte Fettfilter an der Backofenrück- wand schützt Ventilator, Ringheizkörper und den Backofen vor unerwünschten Fettablagerungen. Den Fettfilter immer ... - beim Braten einsetzen - beim Backen herausnehmen Wichtiger Hinweis: Beim Backen kann ein ein- gesetzter Fettfilter das Backergebnis negativ beeinflussen. -
Seite 21: Energiespartipps Zum Backofen
Energiespartipps zum Backofen • Beim Aufheizen des leeren Backofens • Nach Möglichkeit dunkle, schwarz wird viel Energie benötigt. Deshalb kann lackierte, silikonbeschichtete oder durch Backen mehrerer Kuchen oder Piz- emaillierte Backformen verwenden, weil zas hintereinander Energie eingespart sie die Backofenhitze besonders gut werden, weil der Backofen noch warm ist. -
Seite 22: Backen
Backen Hinweise zum Backen mit Ober- Beim Öffnen der Backofentür - während oder am Ende des Garvorganges - auf /Unterhitze einen möglichen Dampfaustritt achten! • Die Ober-/Unterhitze eignet sich beson- ders für das Backen von trockenen Ku- Hinweise zum Backen allgemein chen, Brot und Biskuit. -
Seite 23: Hinweise Zum Backen Mit Heißluft Und Heißluft-Plus
Hinweise zum Backen mit Heißluft Hinweise zum Backen mit der und Heißluft-Plus Pizzastufe • Beide Heißluftarten eignen sich beson- • Diese Betriebsart ist ideal für das Bak- ders für das Backen von feuchten Ku- ken von Pizza. chen und für Obstkuchen. •... -
Seite 24: Tipps Zum Backen / Hinweise Zur Backtabelle
Tipps zum Backen • Die Backofentemperatur wurde mit einem Thermometer selber gemessen • Ist der Kuchen durchgebacken? und dabei eine Abweichung festge- stellt. Mit einem Holzstäbchen stechen Sie an der höchsten Stelle den Kuchen an. Der Hersteller misst unter Normbedin- Wenn kein Teig mehr kleben bleibt, ist gungen die Temperatur mit einem Prüf- der Kuchen fertig. -
Seite 25: Backtabelle
Backtabelle Gebäckart Ein- Betriebsart Temperatur Vor- Backzeit schub- ºC heizen ebene Kuchen in Formen Sandkuchen Ober-/Unterhitze 170-180 40-70 Kastenkuchen Ober-/Unterhitze 170-180 60-70 Rührkuchen Ober-/Unterhitze 170-180 100-110 Quarktorte Ober-/Unterhitze 160-170 60-90 Gedeckter Apfelkuchen Heißluft-Plus 160-170 110-125 Obstkuchen Heißluft-Plus 160-170 40-70 Wasserbiskuittorte Ober-/Unterhitze 160-170 30-40... -
Seite 26: Braten
Braten Beim Öffnen der Backofentür - während oder am Ende des Garvorganges - auf einen möglichen Dampfaustritt achten! Hinweise zum Braten allgemein • Offen gegarte Fleischstücke zuerst mit der Anrichteseite nach unten legen und • Zum Braten können Sie Ober-/Unterhit- nach 2/3 bis 3/4 der Zeit wenden. -
Seite 27: Tipps Zum Braten / Tipps Zum Bratgeschirr
Braten Tipps zum Braten • Wenn der Braten fertig ist, sollte er noch 5 bis 10 min im Backofen ruhen, damit • Das Braten von Fleisch, Geflügel und er beim Aufschneiden weniger Saft ver- Fisch im Backofen lohnt sich erst ab liert (Nicht bei Geflügel!). -
Seite 28: Grillen Und Überbacken
Grillen und Überbacken Hinweise zur Grilltabelle Beim Grillbetrieb mit erhöhter Vorsicht vorgehen. Durch die starke Hitze des • Die angegebenen Grillzeiten gelten, Grillheizkörpers sind der Rost und die wenn 5 Minuten vorgeheizt wurde. sonstigen Teile sehr heiß. Deshalb Kü- chenhandschuhe und Grillzange ver- •... -
Seite 29: Grilltabelle
Grilltabelle Lebensmittel Ein- Betriebsart Temperatur Grillzeit schub- ºC ebene 2 Rinderfiletsteaks à point Kleinflächengrill 10-15 2-4 Scheiben Fleisch Kleinflächengrill 10-12 5-8 Scheiben Fleisch Großflächengrill 15-20 Frikadellen, Fleischklopse Großflächengrill 10-15 4 Grillwürste Kleinflächengrill 12-15 2-4 Fische Großflächengrill 12-15 2-4 Scheiben Fisch Kleinflächengrill 12-15 Gemüse überbacken auf Backblech... -
Seite 30: Einkochen
Einkochen • Das Einkochgut und die Gläser wie • Füllen Sie etwa 1 Liter heißes Wasser üblich vorbereiten. Verwenden Sie han- in die Fettpfanne, damit im Backofen delsübliche Einmachgläser die notwendige Feuchtigkeit entstehen Gummiringen und Glasdeckeln. Gläser kann. Stellen Sie die Gläser so hinein, mit Schraub- oder Bajonettverschluss dass sie sich nicht berühren. -
Seite 31: Auftauen
Auftauen Durch eine Luftumwälzung im Backofen • Zum Auftauen geeignet sind Sahne- bei Raumtemperatur wird das Auftauen und Buttercremetorten, Kuchen und von Gerichten beschleunigt. Stellen Sie Gebäck, Brot und Brötchen, tiefgefrore- hierzu die Betriebsart „Auftaustufe“ ein. nes Obst. • Fleisch und Geflügel sollte aus hygienischen Gründen nicht im Hinweis: die Temperatur bei der Auftau- Backofen aufgetaut werden. -
Seite 32: Reinigung Und Pflege
Reinigung und Pflege Backofen • Vor jedem Reinigen den Backofen aus- kühlen lassen. Das Gerät darf nicht mit einem Heiß- • Der Backofen sowie die Zubehörteile dampf- oder Dampfstrahlreiniger sollten nach jeder Verschmutzung gereinigt werden. gereinigt werden, damit Rückstände Vor dem Reinigen den Herd ausschalten nicht einbrennen können. -
Seite 33: Teleskopauszugschienen
Teleskopauszugschienen Zum Reinigen können die Einhängegitter mit Teleskopauszugschienen komplett abgenom- men werden. Entnahme Auf der einen Backofenseite das Einhängegit- ter festhalten und die Rändelmutter vorne he- rausschrauben. Das Einhängegitter hinten an- heben, um es auszuhängen. Ebenso mit dem Einhängegitter auf der anderen Backofenseite verfahren. -
Seite 34: Grillheizkörper Absenken
Reinigung und Pflege • Vor dem Absenken des Grillheizkörpers muss der Herd durch Herausdrehen der Sicherungen oder Ausschalten des Leitungsschutzschalters vom Netz ge- trennt werden. • Der Grillheizkörper muss abgekühlt sein, damit keine Verbrennungsgefahr besteht. • Der Grillheizkörper darf nicht in herun- tergeklappter Stellung betrieben wer- den. -
Seite 35: Backofentür Und Türglasscheiben
Reinigung und Pflege Die Backofentür nur reinigen, wenn sie abgekühlt ist! Die Glasscheiben nur entnehmen, wenn die Backofentür ausgebaut ist! Backofentür und Türglasscheiben Zum gründlichen Reinigen kann die Backofen- tür herausgenommen werden. Zeitweise kön- nen auch die Türglasscheiben ausgebaut und gereinigt werden. -
Seite 36: Was Tun Bei Problemen
Was tun bei Problemen? Die Sicherungen lösen mehrfach aus Rufen Sie den Technischen Kunden- dienst oder einen Elektroinstallateur! Unqualifizierte Eingriffe und Reparaturen Die Backofenbeleuchtung ist ausgefallen am Gerät sind gefährlich, weil Strom- Der Austausch der Backofenbeleuchtung schlag- und Kurzschlussgefahr besteht. ist im Kapitel „Austausch von Gerätetei- Sie sind zur Vermeidung von Körper- len“... -
Seite 37: Austausch Von Geräteteilen
ßend schrauben Sie das Abdeckglas wie- der ein. Sonstiges Zubehör Der Rost, das Backblech, die Fettpfanne usw. kann unter Angabe der Produkt- und Privileg-Nummer des Herdes beim Tech- nischen Kundendienst bestellt werden. Die Schalterknebel können nach vorne ab- gezogen und dann ausgewechselt werden. -
Seite 38: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Hinweise zur Entsorgung Verpackungs-Entsorgung Altgeräte-Entsorgung Unsere Produkte benötigen für den Schon seit 1976 nimmt Quelle alte Elek- Transport eine wirksame Schutzverpak- tro-Großgeräte zurück und führt sie einer kung. fachgerechten Entsorgung zu. So können Sie auch Ihren Herd am Ende der Nut- Diese Transportschutzverpackung wird zungsphase zurückgeben. -
Seite 39: Montageanleitung
Montageanleitung Sicherheitshinweise für den In- Sicherheitshinweise für den Kü- stallateur chenmöbelmonteur • Gemäß den technischen Anschluss- • Furniere, Kleber bzw. Kunststoffbeläge bedingungen des Energieversor- des Einbauschrankes und der angren- gungsunternehmens darf das Gerät nur zenden Möbel müssen temperatur- vom Technischen Kundendienst oder beständig sein (>75°C). -
Seite 40: Geräteeinbau
Montageanleitung Geräteeinbau • Die Standsicherheit der Möbel muss DIN 68930 genügen. Die Abmessungen der Nische sind unbedingt einzuhalten. • Auf der Rückseite des Gerätes darf in der Nische keine Möbelrückwand vorhanden sein, damit die Lüftung gewährleistet ist. Das Bodenbrett muss kürzer sein als die Seitenwand des Ein- bauschrankes. -
Seite 41: Elektroanschluss
Elektrischer Anschluss nur durch den Technischen Kundendienst oder einen zu- gelassenen Elektroinstallateur! Bei falscher Installation werden Teile des Gerätes zerstört und es besteht dann kein Garantieanspruch! Die angeschlossene Verbraucherspan- nung (230V gegen N) ist von einem Fach- mann mit einem Messgerät zu prüfen! Elektroanschluss •... -
Seite 42: Technische Daten
Technische Daten Elektro-Einbauherd 60800E Produkt-Nr. 859.796 / 787.978 / 415.152 / 942.869 Abmessungen Herd Höhe/ Breite/ Tiefe 59,7/ 59,4/ 56,0 Einbaunische Höhe/ Breite/ Tiefe 60/ 56/ mind. 55 Herd Leergewicht, ca. Energieregler Anzahl Backofen Elektronik-Bedienung. Anzahl Einschubebenen Anzahl (Teleskopauszugschienen auf 3 Ebenen -... - Seite 43 Technische Daten Nur folgende Glaskeramik-Kochfelder und Mulden dürfen mit dem Einbauherd kombiniert werden: M 504000 (Kochmulde) Prod.-Nr. Edelstahl 672.602 M 504000-1 (Kochmulde) Prod.-Nr. Edelstahl 775.149 GK 504000-1 (Glaskeramik-Kochfeld) Prod.-Nr. braun 216.791 weiß 690.435 Edelstahl 127.209 GK 504000 (Glaskeramik-Kochfeld) Prod.-Nr. braun 234.697 weiß...
-
Seite 44: Kundendienst
Sie auch sämtliche in oder mündlichen Kontaktaufnahme an: dieser Gebrauchsanleitung enthaltenen • Art und Marke des Gerätes Bedienschritte und Hinweise beachtet • Produkt-Nr. und Privileg-Nr. (s. Typ- haben, bevor sie den Kundendienst ru- schild) fen. • Kaufdatum (s. Rechnung/Kaufbeleg) Profectis GmbH •... -
Seite 48: Gewährleistung
Sie bei einer unserer Service-Hotli- nes an. Die Bedingungen und die Telefonnummern hier- zu finden Sie im Service-Teil des QUELLE- Hauptkataloges. QUELLE AG 90762 Fürth Elektro-Einbauherd 60800 E Produkt-Nr. 859.796 braun 787.978 weiß 415.152 Edelstahl 942.869 Alu 11/2004 35685-7501 App.-R.0 - EHP R&D...
