Verwandte Anleitungen für Privileg 922181_60761
Inhaltszusammenfassung für Privileg 922181_60761

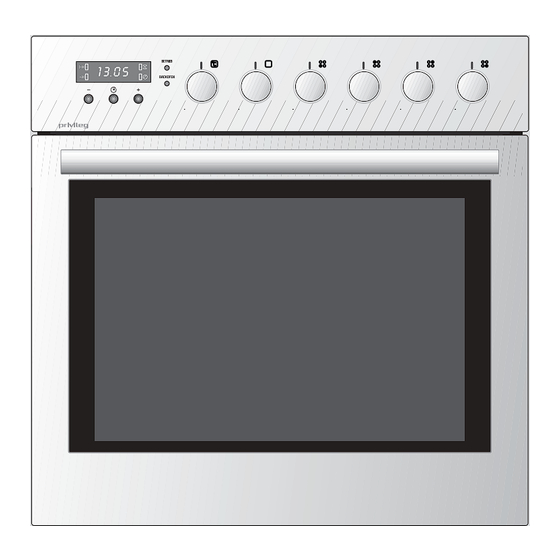

- Seite 1 Elektro-Einbauherd 30000 Gebrauchs- und Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für Ihren Einkauf bei Quelle. angekommen ist. Falls Sie einen Transport- Überzeugen Sie sich selbst: auf unsere Pro- schaden feststellen, wenden Sie sich bitte an dukte ist Verlass. die Quelle-Verkaufsstelle, bei der Sie das Damit Ihnen die Bedienung leicht fällt, Gerät gekauft haben, oder an das Regionalla- haben wir eine ausführliche Anleitung bei-... - Seite 3 Inhaltsverzeichnis Braten ..........................22 Hinweise zum Braten allgemein ................22 Hinweise zur Brattabelle ..................22 Tipps zum Braten ..................... 23 Tipps zum Bratgeschirr .................... 23 Brattabelle ........................23 Grillen und Überbacken ....................24 Hinweise zum Grillen allgemein ................24 Hinweise zur Grilltabelle ..................24 Tipps zum Grillen .....................
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Um Schäden und Gefahren durch nicht • Vorsicht: Heizelemente, Backraum und ordnungsgemäßen Gebrauch zu ver- Zubehörteile werden bei Betrieb heiß. meiden, ist die Gebrauchsanleitung zu Benutzen Sie immer Topflappen oder beachten und sorgfältig aufzubewah- Topfhandschuhe und hantieren Sie ren. -
Seite 5: Worauf Sie Achten Müssen
Worauf Sie achten müssen Schäden vermeiden Bestimmungsgemäße Verwendung • Nicht auf die Backofentür setzen oder stei- Das Gerät ist ausschließlich für die Zu- gen und keine schweren Gegenstände bereitung von haushaltsüblichen Speisen darauf ablegen. Die Backofenscharniere zu verwenden und nicht für unbeaufsich- könnten beschädigt werden und die Tür tigten Betrieb geeignet. -
Seite 6: Gerätebeschreibung
Gerätebeschreibung Bedienblende Wrasenaustritt Backofentürgriff Backofentür mit Sichtfenster 2 3 4 1 Zeitschaltuhr 6 Schalter für Kochstelle, vorne links (mit Zuschaltung) 2 Backofenkontrolllampe. Sie leuchtet, solange der Backofen aufheizt und sie 7 Schalter für Kochstelle, hinten links erlischt, wenn die Temperatur erreicht 8 Schalter für Kochstelle, hinten rechts ist. -
Seite 7: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Backofen Bitte führen Sie die folgenden Schritte aus, wenn Sie das Gerät zum ersten Mal in Sämtliche Verpackungsmaterialien (Kar- Betrieb nehmen. ton, Styropor) aus dem Backofen heraus- nehmen. Bei Edelstahlgeräten die transparente Zeitschaltuhr Schutzfolie auf Edelstahlflächen restlos Stellen Sie die Uhrzeit ein, da sie für den abziehen. -
Seite 8: Zeitschaltuhr
Zeitschaltuhr 1 Zeitfunktionentaste 2 Minus-Taste 3 Plus-Taste 4 Displayanzeige LED Dauer LED Ende 7 LED Kurzzeit LED Uhr Hinweis: Die Zeitschaltuhr hat folgende Funktionen: • Anzeige der Uhrzeit Nach Erstanschluss oder Stromausfall sind alle eingegebenen Zeiten gelöscht. • Timer (Kurzzeitwecker) Stellen Sie die Uhrzeit ein, weil sie für den •... -
Seite 9: Abschaltautomatik
Zeitschaltuhr Abschaltautomatik Durch die Abschaltautomatik wird der einge- schaltete Backofen automatisch ausgeschaltet. Beispiel: Der Backofen soll sich nach 45 Minu- ten abschalten. Vorgehensweise 1. Backofen einschalten: Betriebsart und Tempe- ratur wählen. Speise in den Backofen stellen. 2. Zeitfunktionentaste so oft drücken, bis LED Dauer blinkt. -
Seite 10: Ein-/ Abschaltautomatik
Zeitschaltuhr Ein-/ Abschaltautomatik Korrektur Die jeweilige Funktion mit der Zeitfunktio- Für den Backofen kann die Betriebsdauer nentaste auswählen: wenn die je- und das Betriebsende im voraus program- weilige blinkt, kann korrigiert werden. miert werden. 1. Braten vorbereiten und in den Backofen Löschen stellen. -
Seite 11: Timer (Kurzzeitmesser)
Zeitschaltuhr Timer (Kurzzeitmesser) Der Kurzzeitmesser funktioniert wie ein Küchenwecker. Nach Ablauf einer Kurz- zeit ertönt ein Signalton. Vorgehensweise 1. Zeitfunktionentaste so oft drük- ken, bis die LED Kurzzeit blinkt. 2. Mit der - oder -Taste die ge- wünschte Kurzzeit einstellen (max: 2 Stunden 30 Minuten). -
Seite 12: Backofen
Backofen Bedienung Zur Bedienung des Backofens stehen der Funktionswahlschalter und der Temperaturregler zur Verfügung. Funktions-Wahlschalter Betriebsarten Der Backofen kann in folgenden Betriebsar- ten betrieben werden: Temperaturregler Backofenbeleuchtung Die Backofenbeleuchtung ist (allein) eingeschaltet. Diese Betriebsart kann beim Reinigen des Backofens oder zum Ausnützen der Nachwär- me am Ende eines Brat- oder Backvorganges genutzt werden. - Seite 13 Backofen Kleinflächengrill Intensive Wärme wird vom Grillheizkörper (in- nen liegender, oberer Heizkörper) an das Gar- gut abgestrahlt. Nur der mittlere Bereich der Grillfläche wird beheizt. Einstellung Kleinflächengrill: Temperaturregler auf 200°C - 250°C Funktions-Wahlschalter auf Gegrillt wird bei geschlossener Backofentür! Großflächengrill Intensive Wärme wird von den beiden oberen Heizkörpern an das Gargut abgestrahlt.
-
Seite 14: Einschubebenen
Backofen Einschubebenen In den Backofen können die Backbleche, der Rost oder die Fettpfanne in 4 Ebenen eingeschoben werden. In den Tabellen zum Braten, Backen oder Grillen ist die jeweilige Ebene mit angegeben. Die Einschubebene 2 und 4 von unten besitzt einen Teleskopauszug. Beachten Sie bitte die Zählweise der Einschubebenen von unten nach oben! Fettfilter... -
Seite 15: Teleskopauszugschienen
Backofen Teleskopauszugschienen Achtung: Teleskopauszugschienen und sonstige Zubehörteile werden heiß! Topf- °C lappen o.ä. verwenden! Der Backofen besitzt Einhängegitter mit Teleskopauszugschienen auf 2 Ebenen. • Zum Einsetzen von Rost, Backblech oder Fettpfanne zuerst die Teleskop- auszugschienen einer Ebene heraus- ziehen. • Rost, Backblech oder Fettpfanne auf den °C herausgezogenen Schienen ablegen und von Hand ganz in den Backofen bis zum... -
Seite 16: Backofen-Zubehörteile
Backofen Backofen-Zubehörteile Backblech (flach) für Kuchen und Plätzchen Fettpfanne (tief) für feuchte Kuchen, Braten oder als Auffanggefäß für Bratensaft Rost für Geschirr, Kuchenformen, Braten und Grillstücke Gehäusekühlung Die eingebaute Gehäusekühlung sorgt für nied- rige Temperaturen an Bedienblende, Schalter- knebel und Backofen-Türgriff bei aufgeheiztem Backofen. -
Seite 17: Backen
Backen Hinweise zum Backen mit Ober- Beim Öffnen der Backofentür - während oder am Ende des Garvorganges - auf /Unterhitze einen möglichen Dampfaustritt achten! • Die Ober-/Unterhitze eignet sich beson- ders für das Backen von trockenen Ku- Hinweise zum Backen allgemein chen, Brot und Biskuit. -
Seite 18: Hinweise Zum Backen Mit Heißluft-Plus
Backen H i n w e i s e z u m B a c k e n m i t Heißluft-Plus • Heißluft-Plus eignet sich besonders für das Backen von feuchten Kuchen und für Obstkuchen. • Sie brauchen nicht vorheizen. •... -
Seite 19: Tipps Zum Backen
Backen Tipps zum Backen • Ist der Kuchen durchgebacken? • Die Backofentemperatur wurde mit einem Thermometer selber gemessen Mit einem Holzstäbchen stechen Sie an und dabei eine Abweichung festge- der höchsten Stelle den Kuchen an. stellt. Wenn kein Teig mehr kleben bleibt, ist der Kuchen fertig. -
Seite 20: Backtabelle
Backtabelle Gebäckart Ein- Betriebsart Temperatur Vor- Backzeit schub- ºC heizen ebene Kuchen in Formen Sandkuchen Ober-/Unterhitze 170-180 40-70 Kastenkuchen Ober-/Unterhitze 170-180 60-70 Rührkuchen Ober-/Unterhitze 170-180 100-110 Quarktorte Ober-/Unterhitze 160-170 60-90 Gedeckter Apfelkuchen Heißluft-Plus 160-170 110-125 Obstkuchen Heißluft-Plus 160-170 40-70 Wasserbiskuittorte Ober-/Unterhitze 160-170 30-40... -
Seite 21: Hinweise Zur Brattabelle
Braten Beim Öffnen der Backofentür - während oder am Ende des Garvorganges - auf einen möglichen Dampfaustritt achten! Hinweise zum Braten allgemein • Zum Braten können Sie Ober-/Unterhit- • Offen gegarte Fleischstücke zuerst mit ze oder Heißluft-Plus verwenden. der Anrichteseite nach unten legen und nach 2/3 bis 3/4 der Zeit wenden. -
Seite 22: Braten
Braten Tipps zum Braten • Wenn der Braten fertig ist, sollte er noch 5 bis 10 min im Backofen ruhen, damit • Das Braten von Fleisch, Geflügel und er beim Aufschneiden weniger Saft ver- Fisch im Backofen lohnt sich erst ab liert (Nicht bei Geflügel!). -
Seite 23: Brattabelle
Brattabelle Lebensmittel Gewicht Bratgeschirr Ein- Betriebsart Tempe- Bratzeit schub- ratur ebene °C Rinderbraten 1500 Bräter offen Ober-/Unterhitze 180-200 120-150 Roastbeef, rot 1000 Rost Ober-/Unterhitze 220-230 45-55 Roastbeef, durch 1000 Rost Ober-/Unterhitze 220-230 55-65 Schweinebraten mit Schwarte 2000 Bräter offen Heißluft-Plus 175-185 120-135 Schweinebraten ohne Schwarte... -
Seite 24: Grillen Und Überbacken
Grillen und Überbacken Hinweise zur Grilltabelle Beim Grillbetrieb mit erhöhter Vorsicht vorgehen. Durch die starke Hitze des • Die angegebenen Grillzeiten gelten, Grillheizkörpers sind der Rost und die wenn 5 Minuten vorgeheizt wurde. sonstigen Teile sehr heiß. Deshalb Kü- chenhandschuhe und Grillzange ver- •... -
Seite 25: Grilltabelle
Grilltabelle Lebensmittel Ein- Betriebsart Temperatur Grillzeit schub- ºC ebene 2 Rinderfiletsteaks à point Kleinflächengrill 10-15 2-4 Scheiben Fleisch Kleinflächengrill 10-12 5-8 Scheiben Fleisch Großflächengrill 15-20 Frikadellen, Fleischklopse Großflächengrill 10-15 4 Grillwürste Kleinflächengrill 12-15 2-4 Fische Großflächengrill 12-15 2-4 Scheiben Fisch Kleinflächengrill 12-15 Gemüse überbacken auf Backblech... -
Seite 26: Einkochen
Einkochen • Das Einkochgut und die Gläser wie • Füllen Sie etwa 1 Liter heißes Wasser üblich vorbereiten. Verwenden Sie han- in die Fettpfanne, damit im Backofen delsübliche Einmachgläser die notwendige Feuchtigkeit entstehen Gummiringen und Glasdeckeln. Gläser kann. Stellen Sie die Gläser so hinein, mit Schraub- oder Bajonettverschluss dass sie sich nicht berühren. -
Seite 27: Auftauen
Auftauen Durch eine Luftumwälzung im Backofen • Zum Auftauen geeignet sind Sahne- bei Raumtemperatur wird das Auftauen und Buttercremetorten, Kuchen und von Gerichten beschleunigt. Stellen Sie Gebäck, Brot und Brötchen, tiefgefrore- hierzu die Auftaustufe ein. nes Obst. • Fleisch und Geflügel sollte aus hygienischen Gründen nicht im Hinweis: Bei versehentlicher Betätigung Backofen aufgetaut werden. -
Seite 28: Kochstellen
Kochstellen Bedienung der Kochstellen Die Kochstellen werden mit den Schaltern auf der Bedienblende in Betrieb gesetzt. Die Symbole über den Schaltern zeigen die Zugehörigkeit zu den Kochstellen an. Die Heizleistung der Kochstellen kann stufen- los eingestellt werden. In der Tabelle finden Sie Anwendungsbeispiele für die einzelnen Kennzahlen. -
Seite 29: Reinigung Und Pflege
Reinigung und Pflege Backofen • Vor jedem Reinigen den Backofen aus- kühlen lassen. Das Gerät darf nicht mit einem Heiß- • Der Backofen sowie die Zubehörteile dampf- oder Dampfstrahlreiniger sollten nach jeder Verschmutzung gereinigt werden. gereinigt werden, damit Rückstände Vor dem Reinigen den Herd ausschalten nicht einbrennen können. -
Seite 30: Teleskopauszugschienen
Reinigung und Pflege Teleskopauszugschienen Zum Reinigen können die Einhängegitter mit Teleskopauszugschienen komplett abge- nommen werden. Entnahme Auf der einen Backofenseite das Einhänge- gitter festhalten und mit einem 20 Cent Stück die Rändelschraube vorne herausschrauben. Das Einhängegitter hinten anheben, um es auszuhängen. -
Seite 31: Garraumdecke
Reinigung und Pflege Garraumdecke Zum leichteren Reinigen der Garraum- decke kann der Grillheizkörper abgesenkt werden. • Vor dem Absenken des Grillheizkörpers muss der Herd durch Herausdrehen der Sicherungen oder Ausschalten des Leitungsschutzschalters vom Netz ge- trennt werden. • Der Grillheizkörper muss abgekühlt sein, damit keine Verbrennungsgefahr besteht. -
Seite 32: Backofentür
Reinigung und Pflege Backofentür Backofentür aushängen Zum Reinigen kann die Tür abgenommen werden. Die Backofentür in die waage- rechte Position herunterklappen. Die Bü- gel auf den beiden Türscharnieren nach vorne bis zum Anschlag umklappen (A). Die Tür langsam bis zum Anschlag wie- der zuklappen. -
Seite 33: Innenreinigung Der Glasscheiben
Reinigung und Pflege Innenreinigung der Glasscheiben Wenn erforderlich (bei Verschmutzung) kann die Backofentür zerlegt werden, um sie in- nen zu reinigen. Achtung: Bei Demontage und Reinigung mit besonderer Vorsicht hantieren; innen können sich scharfe Kanten befinden! Ein Küchentuch unterlegen und die Backo- fentür mit der Außenseite auf eine waage- rechte Fläche auflegen. -
Seite 34: Was Tun Bei Problemen
Was tun bei Problemen? Die Betriebskontrolllampe leuchtet nicht • Haben Sie alle notwendigen Schalter betätigt? • Hat die Sicherung in der Hausinstalla- Unqualifizierte Eingriffe und Reparaturen tion ausgelöst? am Gerät sind gefährlich, weil Strom- • Haben Sie den Temperaturregler bzw. schlag- und Kurzschlussgefahr besteht. -
Seite 35: Austausch Von Geräteteilen
Sie das Abdeckglas wieder ein. Sonstiges Zubehör Der Rost, das Backblech, die Fettpfanne usw. kann unter Angabe der Produkt- und Privileg-Nummer des Herdes beim Tech- nischen Kundendienst bestellt werden. Die Schalterknebel können nach vorne ab- gezogen und dann ausgewechselt... -
Seite 36: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Verpackungs-Entsorgung Altgeräte-Entsorgung Hinweise zur Entsorgung Unsere Produkte benötigen für den Dieses Produkt darf am Transport eine wirksame Schutzverpak- Ende seiner Lebensdauer kung. nicht über den normalen Haushaltsabfall entsorgt Diese Transportschutzverpackung wird werden, sondern muss an vom Spediteur immer mitgenommen und einem Sammelpunkt für das einer Verwertung zugeführt. -
Seite 37: Montageanleitung
Montageanleitung Sicherheitshinweise für den In- Sicherheitshinweise für den Kü- stallateur chenmöbelmonteur • Gemäß den technischen Anschluss- • Furniere, Kleber bzw. Kunststoffbeläge bedingungen des Energieversor- des Einbauschrankes und der angren- gungsunternehmens darf das Gerät nur zenden Möbel müssen temperatur- vom Technischen Kundendienst oder beständig sein (>75°C). -
Seite 38: Geräteeinbau
Montageanleitung Geräteeinbau • Die Standsicherheit der Möbel muss DIN 68930 genügen. Die Abmessungen der Nische sind unbedingt einzuhalten. • Auf der Rückseite des Gerätes darf in der Nische keine Möbelrückwand vorhanden sein, damit die Lüftung gewährleistet ist. Das Bodenbrett muss kürzer sein als die Seitenwand des Ein- bauschrankes. -
Seite 39: Elektroanschluss
Montageanleitung Elektrischer Anschluss nur durch den Technischen Kundendienst oder einen zugelassenen Elektroinstallateur! Bei falscher Installation werden Teile des Gerätes zerstört und es besteht dann kein Garantieanspruch! Die angeschlossene Verbraucherspannung (230 V gegen N) ist von einem Fachmann mit einem Messgerät zu prüfen! Elektroanschluss •... -
Seite 40: Technische Daten
Technische Daten Elektro-Einbauherd 30000 Produkt-Nr. 040.492 / 896.503 / 922.181 Abmessungen Herd Höhe/ Breite/ Tiefe 59,7/ 59,4/ 56,0 Einbaunische Höhe/ Breite/ Tiefe 60/ 56/ mind. 55 Herd Leergewicht, ca. Energieregler Anzahl Backofen Temperaturregler/ Funktionswahlsch. Anzahl 1/ 1 Einschubebenen Anzahl (Teleskopauszugschienen auf 2 Ebenen) Betriebsarten Ober-/Unterhitze Kleinflächengrill... - Seite 41 Technische Daten Nur folgende Glaskeramik-Kochfelder dürfen mit dem Einbauherd kombiniert werden: GK 504011 (Glaskeramik-Kochfeld) Prod.-Nr. braun 174.893 weiß 913.701 Edelstahl 661.920 Facette 424.760 Rahmenlos 933.312 GK 504011-1 (Glaskeramik-Kochfeld) Prod.-Nr. braun 355.145 weiß 743.794 Edelstahl 188.647 Facette 445.275 Flächenbündig 394.543 GK 614011 (Glaskeramik-Kochfeld) Prod.-Nr.
-
Seite 42: Kundendienst
Sie auch sämtliche in oder mündlichen Kontaktaufnahme an: dieser Gebrauchsanleitung enthaltenen • Art und Marke des Gerätes Bedienschritte und Hinweise beachtet • Produkt-Nr. und Privileg-Nr. (s. Typ- haben, bevor sie den Kundendienst ru- schild) fen. • Kaufdatum (s. Rechnung/Kaufbeleg) Profectis GmbH •... -
Seite 44: Gewährleistung
Gewährleistung Gewährleistung Bei allen technischen Geräten von QUELLE beheben wir eventuelle Mängel im Rahmen der gesetzlichen Gewährleistungspflicht. Im Gewährleistungsfall wenden Sie sich bitte an eine QUELLE-Verkaufsstelle in Ihrer Nähe, an den Tech- nischen Kundendienst PROFECTIS oder rufen Sie bei einer unserer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Haupt- kataloges.
