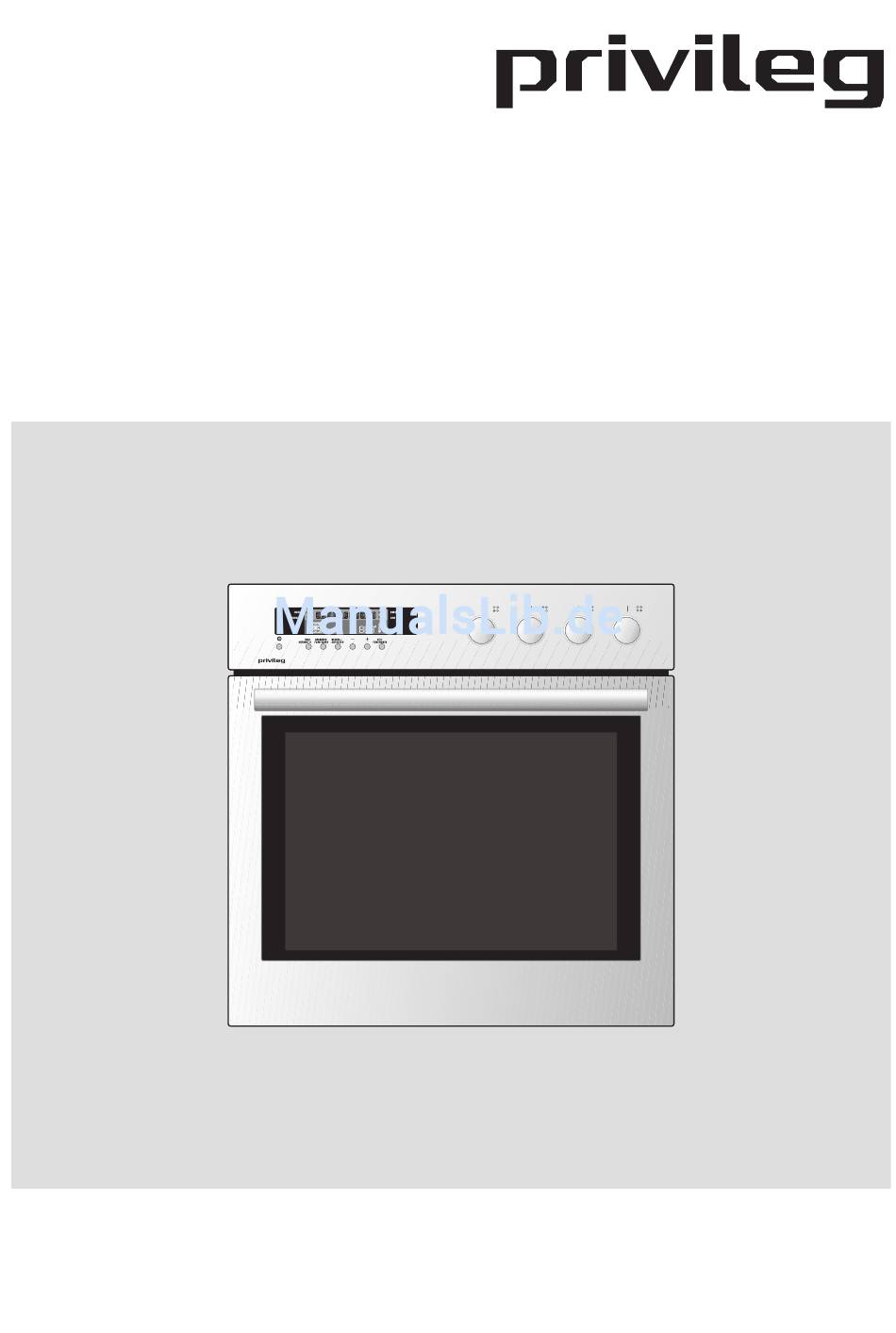

- Seite 1 Elektro-Einbauherd 31005 Gebrauchs- und Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für Ihren Einkauf bei Quelle. Über- fen: ob Ihr Gerät unbeschädigt bei Ihnen ange- zeugen Sie sich selbst: auf unsere Produkte ist kommen ist. Falls Sie einen Transportschaden Verlass. Damit Ihnen die Bedienung leicht fällt, feststellen, wenden Sie sich bitte an die Quel- haben wir eine ausführliche Anleitung beige- le-Verkaufsstelle, bei der Sie das Gerät ge-... - Seite 3 Inhaltsverzeichnis Energiespartipps zum Backofen .................. 38 Backen ........................... 39 Hinweise zum Backen allgemein ..................39 Hinweise zum Backen mit Ober-/Unterhitze ..............39 Hinweise zum Backen mit Heißluft und Heißluft-Plus ............40 Hinweise zum Backen mit der Pizzastufe ................ 40 Tipps zum Backen / Hinweise zur Backtabelle ..............41 Backtabelle ........................
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Um Schäden und Gefahren durch nicht • Vorsicht: Heizelemente, Backraum und Zu- ordnungsgemäßen Gebrauch zu vermei- behörteile werden bei Betrieb heiß. Benut- den, ist die Gebrauchsanleitung zu zen Sie immer Topflappen oder Topfhand- beachten und sorgfältig aufzubewahren. schuhe und hantieren Sie vorsichtig um Ver- Bei Weitergabe des Gerätes an andere brennungen zu vermeiden. -
Seite 5: Worauf Sie Achten Müssen
Worauf Sie achten müssen Schäden vermeiden Bestimmungsgemäße Verwendung • Nicht auf die Backofentür setzen oder stei- Das Gerät ist ausschließlich für die Zu- gen und keine schweren Gegenstände bereitung von haushaltsüblichen Speisen zu darauf ablegen. Die Backofenscharniere verwenden und nicht für unbeaufsichtigten könnten beschädigt werden und die Tür Betrieb geeignet. -
Seite 6: Gerätebeschreibung
Gerätebeschreibung Bedienblende Wrasenaustritt Backofentürgriff Backofentür mit Sichtfenster 1 Backofen-Elektronik 2 Schalter für Kochstelle, vorne links (mit Zuschaltung) 3 Schalter für Kochstelle, hinten links 4 Schalter für Kochstelle, hinten rechts (mit Zuschaltung) 5 Schalter für Kochstelle, vorne rechts Versenkbare Knebel Die Bedienknebel des Herdes sind versenkbar. In versenkter Position schließen sie mit der Bedienblende bündig ab. - Seite 7 Gerätebeschreibung Taste (EIN/ AUS) Taste ZEITFUNKTIONEN zum Ein- und Ausschalten des Backofens zur Einstellung muss die jeweilige blinken; siehe Punkt 11,12,14,15 Taste BRATAUTOMATIK 8 Temperaturanzeige zum Anwählen der Betriebsarten 9 Thermometer-Symbol Taste BACKOFENFUNKTIONEN zum Anwählen der Betriebsarten 10 Textanzeige Taste SCHNELLAUFHEIZEN 11 LED Dauer : Betriebsdauer (Dauer) zum Einschalten der Schnellaufhei-...
-
Seite 8: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Bitte führen Sie die folgenden Schritte aus, wenn Sie das Gerät zum ersten Mal in Be- trieb nehmen. Sämtliche Verpackungsmaterialien (Karton, Styropor) aus dem Backofen herausneh- men. Bei Edelstahlgeräten die transparente Schutzfolie auf Edelstahlflächen restlos ab- ziehen. -
Seite 9: Vor Der Ersten Benutzung
Vor dem ersten Gebrauch Vor der ersten Benutzung Nach dem Anschließen an die Stromversor- gung oder nach einem Stromausfall läuft auf dem Display folgende Anzeige durch: „ WELCOME TO *KRONOS –3 QUELLE* DEUTSCH * “. Gleichzeitig blinkt die LED UHR Die Uhrzeit einstellen, da sie für den Be- trieb des Backofens erforderlich ist! Uhrzeit einstellen (Erstanschluss) -
Seite 10: Backofen
Backofen Die Bedienung der Backofen-Elektronik erfolgt ausschließlich über Kurzhubta- sten. Backofen Ein- / Ausschalten Einschalten • Die drücken. Taste Es erscheint das Symbol des Back- ofens im Display und die Backofenbe- leuchtung wird eingeschaltet. Hinweis Falls nach dem Einschalten des Backofens nach einigen Minuten keine Betriebsart Backofen einschalten gewählt wird, so schaltet sich der Backofen... -
Seite 11: Betriebsart/ Temperatur Wählen
Backofen Betriebsart/ Temperatur wählen 1. Den Backofen einschalten (siehe vor- angegangenes Kapitel). 2. Die mehr- Taste BACKOFENFUNKTIONEN mals betätigen, bis die gewünschte Be- triebsart im Display erscheint: Symbol Betriebsart Temperatur- Maximale vorschlag Temperatur Heißluft-Plus 175°C 250°C Heißluft 175°C 250°C Ober-/Unterhitze 200°C 250°C Betriebsart wählen (Beheizungsart) Kleinflächengrill** 250°C... -
Seite 12: Temperatureinstellung
Backofen 3. Zu jeder gewählten Betriebsart erscheint ein Temperaturvorschlag im Display. Durch Drücken der Taste Minus oder Taste Plus kann die Temperatur geändert werden. Die Temperatur wird in 5-Grad-Schritten eingestellt. Wenn die gewählte Tempe- ratur erreicht ist, ertönt ein Signalton. Temperatureinstellung Wenn die Temperatur geändert werden soll, zuerst die... -
Seite 13: Beschreibung Der Betriebsarten
Backofen Beschreibung der Betriebsarten Backofenbeleuchtung / LAMPE Die Backofenbeleuchtung ist (allein) einge- schaltet. Diese Betriebsart kann beim Reinigen des Backofens oder beim Ausnützen der Nach- wärme am Ende eines Brat- oder Backvor- ganges genutzt werden. Bei allen anderen Betriebsarten wird die Be- leuchtung automatisch mit eingeschaltet. - Seite 14 Backofen Kleinflächengrill / GRILL KLEIN Intensive Wärme wird vom Grillheizkörper (innen liegender, oberer Heizkörper) an das Gargut abgestrahlt. Nur der mittlere Bereich der Grillfläche wird beheizt. Großflächengrill / GRILL GROSS Intensive Wärme wird von den beiden obe- ren Heizkörpern an das Gargut abgestrahlt. Die gesamte Grillfläche wird beheizt.
- Seite 15 Backofen Auftaustufe / AUFTAUEN Nur das Gebläse an der Backofenrückwand ist in Betrieb und wälzt die Luft um. Die Hei- zung bleibt ausgeschaltet. Unterhitze / UNTERHITZE Strahlungswärme wird nur von dem unteren Heizkörper an das Gargut abgegeben. Diese Betriebsart sollte dann gewählt wer- den, wenn die Unterseite einer Speise nach- träglich stärker gebraten oder gebacken werden soll.
-
Seite 16: Einschubebenen
Backofen Einschubebenen In den Backofen können die Backbleche, der Rost oder die Fettpfanne in 4 Ebenen ein- geschoben werden. In den Tabellen zum Braten, Backen oder Grillen ist die jeweilige Ebene mit angegeben. Die Einschubebene 2 und 4 von unten besitzt einen Teleskopauszug. -
Seite 17: Schnellaufheizung
Backofen Schnellaufheizung Durch das Einschalten der Schnellaufhei- zung im Aufheizbetrieb werden mehrere Heizkörper gleichzeitig eingeschaltet (auch der Ventilator), wodurch sich die Aufheizdauer wesentlich verkürzt. Nach Erreichen der vorgegebenen Temperatur wird auf die gewählte Betriebsart umge- schaltet. Vorgehensweise 1. Eine Betriebsart muss gewählt sein. drücken. -
Seite 18: Anwendungs-Beispiel
Backofen Anwendungs-Beispiel A u t o m a t i s c h e S i c h e r h e i t s - abschaltung Es soll die Betriebsart Ober-/Unterhitze mit 195°C für einen Streuselkuchen eingestellt Die Elektronik besitzt eine Betriebsdauer- werden. -
Seite 19: Kindersicherung
Backofen Kindersicherung Um zu vermeiden, dass sich Kinder spie- lenderweise am Gerät betätigen, kann die Bedienung des Backofens gesperrt werden. Wichtig Die Kindersicherung kann nur dann eingeschaltet werden, wenn der Backofen ausgeschaltet ist! Kindersicherung einschalten 1. Der Backofen muss ausgeschaltet sein. Taste Dazu eventuell die betätigen... -
Seite 20: Kurzzeitmesser
Backofen Kurzzeitmesser Der Kurzzeitmesser arbeitet wie ein normaler Küchenwecker, bei dem nach Ablauf einer Kurzzeit ein Signalton ertönt. 1. Die Taste ZEITFUNKTIONEN so oft betätigen, bis die LED KURZZEIT blinkt. 2. Mit der Taste Plus die gewünschte Kurzzeit einstellen. Korrekturen mit der Taste Minus vor- nehmen. -
Seite 21: Abschaltautomatik
Backofen Abschaltautomatik Mit der Abschaltautomatik schaltet sich der in Betrieb befindliche Backofen zu einem bestimmten Abschaltzeitpunkt selbsttätig Die Automatik soll nur bei Gerichten und Le- bensmitteln angewendet werden, die einen Garprozess ohne Umrühren/ Überwachen erlauben. Vorgehensweise 1. Gericht in den Backofen stellen und Be- triebsart und Temperatur wählen. -
Seite 22: Ein- / Abschaltautomatik
Backofen Ein- / Abschaltautomatik Praktisches Beispiel: es ist 8.00 Uhr und ein Schweinebraten soll mit der Betriebsart Heißluft 2 Std. 30 Min. im Backofen braten. Rechtzeitig zum Mittagessen um 12.45 Uhr soll er fertig sein. Dazu wie folgt vorgehen: 1. Braten in den Backofen stellen, Betriebs- art und Temperatur wählen. -
Seite 23: Einstellung Des Signaltons Bei Tastenbetätigung
Backofen Einstellung des Signaltons bei Tastenbetätigung Das Betätigen einer Taste kann durch ei- nen akustischen Signalton bestätigt wer- den. Tasten-Signalton ein-/ausschalten 1. Der Backofen muss ausgeschaltet sein. Dazu eventuell die Taste tätigen und warten, bis die Be- leuchtung im Backofen ausgeht. Taste BACKOFENFUNKTIONEN Taste Plus gleichzeitig für mindestens... -
Seite 24: Bratautomatik
Backofen Bratautomatik Rezepte Wählen Sie für diese Funktion eines der vorgegebenen Rezepte aus. Rezeptauswahl 1. Drücken Sie die , um den Ofen Taste einzuschalten 2. Drücken Sie wiederholt die Taste BRAT- K, bis das gewünschte Re- AUTOMATI zept angezeigt wird. - In der Textanzeige erscheint der Rezept- name. - Seite 25 Backofen Rezept-Name Enthält der Rezeptname mehr als 11 Buch- staben, wird er durchlaufend angezeigt. Schnellaufheizung Die Schnellaufheizung „SAH” steht im Rezept-Modus nicht zur Verfügung. Ändern der Temperatur Die Temperatur kann nicht verändert werden. Ändern des Gewichtes Drücken Sie die Taste BRATAUTOMATIK: der kleine Strich in der Gewichtsangabe blinkt.
-
Seite 26: Demo Funktion
Backofen Demo Funktion Diese Funktion kann verwendet werden, um die Funktionsweise des Backofens in Geschäften – ohne Stromverbrauch, außer für die Backofenbeleuchtung – zu demonstrieren. Bei Aktivierung dieser Funktion muss sich der Backofen in der Betriebsart „Standby” befinden. 1. Die Tasten SAH (SchnellAufHeizung) 2 Sekunden lang drücken. -
Seite 27: Hinweise Zur Bratautomatik Allgemein
Backofen Beim Öffnen der Backofentür - während oder am Ende des Garvorganges - auf einen möglichen Dampfaustritt achten! Hinweise zur Bratautomatik allgemein • Die vorgesehene Programmdauer ist ein Richtwert. Weil Bratzeiten stark von Fleischstück und Qualität des Flei- sches abhängen, können sich Abwei- chungen ergeben. -
Seite 28: Automatiktabelle
Backofen Automatiktabelle Gewicht Gewicht Temperatur Programm Betriebsart / kg / kg / °C Rinderbraten Heißluft+ Roastbeef, rot Ober-/Unterhitze Roastbeef, rosa Ober-/Unterhitze Schweinebraten Heißluft+ Krustenbraten Heißluft+ Hackbraten Ober-/Unterhitze Kalbsbraten Heißluft+ Kalbshaxe Heißluft+ Lammbraten Heißluft+ Hammelkeule Heißluft+ Reh-, Hasenbraten Ober-/Unterhitze Hirschkeule Ober-/Unterhitze Wildschweinbraten Ober-/Unterhitze Hähnchen... -
Seite 29: Hinweise Zu Den Einzelnen Programmen
Backofen Hinweise zu den einzelnen Programmen 1. RINDERBRATEN Programm für: Rinderfilet Anfangstemperatur: ca. 10 °C, aus dem Kühlschrank Gewicht: 0,8 – 2,5 kg Zubehör: Rost, Fettfilter Einschubebene: 2. Ebene von unten Geschirr: Bräter aus Glas oder Email ohne Deckel Zubereitung: Fleisch würzen, mit den Bratenzutaten und etwas Flüssigkeit in den Bräter geben. - Seite 30 Backofen 4. SCHWEINEBRATEN Programm für: Nacken, Rollbraten, Nuss, Schlegel Anfangstemperatur: ca. 10 °C, aus dem Kühlschrank Gewicht: 0,8 – 3,0 kg Zubehör: Rost, Fettfilter Einschubebene: 2. Ebene von unten Geschirr: Bräter aus Glas oder Email ohne Deckel Zubereitung: Fleisch würzen, mit den Bratenzutaten und reichlich Flüssig- keit in den Bräter geben.
- Seite 31 Backofen 7. KALBSBRATEN Programm für: Nuss, Kalbsbrust mit Knochen Anfangstemperatur: ca. 10 °C, aus dem Kühlschrank Gewicht: 0,8 – 2,5 kg Zubehör: Rost, Fettfilter Einschubebene: 2. Ebene von unten Geschirr: Bräter aus Glas oder Email ohne Deckel Zubereitung: Fleisch würzen, mit den Bratenzutaten und etwas Flüssigkeit in den Bräter geben.
- Seite 32 Backofen 10. HAMMELKEULE Programm für: Hammelbraten mit Knochen, Hammelrücken, Hammelkeule Anfangstemperatur: ca. 10 °C, aus dem Kühlschrank Gewicht: 0,8 – 2,5 kg Zubehör: Rost, Fettfilter Einschubebene: 2. Ebene von unten Geschirr: Bräter aus Glas oder Email mit Deckel Zubereitung: Fleisch würzen, mit den Bratenzutaten und etwas Flüssigkeit in den Bräter geben.
- Seite 33 Backofen 13. WILDSCHWEINBRATEN Programm für: Wildschweinkeule, Wildschweinrücken Anfangstemperatur: ca. 10 °C, aus dem Kühlschrank Gewicht: 0,8 – 3,0 kg Zubehör: Rost, Fettfilter Einschubebene: 2. Ebene von unten Geschirr: Bräter aus Glas oder Email ohne Deckel Zubereitung: Fleisch würzen, mit den Bratenzutaten und etwas Flüssigkeit in den Bräter geben.
- Seite 34 Backofen 16. GANS Programm für: Ganze Gans Anfangstemperatur: ca. 10 °C, aus dem Kühlschrank Gewicht: 2,0 – 4,5 kg Zubehör: Rost, Fettpfanne, Fettfilter Einschubebene: 1. Einschub von unten Geschirr: Zubereitung: Gans gründlich waschen, würzen, evtl. füllen (Äpfel, Zwiebel). und unter den Flügeln 3 – 4 mal einstechen, damit das Fett besser auslaufen kann.
-
Seite 35: Pizza Frisch
Backofen 19. PIZZA FRISCH Programm für: Selbstzubereitete Pizza Anfangstemperatur: ca. 20 °C, Raumtemperatur Gewicht: 0,5 - 1,5 kg Zubehör: Backblech oder Rost mit Pizzaform Einschubebene: 2. Ebene von unten Geschirr: Zubereitung: Pizza nach Rezept zubereiten und in das Backblech bzw. in eine Pizzaform geben. -
Seite 36: Fettfilter
Backofen Fettfilter Der eingesetzte Fettfilter an der Backofen- rückwand schützt den Ventilator, den Ringheizkörper und den Backofen vor unerwünschten Fettablagerungen. Den Fettfilter immer ... - beim Braten einsetzen - beim Backen herausnehmen Wichtiger Hinweis: Beim Backen kann ein eingesetzter Fettfilter das Backergebnis ne- gativ beeinflussen. -
Seite 37: Backofen-Zubehörteile
Backofen Backofen-Zubehörteile Backblech (flach) für Kuchen und Plätzchen Fettpfanne (tief) für feuchte Kuchen, Braten oder als Auffanggefäß für Bratensaft Rost für Geschirr, Kuchenformen, Braten und Grillstücke Antihaft-Backblech und Fettpfanne Vor dem ersten Gebrauch sind die Antihaft- Zubehörteile mit heißem Wasser und Spül- mittel sorgfältig zu reinigen Damit dieses Zubehör wertbeständig und immer dauerhaft leicht zu reinigen ist, sollten... -
Seite 38: Gehäusekühlung
Backofen Gehäusekühlung Die eingebaute Gehäusekühlung sorgt für nied- Dieser Ofen ist mit einem Garsystem ausge- rige Temperaturen an Bedienblende, Schal- stattet, das einen natürlichen Luftstrom erzeugt terknebel und Backofen-Türgriff bei aufgeheiz- und die Kochdämpfe kontinuierlich im Umlauf tem Backofen. hält. Außerdem wird durch den Luftstrom, der Während des Garens wird Dampf erzeugt, der zwischen Tür und Bedienblende entweicht, der... -
Seite 39: Backen
Backen Hinweise zum Backen mit Ober- Beim Öffnen der Backofentür - während oder am Ende des Garvorganges - auf /Unterhitze einen möglichen Dampfaustritt achten! • Die Ober-/Unterhitze eignet sich beson- ders für das Backen von trockenen Ku- Hinweise zum Backen allgemein chen, Brot und Biskuit. -
Seite 40: Hinweise Zum Backen Mit Heißluft Und Heißluft-Plus
Backen Hinweise zum Backen mit Heißluft Hinweise zum Backen mit der und Heißluft-Plus Pizzastufe • Beide Heißluftarten eignen sich beson- • Diese Betriebsart ist ideal für das Bak- ders für das Backen von feuchten Ku- ken von Pizza. chen und für Obstkuchen. •... -
Seite 41: Tipps Zum Backen / Hinweise Zur Backtabelle
Backen Tipps zum Backen • Die Backofentemperatur wurde mit einem Thermometer selber gemessen • Ist der Kuchen durchgebacken? und dabei eine Abweichung festge- stellt. Mit einem Holzstäbchen stechen Sie an der höchsten Stelle den Kuchen an. Der Hersteller misst unter Normbedin- Wenn kein Teig mehr kleben bleibt, ist gungen die Temperatur mit einem Prüf- der Kuchen fertig. -
Seite 42: Backtabelle
Backtabelle Gebäckart Ein- Betriebsart Temperatur Vor- Backzeit schub- ºC heizen ebene Kuchen in Formen Sandkuchen Ober-/Unterhitze 170-180 40-70 Kastenkuchen Ober-/Unterhitze 170-180 60-70 Rührkuchen Ober-/Unterhitze 170-180 100-110 Quarktorte Ober-/Unterhitze 160-170 60-90 Gedeckter Apfelkuchen Heißluft-Plus 160-170 110-125 Obstkuchen Heißluft-Plus 160-170 40-70 Wasserbiskuittorte Ober-/Unterhitze 160-170 30-40... -
Seite 43: Braten
Braten Beim Öffnen der Backofentür - während oder am Ende des Garvorganges - auf einen möglichen Dampfaustritt achten! Hinweise zum Braten allgemein • Zum Braten können Sie Ober-/Unterhit- • Offen gegarte Fleischstücke zuerst mit ze, Heißluft, Heißluft-Plus oder Umluft- der Anrichteseite nach unten legen und nach 2/3 bis 3/4 der Zeit wenden. -
Seite 44: Tipps Zum Braten / Tipps Zum Bratgeschirr
Braten Tipps zum Braten • Wenn der Braten fertig ist, sollte er noch 5 bis 10 min im Backofen ruhen, damit • Das Braten von Fleisch, Geflügel und er beim Aufschneiden weniger Saft ver- Fisch im Backofen lohnt sich erst ab liert (Nicht bei Geflügel!). -
Seite 45: Grillen Und Überbacken
Grillen und Überbacken Hinweise zur Grilltabelle Beim Grillbetrieb mit erhöhter Vorsicht vorgehen. Durch die starke Hitze des • Die angegebenen Grillzeiten gelten, Grillheizkörpers sind der Rost und die wenn 5 Minuten vorgeheizt wurde. sonstigen Teile sehr heiß. Deshalb Kü- chenhandschuhe und Grillzange ver- •... -
Seite 46: Grilltabelle
Grilltabelle Lebensmittel Ein- Betriebsart Temperatur Grillzeit schub- º C ebene 2 Rinderfiletsteaks à point Kleinflächengrill 10-15 2-4 Scheiben Fleisch Kleinflächengrill 10-12 5-8 Scheiben Fleisch Großflächengrill 15-20 Frikadellen, Fleischklopse Großflächengrill 10-15 4 Grillwürste Kleinflächengrill 12-15 2-4 Fische Großflächengrill 12-15 2-4 Scheiben Fisch Kleinflächengrill 12-15 Gemüse überbacken auf Backblech... -
Seite 47: Einkochen / Einkochtabelle
Einkochen • Das Einkochgut und die Gläser wie üblich • Füllen Sie etwa 1 Liter heißes Wasser in vorbereiten. Verwenden Sie handelsübli- die Fettpfanne, damit im Backofen die che Einmachgläser mit Gummiringen und notwendige Feuchtigkeit entstehen kann. Glasdeckeln. Gläser mit Schraub- oder Ba- Stellen Sie die Gläser so hinein, dass sie jonettverschluss sowie Metalldosen dürfen sich nicht berühren. -
Seite 48: Auftauen
Auftauen Durch eine Luftumwälzung im Backofen bei • Zum Auftauen geeignet sind Sahne- und Raumtemperatur wird das Auftauen von Buttercremetorten, Kuchen und Gebäck, Gerichten beschleunigt. Stellen Sie hierzu Brot und Brötchen, tiefgefrorenes Obst. die Betriebsart „Auftaustufe“ ein. • Fleisch und Geflügel sollte aus hygienischen Gründen nicht im Backofen aufgetaut werden. -
Seite 49: Kochstellen
Kochstellen Bedienung der Kochstellen Die Kochstellen werden mit den Schaltern auf der Bedienblende in Betrieb gesetzt. Die Symbole über den Schaltern zeigen die Zugehörigkeit zu den Kochstellen an. Die Heizleistung der Kochstellen kann stufenlos eingestellt werden. In der Tabelle finden Sie Anwendungsbeispiele für die einzelnen Kennzahlen. -
Seite 50: Reinigung Und Pflege
Reinigung und Pflege Das Gerät darf nicht mit einem Heißdampf- • Verwenden Sie niemals aggressive Rei- oder Dampfstrahlreiniger gereinigt werden. nigungsmittel, z.B. grobe Scheuermittel, kratzende Topfreiniger, Vor dem Reinigen den Herd ausschalten Rost- und Fleckenentferner etc. und abkühlen lassen. • Lackierte, eloxierte, verzinkte Oberflächen oder Aluminiumteile dürfen nicht mit Backo- Frontgehäuse fensprays in Berührung kommen, da sonst... -
Seite 51: Teleskopauszugschienen
Reinigung und Pflege Teleskopauszugschienen Zum Reinigen können die Einhängegitter mit Teleskopauszugschienen komplett abge- nommen werden. Entnahme Auf der einen Backofenseite das Einhänge- gitter festhalten und mit einem 20 Cent Stück die Rändelschraube vorne herausschrauben. Das Einhängegitter hinten anheben, um es auszuhängen. -
Seite 52: Grillheizkörper Absenken
Reinigung und Pflege Garraumdecke Zum leichteren Reinigen der Garraumdecke kann der Grillheizkörper abgesenkt werden. • Vor dem Absenken des Grillheizkörpers muss der Herd durch Herausdrehen der Sicherungen oder Ausschalten des Lei- tungsschutzschalters vom Netz getrennt werden. • Der Grillheizkörper muss abgekühlt sein, damit keine Verbrennungsgefahr besteht. -
Seite 53: Backofentür
Reinigung und Pflege Backofentür Backofentür aushängen Zum Reinigen kann die Tür abgenommen werden. Die Backofentür in die waagerech- te Position herunterklappen. Die Bügel auf den beiden Türscharnieren nach vorne bis zum Anschlag umklappen (A). Die Tür langsam bis zum Anschlag wieder zuklappen. -
Seite 54: Innenreinigung Der Glasscheiben
Reinigung und Pflege Innenreinigung der Glasscheiben Wenn erforderlich (bei Verschmutzung) kann die Backofentür zerlegt werden, um sie in- nen zu reinigen. Achtung: Bei Demontage und Reinigung mit besonderer Vorsicht hantieren; innen können sich scharfe Kanten befinden! Ein Küchentuch unterlegen und die Backo- fentür mit der Außenseite auf eine waage- rechte Fläche auflegen. -
Seite 55: Was Tun Bei Problemen
Was tun bei Problemen? Die Sicherungen lösen mehrfach aus Rufen Sie den Technischen Kundendienst oder einen Elektroinstallateur! Unqualifizierte Eingriffe und Reparaturen am Die Backofenbeleuchtung ist ausgefallen Gerät sind gefährlich, weil Stromschlag- und Der Austausch der Backofenbeleuchtung ist Kurzschlussgefahr besteht. Sie sind zur im Kapitel „Austausch von Geräteteilen“... -
Seite 56: Austausch Von Geräteteilen
Backofenlampe aus. Anschließend schrau- ben Sie das Abdeckglas wieder ein. Sonstiges Zubehör Der Rost, das Backblech, die Fettpfanne usw. kann unter Angabe der Produkt- und Privileg- Nummer des Herdes beim Technischen Kun- dendienst bestellt werden. Die Schalterknebel können nach vorne ab-... -
Seite 57: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Hinweise zur Entsorgung Verpackungs-Entsorgung Altgeräte-Entsorgung Unsere Produkte benötigen für den Trans- Dieses Produkt darf am port eine wirksame Schutzverpackung. Ende seiner Lebensdauer nicht über den normalen Diese Transportschutzverpackung wird vom Haushaltsabfall entsorgt Spediteur immer mitgenommen und einer werden, sondern muss an Verwertung zugeführt. -
Seite 58: Montageanleitung
Montageanleitung Sicherheitshinweise für den In- Sicherheitshinweise für den Kü- stallateur chenmöbelmonteur • Gemäß den technischen Anschluss- • Furniere, Kleber bzw. Kunststoffbeläge bedingungen des Energieversorgungs- des Einbauschrankes und der angrenzen- unternehmens darf das Gerät nur vom den Möbel müssen temperaturbeständig Technischen Kundendienst oder einem sein (>75°C). -
Seite 59: Geräteeinbau
Montageanleitung Geräteeinbau • Die Standsicherheit der Möbel muss DIN 68930 genügen. Die Abmessungen der Nische sind unbedingt einzuhalten. • Auf der Rückseite des Gerätes darf in der Nische keine Möbelrückwand vorhanden sein, damit die Lüftung gewährleistet ist. Das Bodenbrett muss kürzer sein als die Seitenwand des Einbauschrankes. -
Seite 60: Elektroanschluss
Montageanleitung Elektrischer Anschluss nur durch den Technischen Kundendienst oder einen zugelassenen Elektroinstallateur! Bei falscher Installation werden Teile des Gerätes zerstört und es besteht dann kein Garantieanspruch! Die angeschlossene Verbraucherspannung (230 V gegen N) ist von einem Fachmann mit einem Messgerät zu prüfen! Elektroanschluss •... -
Seite 61: Technische Daten
Technische Daten Elektro-Einbauherd 31005 Produkt-Nr. 960.194 / 823.394 / 886.845 Abmessungen Herd Höhe/ Breite/ Tiefe 59,7/ 59,4/ 56,0 Einbaunische Höhe/ Breite/ Tiefe 60/ 56/ mind. 55 Herd Leergewicht, ca. Energieregler Anzahl Backofen Elektronik-Bedienung. Anzahl Einschubebenen Anzahl (Teleskopauszugschienen auf 2 Ebenen) Betriebsarten Heißluft-Plus... - Seite 62 Technische Daten Nur folgende Glaskeramik-Kochfelder dürfen mit dem Einbauherd kombiniert werden: GK 504011 (Glaskeramik-Kochfeld) Prod.-Nr. braun 174.893 weiß 913.701 Edelstahl 661.920 Facette 424.760 GK 504011-1 (Glaskeramik-Kochfeld) Prod.-Nr. braun 355.145 weiß 743.794 Edelstahl 188.647 Facette 445.275 Flächenbündig 394.543 GK 504020-1 (Glaskeramik-Kochfeld) Prod.-Nr.
-
Seite 63: Kundendienst
Sie auch sämtliche in dieser mündlichen Kontaktaufnahme an: Gebrauchsanleitung enthaltenen Bedien-schrit- • Art und Marke des Gerätes te und Hinweise beachtet haben, bevor sie • Produkt-Nr. und Privileg-Nr. (s. Typschild) den Kundendienst rufen. • Kaufdatum (s. Rechnung/Kaufbeleg) Profectis GmbH • Art der Störung/ Fehlerbeschreibung Technischer Kundendienst •... -
Seite 64: Gewährleistung
Kundendienst PROFECTIS oder rufen Sie bei einer unserer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Haupt- kataloges. QUELLE GmbH 90762 Fürth Elektro-Einbauherd 31005 Produkt-Nr. 960.194 braun 823.394 weiß 886.845 Edelstahl 01/2006 35691-1902 R.0 EHP - R&D-ZO-ll...
