P R O C E SS MA STE R F EX 620 | E LE KTR O M AGN E TISC HE R DURC HF LUSSMES SER | OI/ FE X620-DE R E V B
5.3 Überprüfungen vor Inbetriebnahme
Die folgenden Punkte müssen vor der Inbetriebnahme des Geräts
geprüft werden:
• Die Verdrahtung muss abgeschlossen sein, siehe Beschreibung
im Kapitel „Elektrische Installation aufSeite 14.
• Die korrekte Erdung des Messwertaufnehmers.
• Die Umgebungsbedingungen müssen den Anforderungen
der technischen Daten entsprechen.
• Die Stromversorgung muss den Anforderungen auf dem
Typenschild entsprechen.

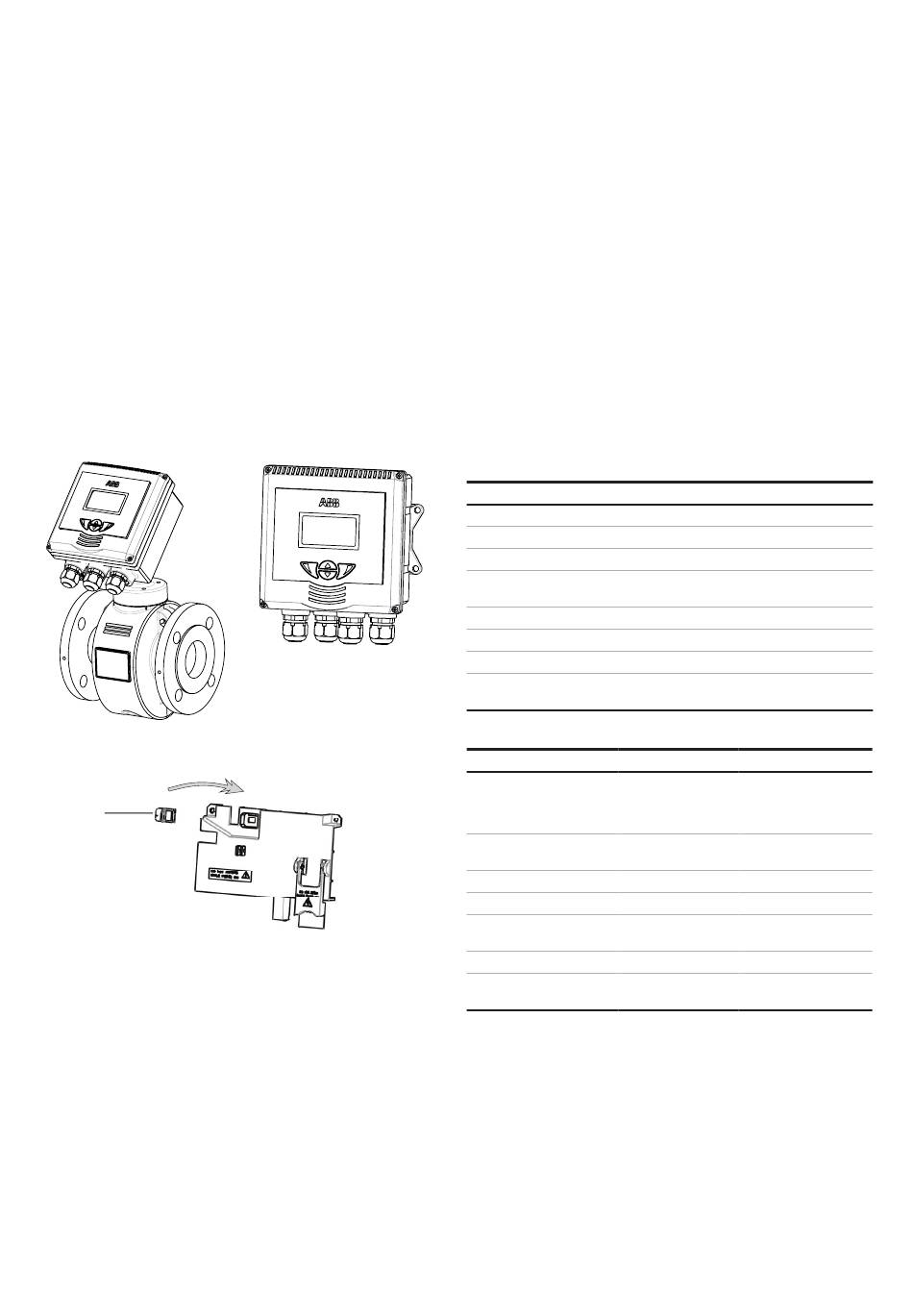

Getrennter Messwertaufnehmer - Überprüfung der
korrekten Zuordnung von Messwertaufnehmer und
Messumformer-zuordnung
① SensorMemory
Abbildung 38 Messwertaufnehmer-Messumformer-Zuordnung
5.3.1 Parametrierung des Gerätes
Die Inbetriebnahme und Bedienung des ProcessMaster
620 erfolgt über die integrierte LCD-Anzeige (siehe Kapitel
"Parametrierung über die Menüfunktion „Easy Set-up"
aufSeite 26).
Alternativ kann der ProcessMaster FEx620 auch über ABB FIM
oder andere Inbetriebnahme-Tools in Betrieb genommen und
bedient werden.
So finden Sie heraus, welchen Messwertaufnehmer Sie an den
Messumformer anschließen müssen
Prüfen Sie, ob die Seriennummer auf dem Messumformer und
auf dem Typenschild des Messwertaufnehmers angegeben ist.
Gleiche Nummern gehören zueinander.
ProcessMaster FET622
Modell Nr: PET622Y0P172***0M6NC1NFSTCTK1B3
Seriennummer: 3K672024270208
Ausgang:
Tamb.: -20°C-60°C
24V ... 48V DC<10W
Abw. Version: 01,13.83
Aktualis.
Hergestellt durch ABB Engineering (Shanghai) Ltd. China, Nr. 4528,
Kangxin Highway, Kangqiao, Shanghai
ProcessMaster FEW622
Modell Nr: FEW622Y0P10150S2R2B1S2A78YY0AC0CMACRACW
YJ6K0M6CR08MANC1NF8RCE8C2T CTK1TV3V1SDD
Seriennummer: Tag-Nr.:
3K672024270208
**Ze: DN150/PN16 Schutz klasse IP68, 6P
Material: HR/1.4571 MAP(25°C): 1,6MPa
QmaxDN: 600m2/h Sz: 0,17277
Edelstahl: 203,26
Tamb.: –20°C–60°C Tmed: –5°C–80°C
Hergestellt durch ABB Engineering (Shanghai) Ltd. China, Nr. 4528,
Kangxin Highway, Kangqiao, Shanghai
Tag-Nr.:
Stromversorgung: 100V ... 240V AC
(50HZ/80HZ)<20VA
Schutz klasse IP66 NEMA 4%
Jahr: 2024/07
Kal: 0,3%
Fexc: 15_12,5 Hz
Jahr: 2024/07
