...4 Installation
4.5 Elektrische Anschlüsse
WARNUNG
Verbrennungsgefahr durch spannungsführende Teile.
Unsachgemäße Arbeiten an den elektrischen Anschlüssen
können zu einem Stromschlag führen.
• Schließen Sie das Gerät nur bei ausgeschalteter
Spannungsversorgung an.
• Beachten Sie die geltenden Normen und Vorschriften
für den elektrischen Anschluss.
Der elektrische Anschluss darf nur von autorisiertem Fachpersonal
und gemäß den Anschlussplänen vorgenommen werden.
Die Angaben zum elektrischen Anschluss im Handbuch
sind zu beachten, da sonst die elektrische Schutzart
beeinträchtigt werden kann.
Das Messsystem ist entsprechend den Anforderungen zu erden.
4.5.1 Anschließen des Netzteils
HINWEIS
• Beachten Sie die Stromversorgungsgrenzwerte gemäß
den Angaben auf dem Typenschild.
• Beachten Sie den Spannungsabfall bei großen
Leitungslängen und kleinen Leiterquerschnitten. Die
Spannung an den Klemmen des Geräts darf den gemäß
den Angaben auf dem Typenschild erforderlichen
Mindestwert nicht unterschreiten.
Die Stromversorgung wird an die Klemmen L (Phase),
N (Nullleiter) oder 1+, 2- und PE angeschlossen, wie auf dem
Typenschild angegeben. In der Stromversorgungsleitung des
Messumformers muss ein Schutzschalter mit einem maximalen
Nennstrom von 16 A installiert werden. Der Leitungsquerschnitt
des Stromversorgungskabels und der verwendete Schutzschalter
müssen VDE 0100 entsprechen und gemäß der Stromaufnahme
des Durchflussmessers dimensioniert sein. Die Kabel müssen den
Anforderungen gemäß IEC 227 und/oder IEC 245 entsprechen.
Dieser Trennschalter sollte sich in der Nähe des Messumformers
befinden und es sollte aus der Kennzeichnung hervorgehen,
dass er zum Gerät gehört.
Verbinden Sie den Messumformer und den Messwertaufnehmer
mit der Funktionserde.
4.5.2 Verlegung der Anschlusskabel
Beachten Sie bei der Verlegung der Signalkabel folgende Punkte:
• Das Kabel der elektromagnetischen Spule (rotbraun) wird
parallel zu den Signalleitungen (violett und blau) verlegt.
Dadurch ist nur ein Kabel zwischen dem Messwertaufnehmer
und dem Messumformer erforderlich. Verlegen Sie das Kabel
nicht über Verteilerdosen oder Klemmleisten.
• Das Signalkabel führt ein Spannungssignal von nur wenigen
Millivolt und muss daher über eine möglichst kurze Strecke
verlegt werden.
• Die maximal zulässige Signalkabellänge beträgt 50 m ohne
Vorverstärker und 200 m mit Vorverstärker.
• Verlegen Sie das Kabel nicht in der Nähe von elektrischer
Ausrüstung und Schaltelementen, von denen Streufelder,
Schaltimpulse und Induktion ausgehen können. Wenn dies
nicht möglich ist, führen Sie das Signal-/Magnetspulenkabel
durch ein Metallrohr und verbinden Sie es mit dem
Erdpotential der Station.
• Alle Leitungen müssen abgeschirmt und mit dem Erdpotential
der Station verbunden sein.
• Zur Abschirmung gegen elektromagnetische Störungen
enthält das Kabel eine Außenabschirmung. Diese wird an
der SE-Klemme befestigt.
• Die mitgelieferte Stahllitze wird ebenfalls mit der
SE-Klemme verbunden.
• Beschädigen Sie bei der Installation die
Kabelummantelung nicht.

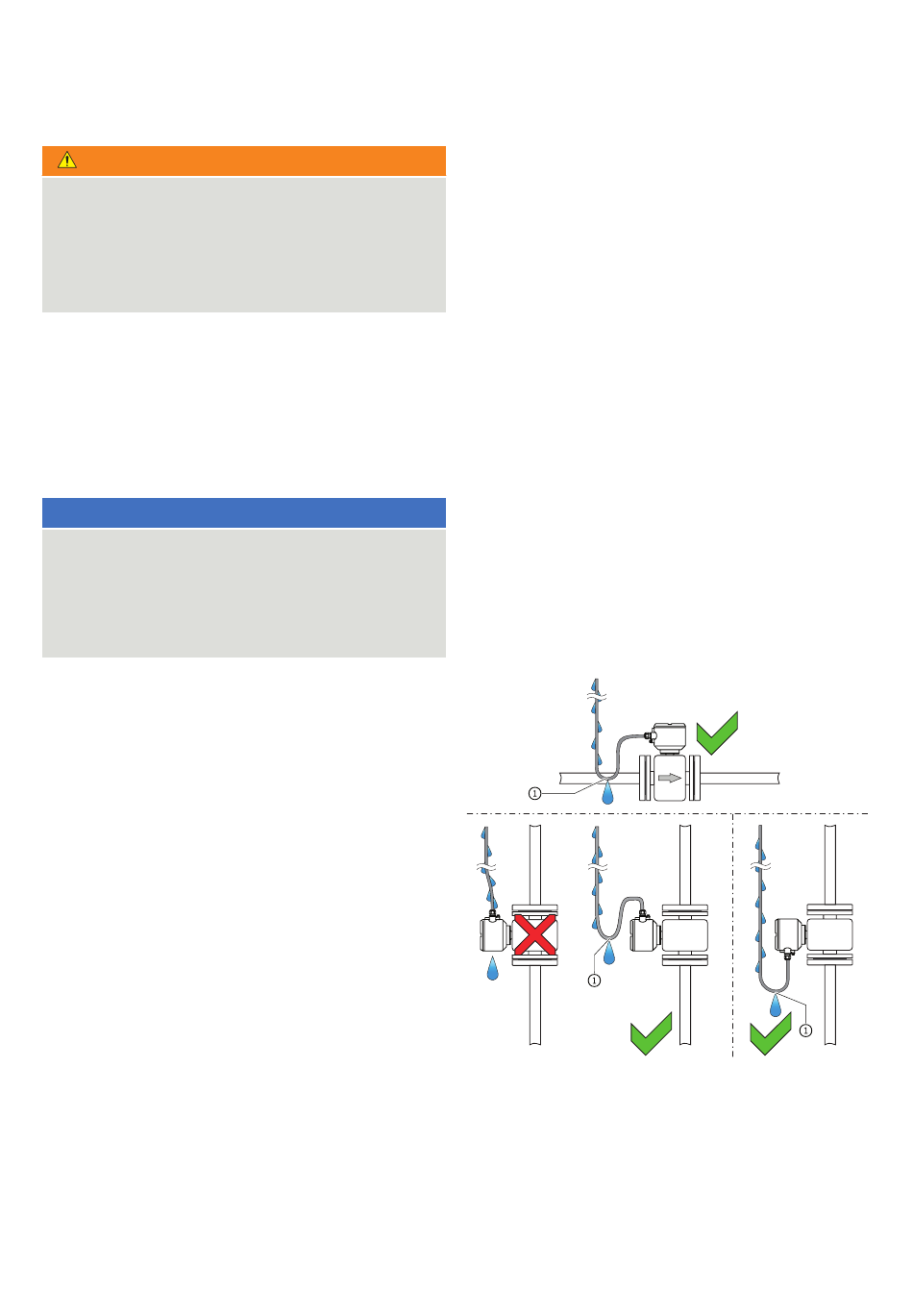

• Installieren Sie bei der Verbindung der Kabel für den
Messwertaufnehmer einen Tropfring (Wasserfalle).
①
Tropfring
Abbildung 25 Verlegung des Anschlusskabels
