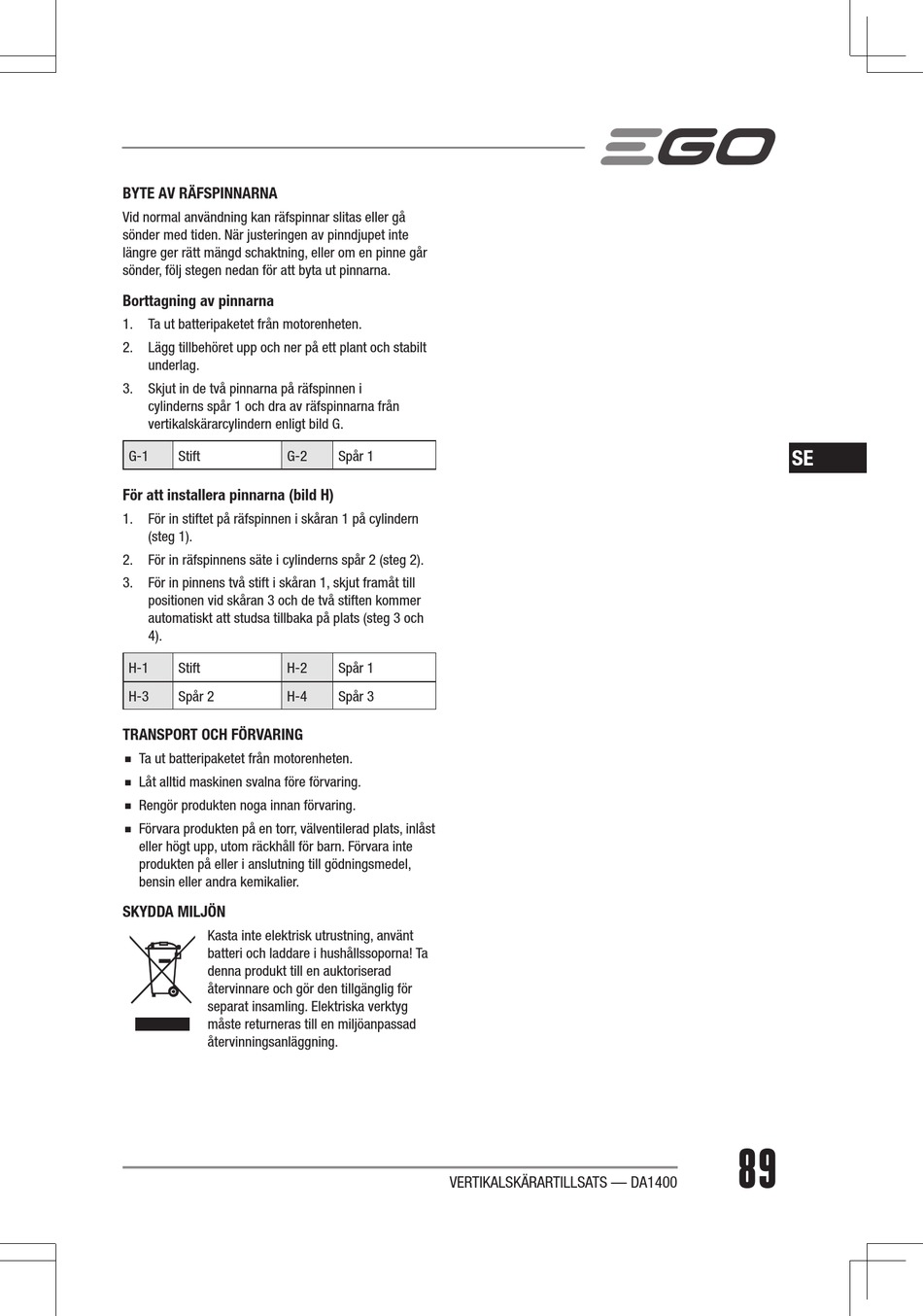

Ego Power+ DA1400 Anleitung Seite 89

BYTE AV RÄFSPINNARNA
Vid normal användning kan räfspinnar slitas eller gå
sönder med tiden. När justeringen av pinndjupet inte
längre ger rätt mängd schaktning, eller om en pinne går
sönder, följ stegen nedan för att byta ut pinnarna.
Borttagning av pinnarna
1. Ta ut batteripaketet från motorenheten.
2. Lägg tillbehöret upp och ner på ett plant och stabilt
underlag.
3. Skjut in de två pinnarna på räfspinnen i
cylinderns spår 1 och dra av räfspinnarna från
vertikalskärarcylindern enligt bild G.
G-1 Stift G-2
För att installera pinnarna (bild H)
1. För in stiftet på räfspinnen i skåran 1 på cylindern
(steg 1).
2. För in räfspinnens säte i cylinderns spår 2 (steg 2).
3. För in pinnens två stift i skåran 1, skjut framåt till
positionen vid skåran 3 och de två stiften kommer
automatiskt att studsa tillbaka på plats (steg 3 och
4).
H-1 Stift H-2
H-3 Spår 2 H-4
TRANSPORT OCH FÖRVARING
◾
Ta ut batteripaketet från motorenheten.
◾
Låt alltid maskinen svalna före förvaring.
◾
Rengör produkten noga innan förvaring.
◾
Förvara produkten på en torr, välventilerad plats, inlåst
eller högt upp, utom räckhåll för barn. Förvara inte
produkten på eller i anslutning till gödningsmedel,
bensin eller andra kemikalier.
SKYDDA MILJÖN
Kasta inte elektrisk utrustning, använt
batteri och laddare i hushållssoporna! Ta
denna produkt till en auktoriserad
återvinnare och gör den tillgänglig för
separat insamling. Elektriska verktyg
måste returneras till en miljöanpassad
återvinningsanläggning.
Spår 1
Spår 1
Spår 3
VERTIKALSKÄRARTILLSATS — DA1400
SE
89
