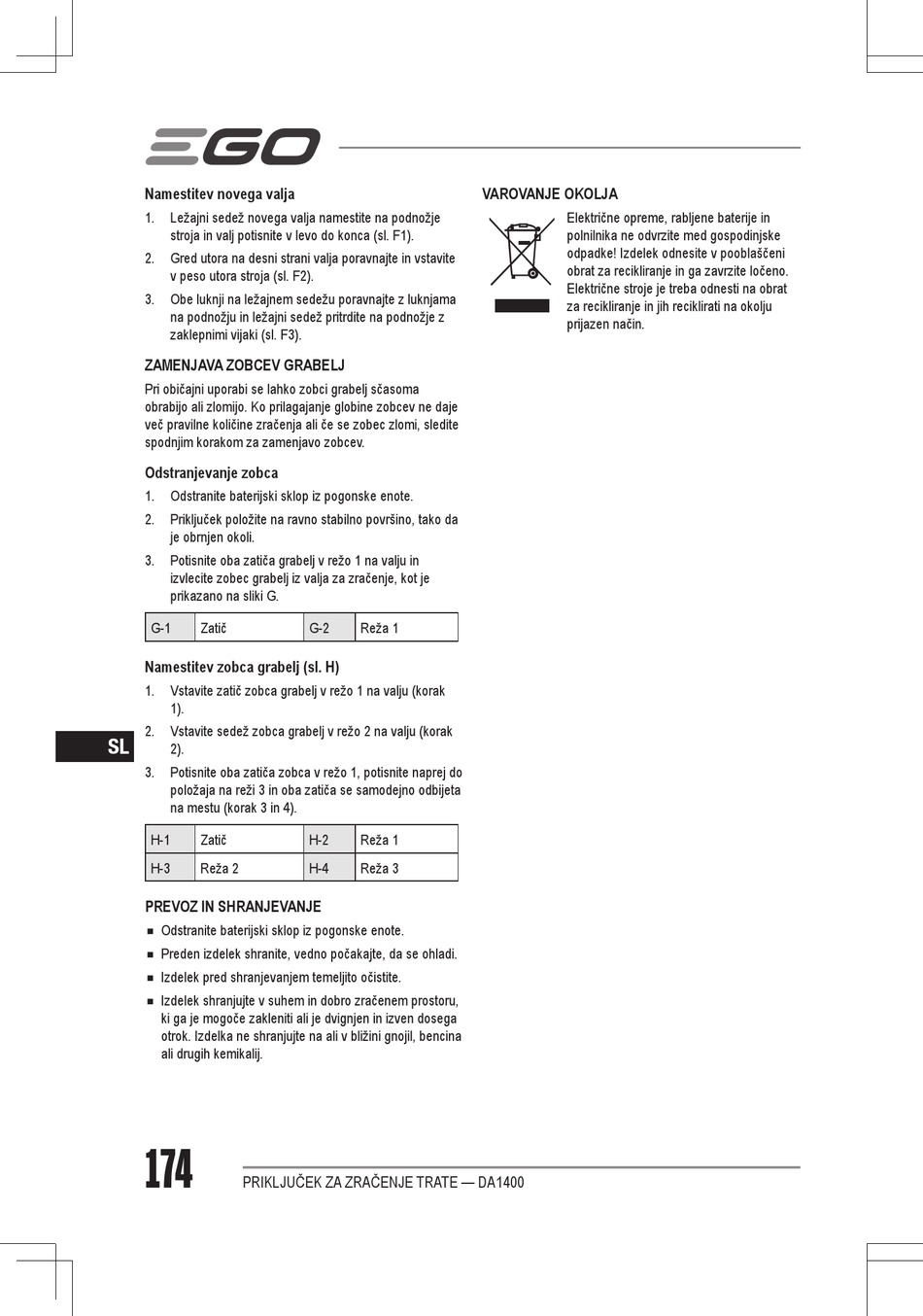

Namestitev novega valja
1. Ležajni sedež novega valja namestite na podnožje
stroja in valj potisnite v levo do konca (sl. F1).
2. Gred utora na desni strani valja poravnajte in vstavite
v peso utora stroja (sl. F2).
3. Obe luknji na ležajnem sedežu poravnajte z luknjama
na podnožju in ležajni sedež pritrdite na podnožje z
zaklepnimi vijaki (sl. F3).
ZAMENJAVA ZOBCEV GRABELJ
Pri običajni uporabi se lahko zobci grabelj sčasoma
obrabijo ali zlomijo. Ko prilagajanje globine zobcev ne daje
več pravilne količine zračenja ali če se zobec zlomi, sledite
spodnjim korakom za zamenjavo zobcev.
Odstranjevanje zobca
1. Odstranite baterijski sklop iz pogonske enote.
2. Priključek položite na ravno stabilno površino, tako da
je obrnjen okoli.
3. Potisnite oba zatiča grabelj v režo 1 na valju in
izvlecite zobec grabelj iz valja za zračenje, kot je
prikazano na sliki G.
G-1
Zatič
Namestitev zobca grabelj (sl. H)
1. Vstavite zatič zobca grabelj v režo 1 na valju (korak
1).
2. Vstavite sedež zobca grabelj v režo 2 na valju (korak
SL
2).
3. Potisnite oba zatiča zobca v režo 1, potisnite naprej do
položaja na reži 3 in oba zatiča se samodejno odbijeta
na mestu (korak 3 in 4).
H-1
Zatič
H-3
Reža 2
PREVOZ IN SHRANJEVANJE
◾
Odstranite baterijski sklop iz pogonske enote.
◾
Preden izdelek shranite, vedno počakajte, da se ohladi.
◾
Izdelek pred shranjevanjem temeljito očistite.
◾
Izdelek shranjujte v suhem in dobro zračenem prostoru,
ki ga je mogoče zakleniti ali je dvignjen in izven dosega
otrok. Izdelka ne shranjujte na ali v bližini gnojil, bencina
ali drugih kemikalij.
174
PRIKLJUČEK ZA ZRAČENJE TRATE — DA1400
VAROVANJE OKOLJA
G-2
Reža 1
H-2
Reža 1
H-4
Reža 3
Električne opreme, rabljene baterije in
polnilnika ne odvrzite med gospodinjske
odpadke! Izdelek odnesite v pooblaščeni
obrat za recikliranje in ga zavrzite ločeno.
Električne stroje je treba odnesti na obrat
za recikliranje in jih reciklirati na okolju
prijazen način.
