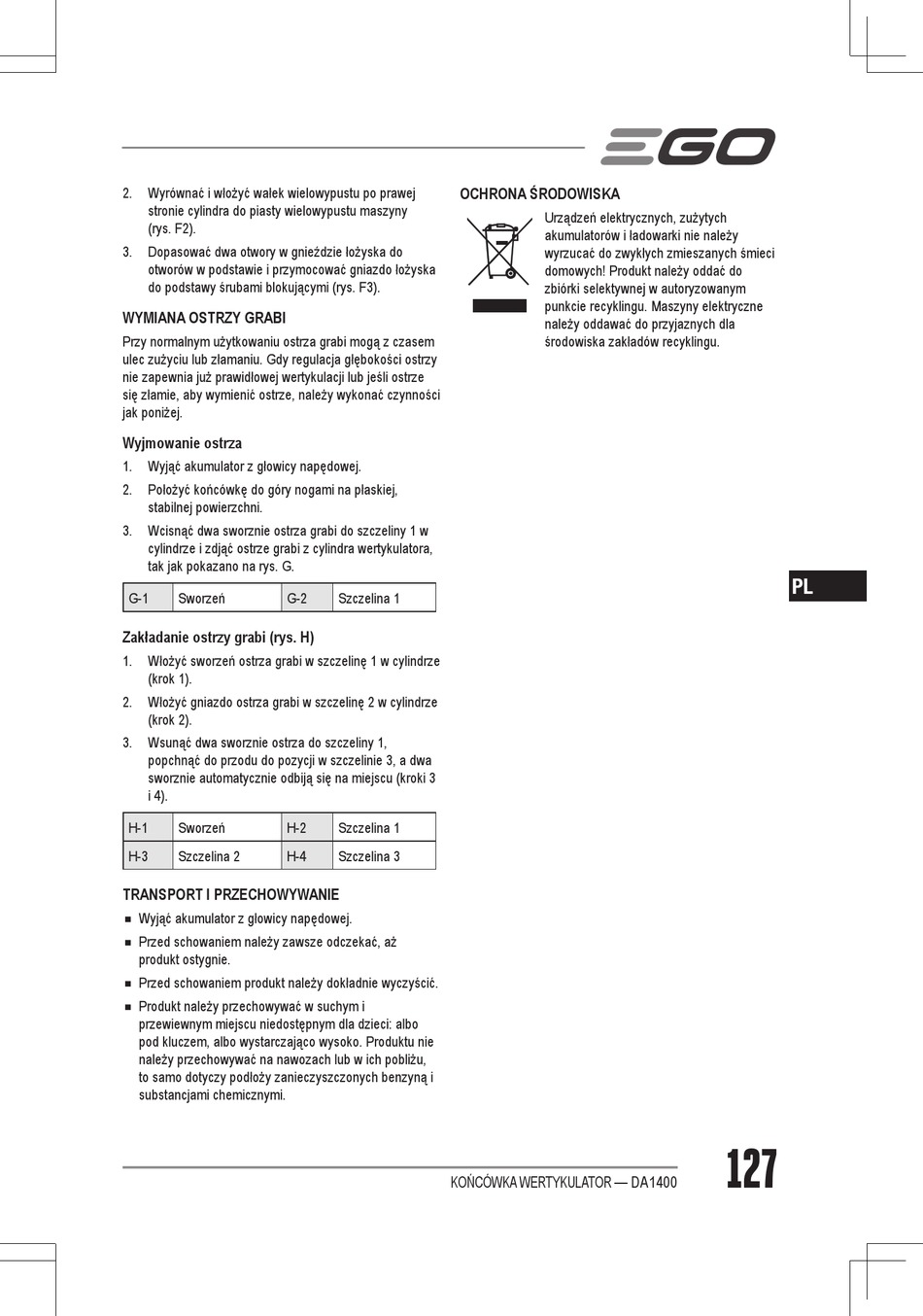

2. Wyrównać i włożyć wałek wielowypustu po prawej
stronie cylindra do piasty wielowypustu maszyny
(rys. F2).
3. Dopasować dwa otwory w gnieździe łożyska do
otworów w podstawie i przymocować gniazdo łożyska
do podstawy śrubami blokującymi (rys. F3).
WYMIANA OSTRZY GRABI
Przy normalnym użytkowaniu ostrza grabi mogą z czasem
ulec zużyciu lub złamaniu. Gdy regulacja głębokości ostrzy
nie zapewnia już prawidłowej wertykulacji lub jeśli ostrze
się złamie, aby wymienić ostrze, należy wykonać czynności
jak poniżej.
Wyjmowanie ostrza
1. Wyjąć akumulator z głowicy napędowej.
2. Położyć końcówkę do góry nogami na płaskiej,
stabilnej powierzchni.
3. Wcisnąć dwa sworznie ostrza grabi do szczeliny 1 w
cylindrze i zdjąć ostrze grabi z cylindra wertykulatora,
tak jak pokazano na rys. G.
G-1 Sworzeń G-2
Zakładanie ostrzy grabi (rys. H)
1. Włożyć sworzeń ostrza grabi w szczelinę 1 w cylindrze
(krok 1).
2. Włożyć gniazdo ostrza grabi w szczelinę 2 w cylindrze
(krok 2).
3. Wsunąć dwa sworznie ostrza do szczeliny 1,
popchnąć do przodu do pozycji w szczelinie 3, a dwa
sworznie automatycznie odbiją się na miejscu (kroki 3
i 4).
H-1 Sworzeń H-2
H-3 Szczelina 2 H-4
TRANSPORT I PRZECHOWYWANIE
◾
Wyjąć akumulator z głowicy napędowej.
◾
Przed schowaniem należy zawsze odczekać, aż
produkt ostygnie.
◾
Przed schowaniem produkt należy dokładnie wyczyścić.
◾
Produkt należy przechowywać w suchym i
przewiewnym miejscu niedostępnym dla dzieci: albo
pod kluczem, albo wystarczająco wysoko. Produktu nie
należy przechowywać na nawozach lub w ich pobliżu,
to samo dotyczy podłoży zanieczyszczonych benzyną i
substancjami chemicznymi.
OCHRONA ŚRODOWISKA
Szczelina 1
Szczelina 1
Szczelina 3
KOŃCÓWKA WERTYKULATOR — DA1400
Urządzeń elektrycznych, zużytych
akumulatorów i ładowarki nie należy
wyrzucać do zwykłych zmieszanych śmieci
domowych! Produkt należy oddać do
zbiórki selektywnej w autoryzowanym
punkcie recyklingu. Maszyny elektryczne
należy oddawać do przyjaznych dla
środowiska zakładów recyklingu.
