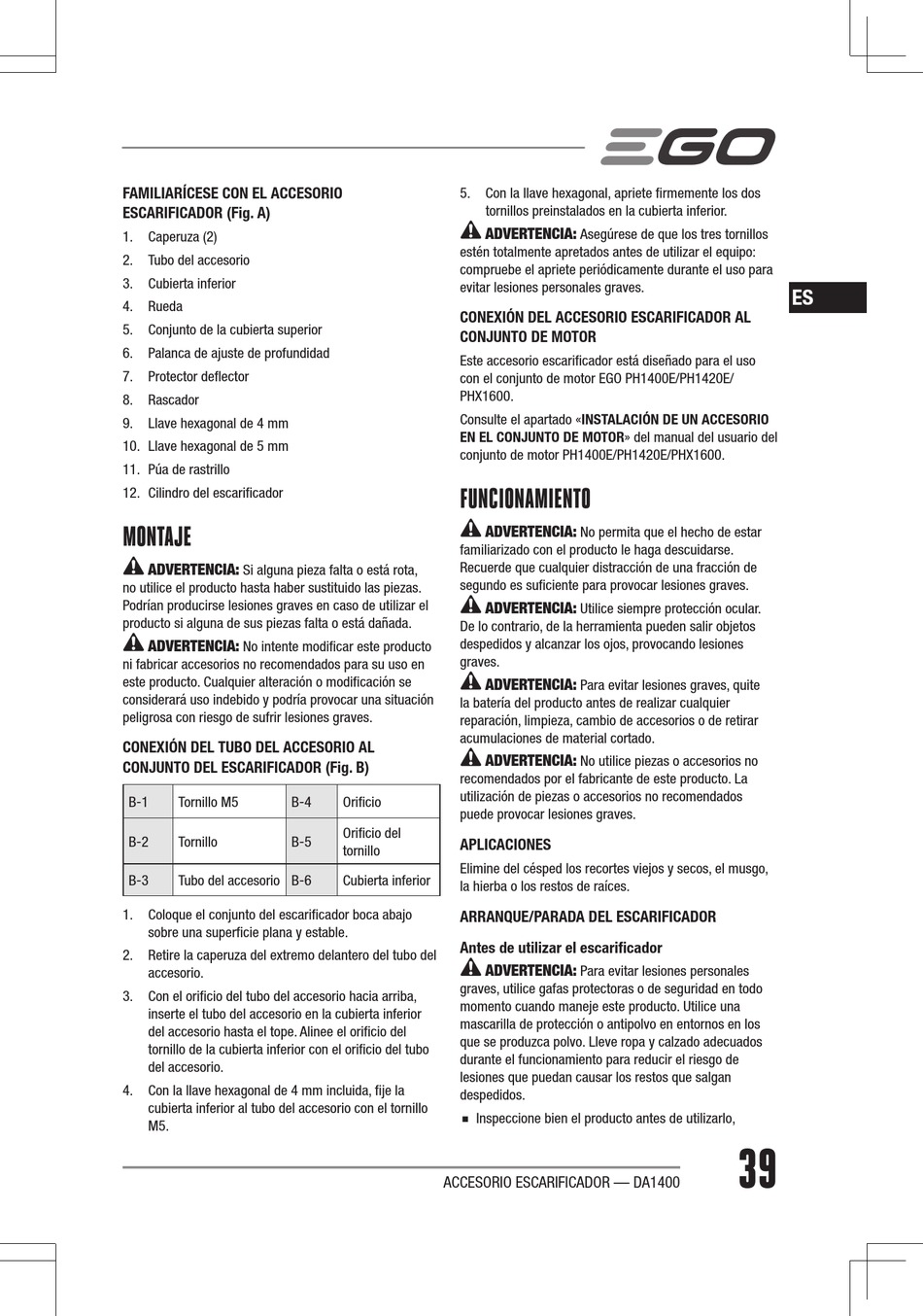

Ego Power+ DA1400 Anleitung Seite 39

FAMILIARÍCESE CON EL ACCESORIO
ESCARIFICADOR (Fig. A)
1. Caperuza (2)
2. Tubo del accesorio
3. Cubierta inferior
4. Rueda
5. Conjunto de la cubierta superior
6. Palanca de ajuste de profundidad
7. Protector deflector
8. Rascador
9. Llave hexagonal de 4 mm
10. Llave hexagonal de 5 mm
11. Púa de rastrillo
12. Cilindro del escarificador
MONTAJE
ADVERTENCIA:
Si alguna pieza falta o está rota,
no utilice el producto hasta haber sustituido las piezas.
Podrían producirse lesiones graves en caso de utilizar el
producto si alguna de sus piezas falta o está dañada.
ADVERTENCIA:
No intente modificar este producto
ni fabricar accesorios no recomendados para su uso en
este producto. Cualquier alteración o modificación se
considerará uso indebido y podría provocar una situación
peligrosa con riesgo de sufrir lesiones graves.
CONEXIÓN DEL TUBO DEL ACCESORIO AL
CONJUNTO DEL ESCARIFICADOR (Fig. B)
B-1 Tornillo M5 B-4
B-2 Tornillo B-5
B-3 Tubo del accesorio B-6
1. Coloque el conjunto del escarificador boca abajo
sobre una superficie plana y estable.
2. Retire la caperuza del extremo delantero del tubo del
accesorio.
3. Con el orificio del tubo del accesorio hacia arriba,
inserte el tubo del accesorio en la cubierta inferior
del accesorio hasta el tope. Alinee el orificio del
tornillo de la cubierta inferior con el orificio del tubo
del accesorio.
4. Con la llave hexagonal de 4 mm incluida, fije la
cubierta inferior al tubo del accesorio con el tornillo
M5.
5. Con la llave hexagonal, apriete firmemente los dos
tornillos preinstalados en la cubierta inferior.
ADVERTENCIA:
estén totalmente apretados antes de utilizar el equipo:
compruebe el apriete periódicamente durante el uso para
evitar lesiones personales graves.
CONEXIÓN DEL ACCESORIO ESCARIFICADOR AL
CONJUNTO DE MOTOR
Este accesorio escarificador está diseñado para el uso
con el conjunto de motor EGO PH1400E/PH1420E/
PHX1600.
Consulte el apartado «INSTALACIÓN DE UN ACCESORIO
EN EL CONJUNTO DE MOTOR» del manual del usuario del
conjunto de motor PH1400E/PH1420E/PHX1600.
FUNCIONAMIENTO
ADVERTENCIA:
familiarizado con el producto le haga descuidarse.
Recuerde que cualquier distracción de una fracción de
segundo es suficiente para provocar lesiones graves.
ADVERTENCIA:
De lo contrario, de la herramienta pueden salir objetos
despedidos y alcanzar los ojos, provocando lesiones
graves.
ADVERTENCIA:
la batería del producto antes de realizar cualquier
reparación, limpieza, cambio de accesorios o de retirar
acumulaciones de material cortado.
ADVERTENCIA:
recomendados por el fabricante de este producto. La
utilización de piezas o accesorios no recomendados
Orificio
puede provocar lesiones graves.
Orificio del
APLICACIONES
tornillo
Elimine del césped los recortes viejos y secos, el musgo,
Cubierta inferior
la hierba o los restos de raíces.
ARRANQUE/PARADA DEL ESCARIFICADOR
Antes de utilizar el escarificador
ADVERTENCIA:
graves, utilice gafas protectoras o de seguridad en todo
momento cuando maneje este producto. Utilice una
mascarilla de protección o antipolvo en entornos en los
que se produzca polvo. Lleve ropa y calzado adecuados
durante el funcionamiento para reducir el riesgo de
lesiones que puedan causar los restos que salgan
despedidos.
◾
Inspeccione bien el producto antes de utilizarlo,
ACCESORIO ESCARIFICADOR — DA1400
Asegúrese de que los tres tornillos
No permita que el hecho de estar
Utilice siempre protección ocular.
Para evitar lesiones graves, quite
No utilice piezas o accesorios no
Para evitar lesiones personales
39
ES
