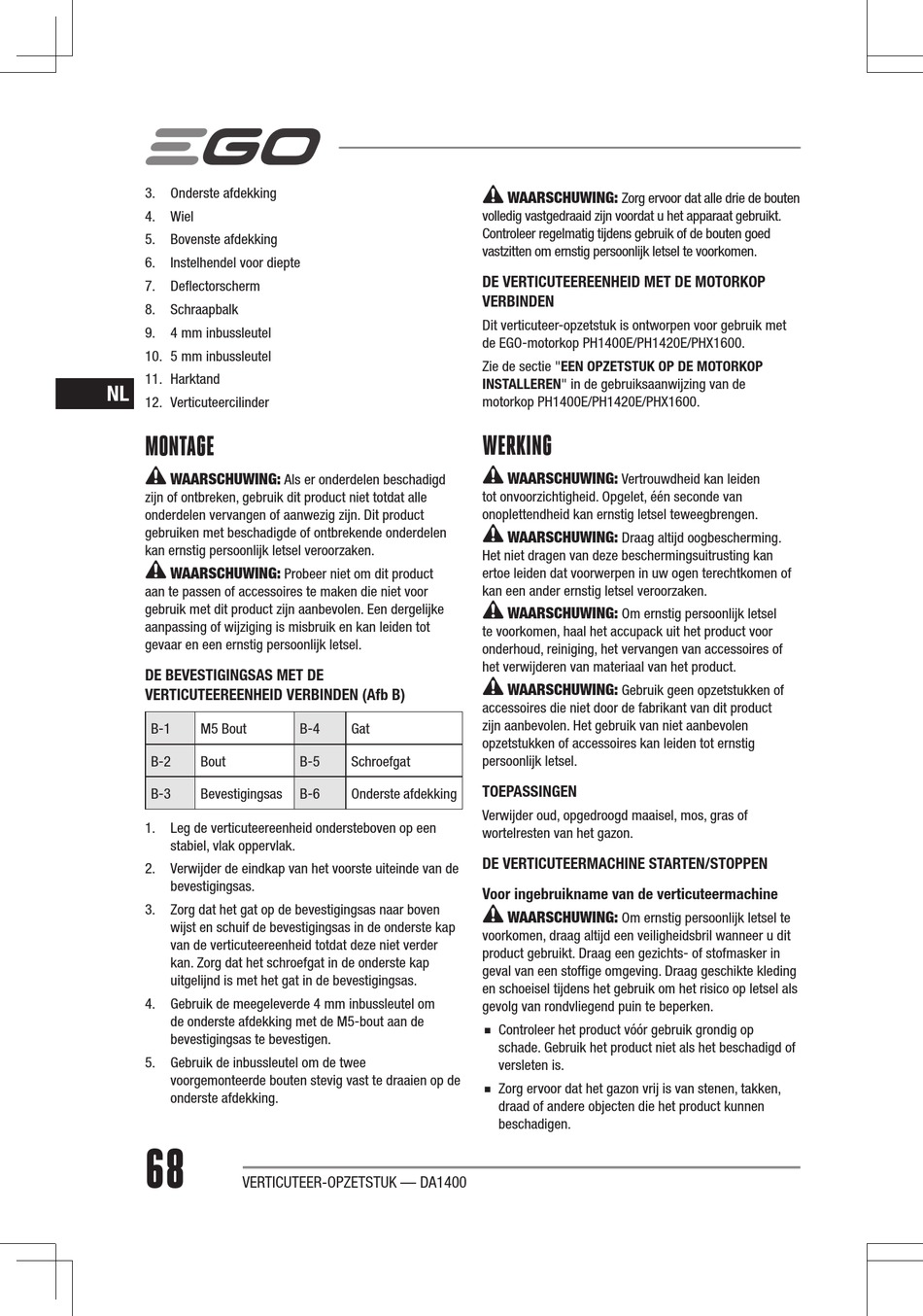

Ego Power+ DA1400 Anleitung Seite 68

3. Onderste afdekking
4. Wiel
5. Bovenste afdekking
6. Instelhendel voor diepte
7. Deflectorscherm
8. Schraapbalk
9. 4 mm inbussleutel
10. 5 mm inbussleutel
11. Harktand
NL
12. Verticuteercilinder
MONTAGE
WAARSCHUWING:
zijn of ontbreken, gebruik dit product niet totdat alle
onderdelen vervangen of aanwezig zijn. Dit product
gebruiken met beschadigde of ontbrekende onderdelen
kan ernstig persoonlijk letsel veroorzaken.
WAARSCHUWING:
aan te passen of accessoires te maken die niet voor
gebruik met dit product zijn aanbevolen. Een dergelijke
aanpassing of wijziging is misbruik en kan leiden tot
gevaar en een ernstig persoonlijk letsel.
DE BEVESTIGINGSAS MET DE
VERTICUTEEREENHEID VERBINDEN (Afb B)
B-1 M5 Bout
B-2 Bout
B-3 Bevestigingsas
1. Leg de verticuteereenheid ondersteboven op een
stabiel, vlak oppervlak.
2. Verwijder de eindkap van het voorste uiteinde van de
bevestigingsas.
3. Zorg dat het gat op de bevestigingsas naar boven
wijst en schuif de bevestigingsas in de onderste kap
van de verticuteereenheid totdat deze niet verder
kan. Zorg dat het schroefgat in de onderste kap
uitgelijnd is met het gat in de bevestigingsas.
4. Gebruik de meegeleverde 4 mm inbussleutel om
de onderste afdekking met de M5-bout aan de
bevestigingsas te bevestigen.
5. Gebruik de inbussleutel om de twee
voorgemonteerde bouten stevig vast te draaien op de
onderste afdekking.
68
VERTICUTEER-OPZETSTUK — DA1400
Als er onderdelen beschadigd
Probeer niet om dit product
B-4 Gat
B-5 Schroefgat
B-6 Onderste afdekking
WAARSCHUWING:
Zorg ervoor dat alle drie de bouten
volledig vastgedraaid zijn voordat u het apparaat gebruikt.
Controleer regelmatig tijdens gebruik of de bouten goed
vastzitten om ernstig persoonlijk letsel te voorkomen.
DE VERTICUTEEREENHEID MET DE MOTORKOP
VERBINDEN
Dit verticuteer-opzetstuk is ontworpen voor gebruik met
de EGO-motorkop PH1400E/PH1420E/PHX1600.
Zie de sectie "EEN OPZETSTUK OP DE MOTORKOP
INSTALLEREN" in de gebruiksaanwijzing van de
motorkop PH1400E/PH1420E/PHX1600.
WERKING
WAARSCHUWING:
Vertrouwdheid kan leiden
tot onvoorzichtigheid. Opgelet, één seconde van
onoplettendheid kan ernstig letsel teweegbrengen.
WAARSCHUWING:
Draag altijd oogbescherming.
Het niet dragen van deze beschermingsuitrusting kan
ertoe leiden dat voorwerpen in uw ogen terechtkomen of
kan een ander ernstig letsel veroorzaken.
WAARSCHUWING:
Om ernstig persoonlijk letsel
te voorkomen, haal het accupack uit het product voor
onderhoud, reiniging, het vervangen van accessoires of
het verwijderen van materiaal van het product.
WAARSCHUWING:
Gebruik geen opzetstukken of
accessoires die niet door de fabrikant van dit product
zijn aanbevolen. Het gebruik van niet aanbevolen
opzetstukken of accessoires kan leiden tot ernstig
persoonlijk letsel.
TOEPASSINGEN
Verwijder oud, opgedroogd maaisel, mos, gras of
wortelresten van het gazon.
DE VERTICUTEERMACHINE STARTEN/STOPPEN
Voor ingebruikname van de verticuteermachine
WAARSCHUWING:
Om ernstig persoonlijk letsel te
voorkomen, draag altijd een veiligheidsbril wanneer u dit
product gebruikt. Draag een gezichts- of stofmasker in
geval van een stoffige omgeving. Draag geschikte kleding
en schoeisel tijdens het gebruik om het risico op letsel als
gevolg van rondvliegend puin te beperken.
◾
Controleer het product vóór gebruik grondig op
schade. Gebruik het product niet als het beschadigd of
versleten is.
◾
Zorg ervoor dat het gazon vrij is van stenen, takken,
draad of andere objecten die het product kunnen
beschadigen.
