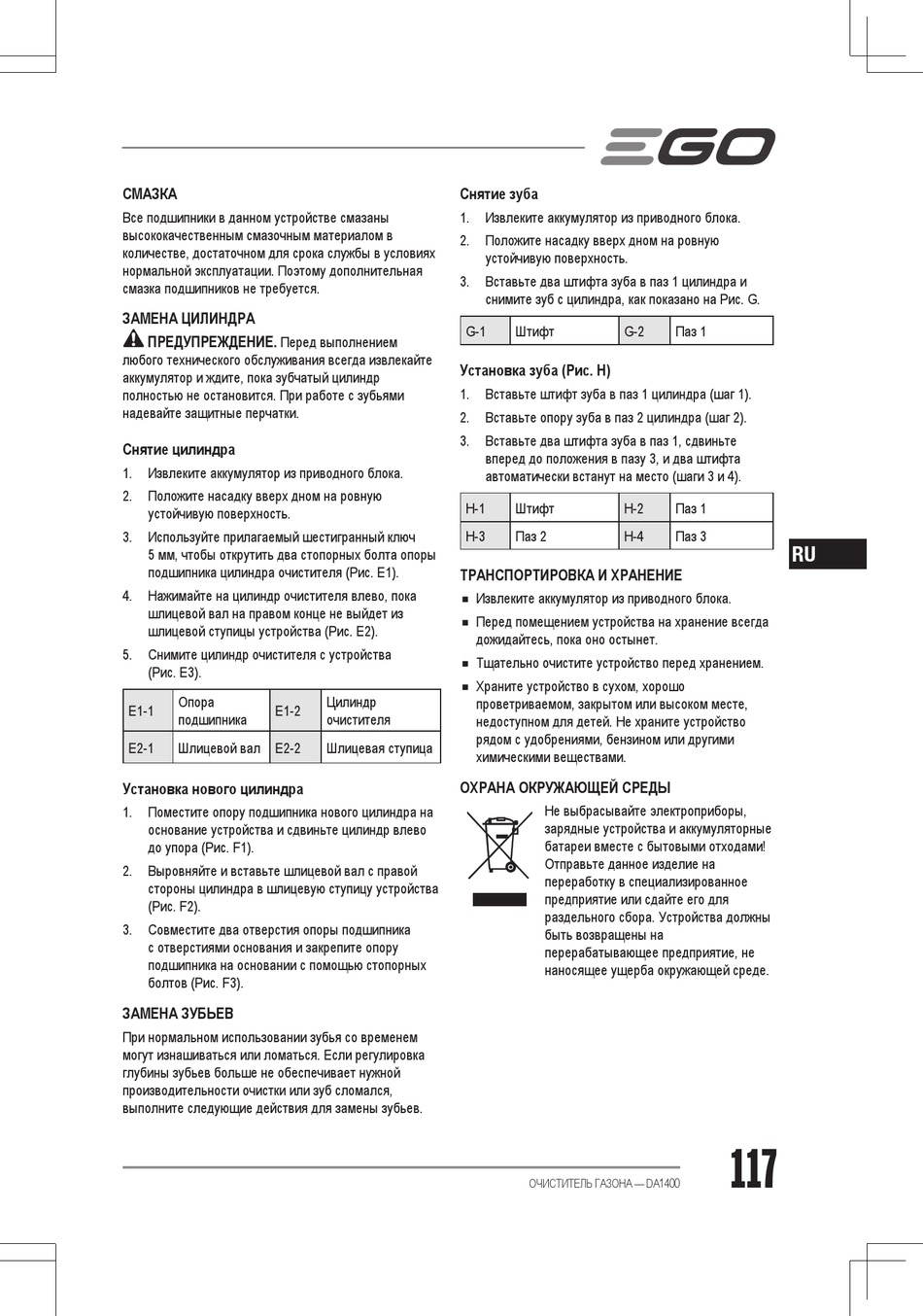

СМАЗКА
Все подшипники в данном устройстве смазаны
высококачественным смазочным материалом в
количестве, достаточном для срока службы в условиях
нормальной эксплуатации. Поэтому дополнительная
смазка подшипников не требуется.
ЗАМЕНА ЦИЛИНДРА
ПРЕДУПРЕЖДЕНИЕ.
Перед выполнением
любого технического обслуживания всегда извлекайте
аккумулятор и ждите, пока зубчатый цилиндр
полностью не остановится. При работе с зубьями
надевайте защитные перчатки.
Снятие цилиндра
1. Извлеките аккумулятор из приводного блока.
2. Положите насадку вверх дном на ровную
устойчивую поверхность.
3. Используйте прилагаемый шестигранный ключ
5 мм, чтобы открутить два стопорных болта опоры
подшипника цилиндра очистителя (Рис. E1).
4. Нажимайте на цилиндр очистителя влево, пока
шлицевой вал на правом конце не выйдет из
шлицевой ступицы устройства (Рис. E2).
5. Снимите цилиндр очистителя с устройства
(Рис. E3).
Опора
E1-1 E1-2
подшипника
E2-1 Шлицевой вал E2-2
Установка нового цилиндра
1. Поместите опору подшипника нового цилиндра на
основание устройства и сдвиньте цилиндр влево
до упора (Рис. F1).
2. Выровняйте и вставьте шлицевой вал с правой
стороны цилиндра в шлицевую ступицу устройства
(Рис. F2).
3. Совместите два отверстия опоры подшипника
с отверстиями основания и закрепите опору
подшипника на основании с помощью стопорных
болтов (Рис. F3).
ЗАМЕНА ЗУБЬЕВ
При нормальном использовании зубья со временем
могут изнашиваться или ломаться. Если регулировка
глубины зубьев больше не обеспечивает нужной
производительности очистки или зуб сломался,
выполните следующие действия для замены зубьев.
Снятие зуба
1. Извлеките аккумулятор из приводного блока.
2. Положите насадку вверх дном на ровную
устойчивую поверхность.
3. Вставьте два штифта зуба в паз 1 цилиндра и
снимите зуб с цилиндра, как показано на Рис. G.
G-1
Установка зуба (Рис. H)
1. Вставьте штифт зуба в паз 1 цилиндра (шаг 1).
2. Вставьте опору зуба в паз 2 цилиндра (шаг 2).
3. Вставьте два штифта зуба в паз 1, сдвиньте
вперед до положения в пазу 3, и два штифта
автоматически встанут на место (шаги 3 и 4).
H-1
H-3
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
◾
Извлеките аккумулятор из приводного блока.
◾
Перед помещением устройства на хранение всегда
дожидайтесь, пока оно остынет.
◾
Тщательно очистите устройство перед хранением.
◾
Храните устройство в сухом, хорошо
Цилиндр
проветриваемом, закрытом или высоком месте,
очистителя
недоступном для детей. Не храните устройство
рядом с удобрениями, бензином или другими
Шлицевая ступица
химическими веществами.
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
Штифт G-2 Паз 1
Штифт H-2 Паз 1
Паз 2 H-4 Паз 3
Не выбрасывайте электроприборы,
зарядные устройства и аккумуляторные
батареи вместе с бытовыми отходами!
Отправьте данное изделие на
переработку в специализированное
предприятие или сдайте его для
раздельного сбора. Устройства должны
быть возвращены на
перерабатывающее предприятие, не
наносящее ущерба окружающей среде.
ОЧИСТИТЕЛЬ ГАЗОНА — DA1400
