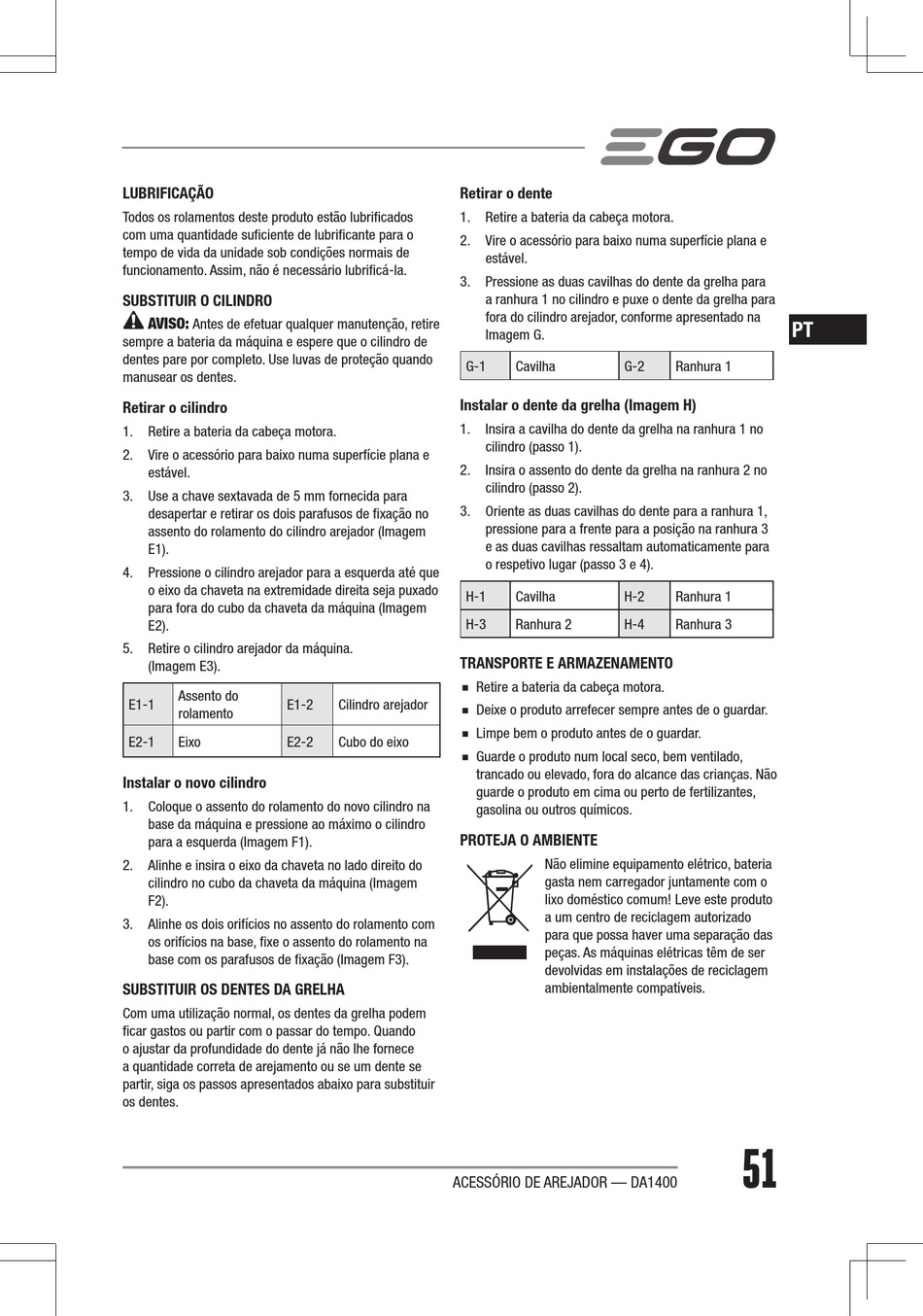

LUBRIFICAÇÃO
Todos os rolamentos deste produto estão lubrificados
com uma quantidade suficiente de lubrificante para o
tempo de vida da unidade sob condições normais de
funcionamento. Assim, não é necessário lubrificá-la.
SUBSTITUIR O CILINDRO
AVISO:
Antes de efetuar qualquer manutenção, retire
sempre a bateria da máquina e espere que o cilindro de
dentes pare por completo. Use luvas de proteção quando
manusear os dentes.
Retirar o cilindro
1. Retire a bateria da cabeça motora.
2. Vire o acessório para baixo numa superfície plana e
estável.
3. Use a chave sextavada de 5 mm fornecida para
desapertar e retirar os dois parafusos de fixação no
assento do rolamento do cilindro arejador (Imagem
E1).
4. Pressione o cilindro arejador para a esquerda até que
o eixo da chaveta na extremidade direita seja puxado
para fora do cubo da chaveta da máquina (Imagem
E2).
5. Retire o cilindro arejador da máquina.
(Imagem E3).
Assento do
E1-1 E1-2
rolamento
E2-1 Eixo E2-2
Instalar o novo cilindro
1. Coloque o assento do rolamento do novo cilindro na
base da máquina e pressione ao máximo o cilindro
para a esquerda (Imagem F1).
2. Alinhe e insira o eixo da chaveta no lado direito do
cilindro no cubo da chaveta da máquina (Imagem
F2).
3. Alinhe os dois orifícios no assento do rolamento com
os orifícios na base, fixe o assento do rolamento na
base com os parafusos de fixação (Imagem F3).
SUBSTITUIR OS DENTES DA GRELHA
Com uma utilização normal, os dentes da grelha podem
ficar gastos ou partir com o passar do tempo. Quando
o ajustar da profundidade do dente já não lhe fornece
a quantidade correta de arejamento ou se um dente se
partir, siga os passos apresentados abaixo para substituir
os dentes.
Retirar o dente
1. Retire a bateria da cabeça motora.
2. Vire o acessório para baixo numa superfície plana e
estável.
3. Pressione as duas cavilhas do dente da grelha para
a ranhura 1 no cilindro e puxe o dente da grelha para
fora do cilindro arejador, conforme apresentado na
Imagem G.
G-1
Instalar o dente da grelha (Imagem H)
1. Insira a cavilha do dente da grelha na ranhura 1 no
cilindro (passo 1).
2. Insira o assento do dente da grelha na ranhura 2 no
cilindro (passo 2).
3. Oriente as duas cavilhas do dente para a ranhura 1,
pressione para a frente para a posição na ranhura 3
e as duas cavilhas ressaltam automaticamente para
o respetivo lugar (passo 3 e 4).
H-1
H-3
TRANSPORTE E ARMAZENAMENTO
◾
Retire a bateria da cabeça motora.
Cilindro arejador ◾
Deixe o produto arrefecer sempre antes de o guardar.
◾
Limpe bem o produto antes de o guardar.
Cubo do eixo
◾
Guarde o produto num local seco, bem ventilado,
trancado ou elevado, fora do alcance das crianças. Não
guarde o produto em cima ou perto de fertilizantes,
gasolina ou outros químicos.
PROTEJA O AMBIENTE
ACESSÓRIO DE AREJADOR — DA1400
Cavilha G-2 Ranhura 1
Cavilha H-2 Ranhura 1
Ranhura 2 H-4 Ranhura 3
Não elimine equipamento elétrico, bateria
gasta nem carregador juntamente com o
lixo doméstico comum! Leve este produto
a um centro de reciclagem autorizado
para que possa haver uma separação das
peças. As máquinas elétricas têm de ser
devolvidas em instalações de reciclagem
ambientalmente compatíveis.
