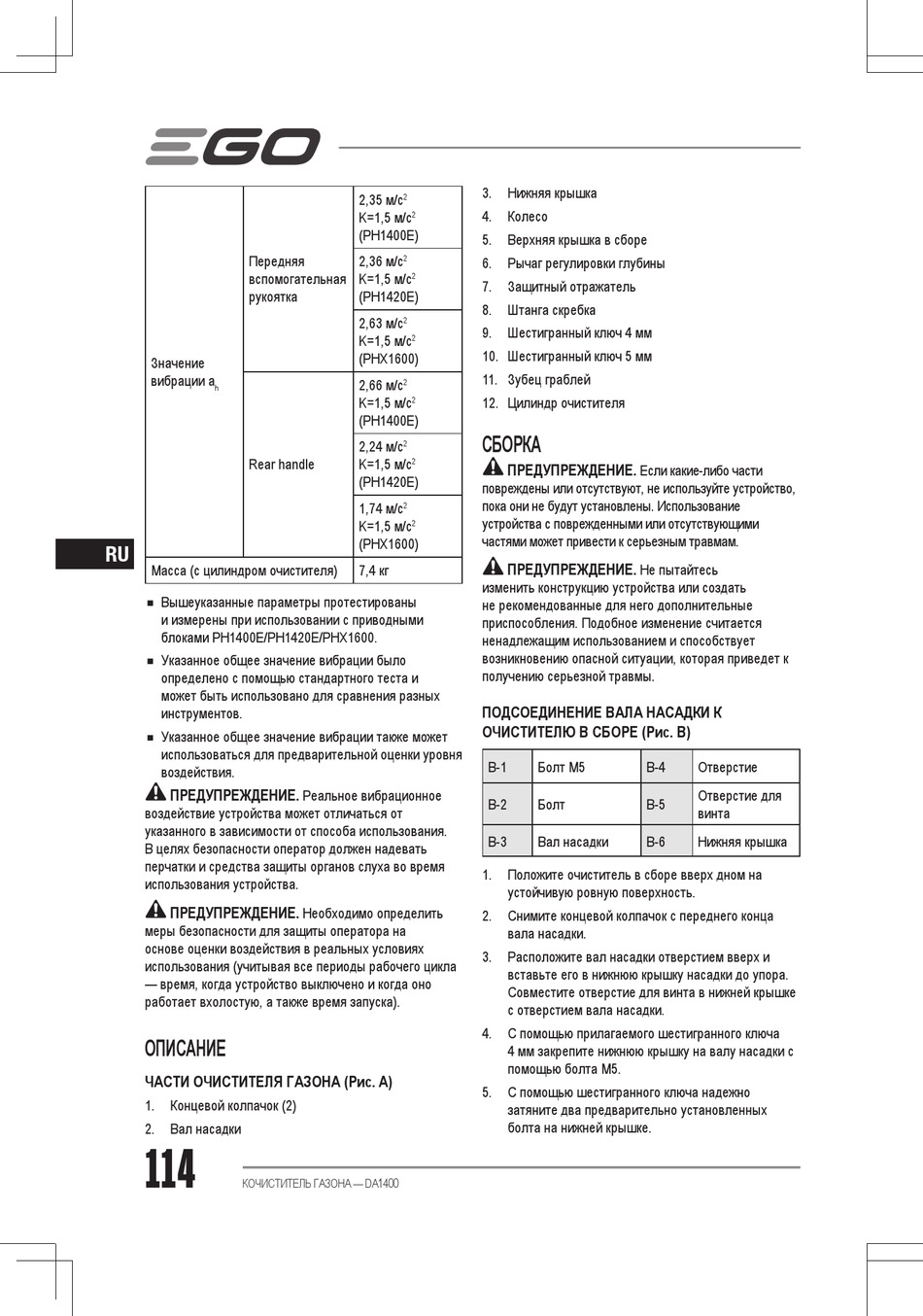

Передняя
вспомогательная
рукоятка
Значение
вибрации a
h
Rear handle
RU
Масса (с цилиндром очистителя)
◾
Вышеуказанные параметры протестированы
и измерены при использовании с приводными
блоками PH1400E/PH1420E/PHX1600.
◾
Указанное общее значение вибрации было
определено с помощью стандартного теста и
может быть использовано для сравнения разных
инструментов.
◾
Указанное общее значение вибрации также может
использоваться для предварительной оценки уровня
воздействия.
ПРЕДУПРЕЖДЕНИЕ.
воздействие устройства может отличаться от
указанного в зависимости от способа использования.
В целях безопасности оператор должен надевать
перчатки и средства защиты органов слуха во время
использования устройства.
ПРЕДУПРЕЖДЕНИЕ.
меры безопасности для защиты оператора на
основе оценки воздействия в реальных условиях
использования (учитывая все периоды рабочего цикла
— время, когда устройство выключено и когда оно
работает вхолостую, а также время запуска).
ОПИСАНИЕ
ЧАСТИ ОЧИСТИТЕЛЯ ГАЗОНА (Рис. A)
1. Концевой колпачок (2)
2. Вал насадки
114
КОЧИСТИТЕЛЬ ГАЗОНА — DA1400
2,35 м/с
2
K=1,5 м/с
2
(PH1400E)
2,36 м/с
2
K=1,5 м/с
2
(PH1420E)
2,63 м/с
2
K=1,5 м/с
2
(PHX1600)
2,66 м/с
2
K=1,5 м/с
2
(PH1400E)
2,24 м/с
2
K=1,5 м/с
2
(PH1420E)
1,74 м/с
2
K=1,5 м/с
2
(PHX1600)
7,4 кг
Реальное вибрационное
Необходимо определить
3. Нижняя крышка
4. Колесо
5. Верхняя крышка в сборе
6. Рычаг регулировки глубины
7. Защитный отражатель
8. Штанга скребка
9. Шестигранный ключ 4 мм
10. Шестигранный ключ 5 мм
11. Зубец граблей
12. Цилиндр очистителя
СБОРКА
ПРЕДУПРЕЖДЕНИЕ.
Если какие-либо части
повреждены или отсутствуют, не используйте устройство,
пока они не будут установлены. Использование
устройства с поврежденными или отсутствующими
частями может привести к серьезным травмам.
ПРЕДУПРЕЖДЕНИЕ.
Не пытайтесь
изменить конструкцию устройства или создать
не рекомендованные для него дополнительные
приспособления. Подобное изменение считается
ненадлежащим использованием и способствует
возникновению опасной ситуации, которая приведет к
получению серьезной травмы.
ПОДСОЕДИНЕНИЕ ВАЛА НАСАДКИ К
ОЧИСТИТЕЛЮ В СБОРЕ (Рис. B)
B-1
Болт M5
B-4
B-2
Болт
B-5
B-3
Вал насадки
B-6
1. Положите очиститель в сборе вверх дном на
устойчивую ровную поверхность.
2. Снимите концевой колпачок с переднего конца
вала насадки.
3. Расположите вал насадки отверстием вверх и
вставьте его в нижнюю крышку насадки до упора.
Совместите отверстие для винта в нижней крышке
с отверстием вала насадки.
4. С помощью прилагаемого шестигранного ключа
4 мм закрепите нижнюю крышку на валу насадки с
помощью болта M5.
5. С помощью шестигранного ключа надежно
затяните два предварительно установленных
болта на нижней крышке.
Отверстие
Отверстие для
винта
Нижняя крышка
