Eesmine
abikäepide
Vibratsiooni a
h
mõõtmine
Rear handle
Kaal (koos mururehitseja
silindriga)
◾
Ülalmainitud näitajaid on testitud ja mõõdetud,
kasutades toitepead PH1400E/PH1420E/PHX1600.
◾
Esitatud vibratsioonitaseme näit on mõõdetud
standardsete testmeetodite kohaselt ja seda võib
kasutada erinevate tööriistade võrdlemiseks.
◾
Esitatud vibratsioonitaseme näitu võib kasutada ka
algse kokkupuutehinnangu andmiseks.
HOIATUS:
Tegelikul kasutamisel tekkiv
vibratsioonitase võib esitatust erineda; turvalisuse
eesmärgil peaks masina kasutaja kandma tegelikes
kasutustingimustes kindaid ja kuulmiskaitsmeid.
HOIATUS:
Vajadus tuvastada ohutusmeetmed
kasutaja kaitsmiseks, mis põhinevad kokkupuute hinnangul
tegelikes kasutustingimustes (võttes arvesse kõiki töötsükli
osi, näiteks aja, mil masin on välja lülitatud ja kui see
ET
töötab tühikäigul, lisamine käivitusajale).
KIRJELDUS
MURUÕHUTAJA KIRJELDUS (Joonis A)
1. Otsakork (2)
2. Kinnitusvõll
3. Alumine kate
4. Ratas
5. Ülemise katte komplekt
218

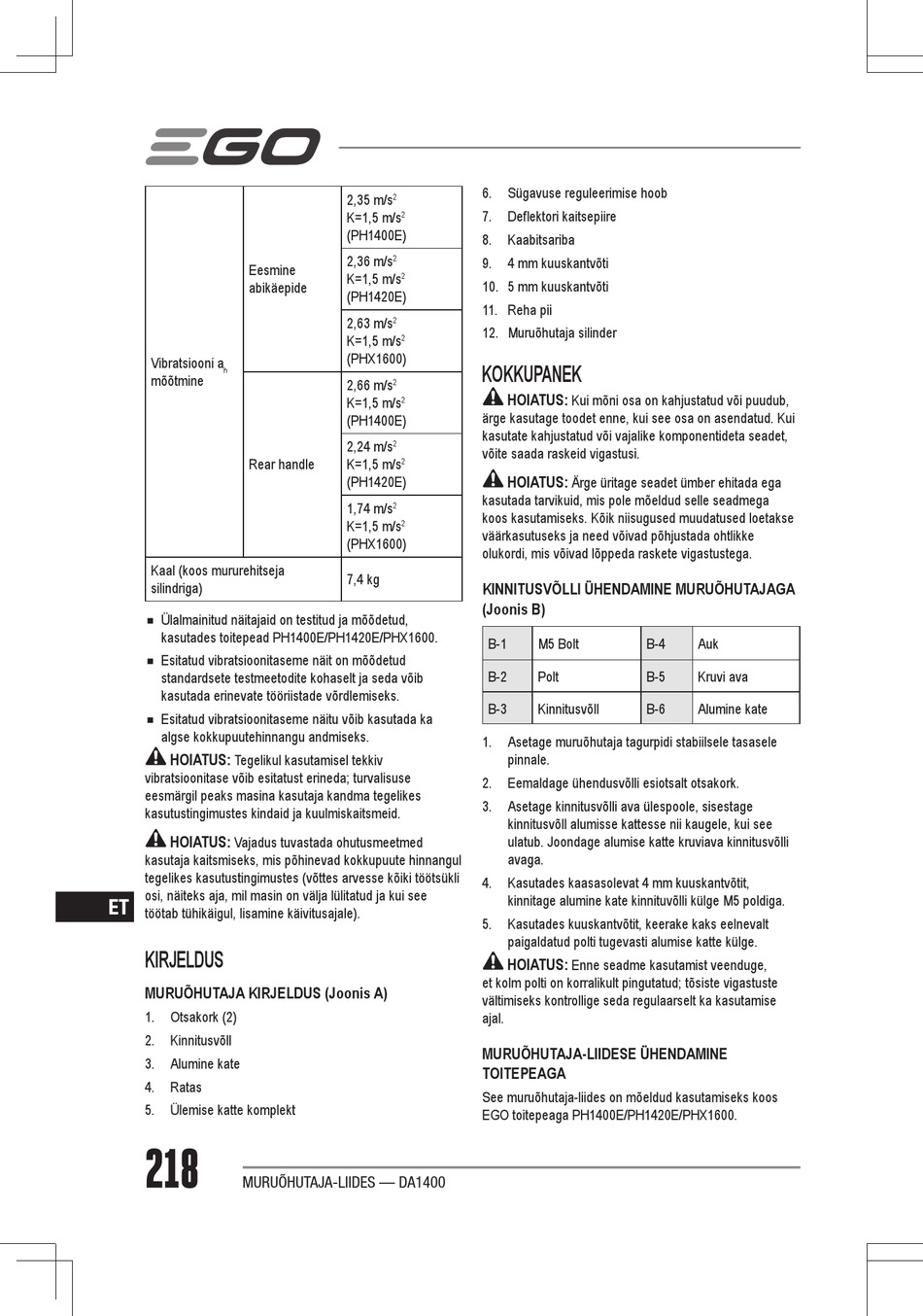

MURUÕHUTAJA-LIIDES — DA1400
6. Sügavuse reguleerimise hoob
2,35 m/s
2
7. Deflektori kaitsepiire
K=1,5 m/s
2
(PH1400E)
8. Kaabitsariba
2,36 m/s
2
9. 4 mm kuuskantvõti
K=1,5 m/s
2
10. 5 mm kuuskantvõti
(PH1420E)
11. Reha pii
2,63 m/s
2
12. Muruõhutaja silinder
K=1,5 m/s
2
(PHX1600)
KOKKUPANEK
2,66 m/s
2
HOIATUS:
K=1,5 m/s
2
ärge kasutage toodet enne, kui see osa on asendatud. Kui
(PH1400E)
kasutate kahjustatud või vajalike komponentideta seadet,
2,24 m/s
2
võite saada raskeid vigastusi.
K=1,5 m/s
2
HOIATUS:
(PH1420E)
kasutada tarvikuid, mis pole mõeldud selle seadmega
1,74 m/s
2
koos kasutamiseks. Kõik niisugused muudatused loetakse
K=1,5 m/s
2
väärkasutuseks ja need võivad põhjustada ohtlikke
(PHX1600)
olukordi, mis võivad lõppeda raskete vigastustega.
7,4 kg
KINNITUSVÕLLI ÜHENDAMINE MURUÕHUTAJAGA
(Joonis B)
B-1
B-2
B-3
1. Asetage muruõhutaja tagurpidi stabiilsele tasasele
pinnale.
2. Eemaldage ühendusvõlli esiotsalt otsakork.
3. Asetage kinnitusvõlli ava ülespoole, sisestage
kinnitusvõll alumisse kattesse nii kaugele, kui see
ulatub. Joondage alumise katte kruviava kinnitusvõlli
avaga.
4. Kasutades kaasasolevat 4 mm kuuskantvõtit,
kinnitage alumine kate kinnituvõlli külge M5 poldiga.
5. Kasutades kuuskantvõtit, keerake kaks eelnevalt
paigaldatud polti tugevasti alumise katte külge.
HOIATUS:
et kolm polti on korralikult pingutatud; tõsiste vigastuste
vältimiseks kontrollige seda regulaarselt ka kasutamise
ajal.
MURUÕHUTAJA-LIIDESE ÜHENDAMINE
TOITEPEAGA
See muruõhutaja-liides on mõeldud kasutamiseks koos
EGO toitepeaga PH1400E/PH1420E/PHX1600.
Kui mõni osa on kahjustatud või puudub,
Ärge üritage seadet ümber ehitada ega
M5 Bolt
B-4
Auk
Polt
B-5
Kruvi ava
Kinnitusvõll
B-6
Alumine kate
Enne seadme kasutamist veenduge,
