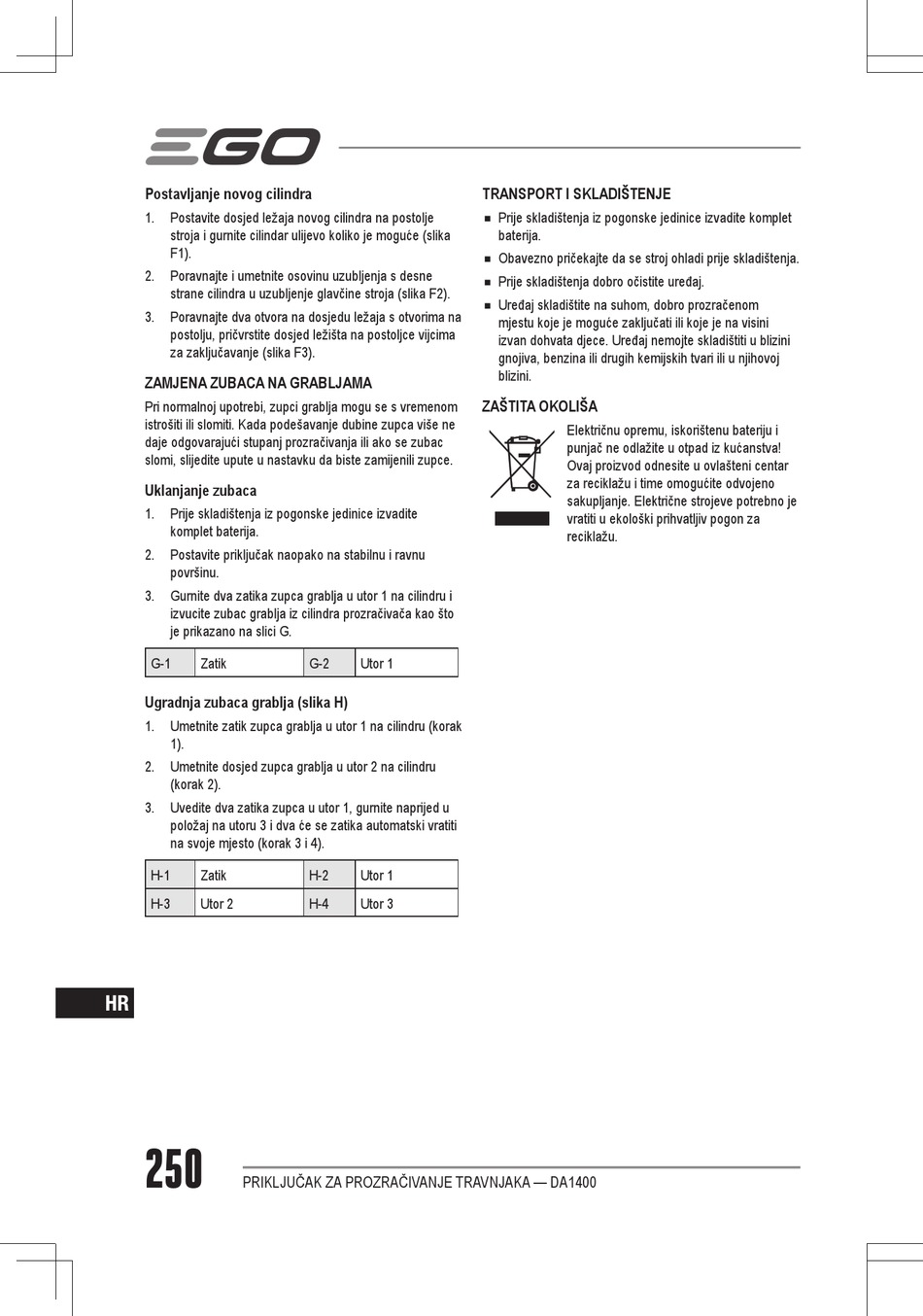

Ego Power+ DA1400 Anleitung Seite 250

Postavljanje novog cilindra
1. Postavite dosjed ležaja novog cilindra na postolje
stroja i gurnite cilindar ulijevo koliko je moguće (slika
F1).
2. Poravnajte i umetnite osovinu uzubljenja s desne
strane cilindra u uzubljenje glavčine stroja (slika F2).
3. Poravnajte dva otvora na dosjedu ležaja s otvorima na
postolju, pričvrstite dosjed ležišta na postoljce vijcima
za zaključavanje (slika F3).
ZAMJENA ZUBACA NA GRABLJAMA
Pri normalnoj upotrebi, zupci grablja mogu se s vremenom
istrošiti ili slomiti. Kada podešavanje dubine zupca više ne
daje odgovarajući stupanj prozračivanja ili ako se zubac
slomi, slijedite upute u nastavku da biste zamijenili zupce.
Uklanjanje zubaca
1. Prije skladištenja iz pogonske jedinice izvadite
komplet baterija.
2. Postavite priključak naopako na stabilnu i ravnu
površinu.
3. Gurnite dva zatika zupca grablja u utor 1 na cilindru i
izvucite zubac grablja iz cilindra prozračivača kao što
je prikazano na slici G.
G-1 Zatik
Ugradnja zubaca grablja (slika H)
1. Umetnite zatik zupca grablja u utor 1 na cilindru (korak
1).
2. Umetnite dosjed zupca grablja u utor 2 na cilindru
(korak 2).
3. Uvedite dva zatika zupca u utor 1, gurnite naprijed u
položaj na utoru 3 i dva će se zatika automatski vratiti
na svoje mjesto (korak 3 i 4).
H-1 Zatik
H-3 Utor 2
HR
250
PRIKLJUČAK ZA PROZRAČIVANJE TRAVNJAKA — DA1400
TRANSPORT I SKLADIŠTENJE
◾
◾
◾
◾
ZAŠTITA OKOLIŠA
G-2 Utor 1
H-2 Utor 1
H-4 Utor 3
Prije skladištenja iz pogonske jedinice izvadite komplet
baterija.
Obavezno pričekajte da se stroj ohladi prije skladištenja.
Prije skladištenja dobro očistite uređaj.
Uređaj skladištite na suhom, dobro prozračenom
mjestu koje je moguće zaključati ili koje je na visini
izvan dohvata djece. Uređaj nemojte skladištiti u blizini
gnojiva, benzina ili drugih kemijskih tvari ili u njihovoj
blizini.
Električnu opremu, iskorištenu bateriju i
punjač ne odlažite u otpad iz kućanstva!
Ovaj proizvod odnesite u ovlašteni centar
za reciklažu i time omogućite odvojeno
sakupljanje. Električne strojeve potrebno je
vratiti u ekološki prihvatljiv pogon za
reciklažu.
