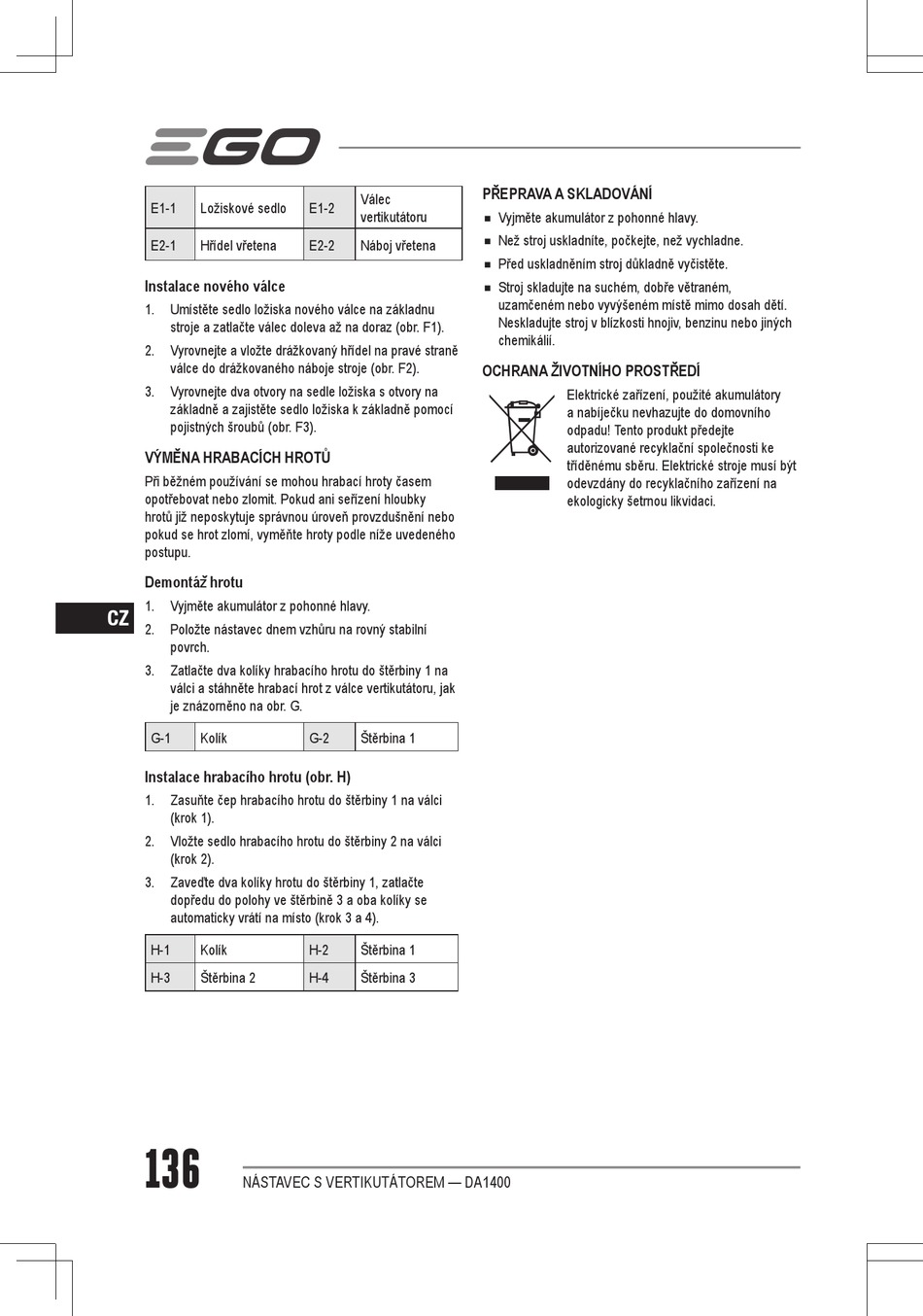

E1-1
Ložiskové sedlo
E2-1
Hřídel vřetena
Instalace nového válce
1. Umístěte sedlo ložiska nového válce na základnu
stroje a zatlačte válec doleva až na doraz (obr. F1).
2. Vyrovnejte a vložte drážkovaný hřídel na pravé straně
válce do drážkovaného náboje stroje (obr. F2).
3. Vyrovnejte dva otvory na sedle ložiska s otvory na
základně a zajistěte sedlo ložiska k základně pomocí
pojistných šroubů (obr. F3).
VÝMĚNA HRABACÍCH HROTŮ
Při běžném používání se mohou hrabací hroty časem
opotřebovat nebo zlomit. Pokud ani seřízení hloubky
hrotů již neposkytuje správnou úroveň provzdušnění nebo
pokud se hrot zlomí, vyměňte hroty podle níže uvedeného
postupu.
Demontáž hrotu
1. Vyjměte akumulátor z pohonné hlavy.
CZ
2. Položte nástavec dnem vzhůru na rovný stabilní
povrch.
3. Zatlačte dva kolíky hrabacího hrotu do štěrbiny 1 na
válci a stáhněte hrabací hrot z válce vertikutátoru, jak
je znázorněno na obr. G.
G-1
Kolík
Instalace hrabacího hrotu (obr. H)
1. Zasuňte čep hrabacího hrotu do štěrbiny 1 na válci
(krok 1).
2. Vložte sedlo hrabacího hrotu do štěrbiny 2 na válci
(krok 2).
3. Zaveďte dva kolíky hrotu do štěrbiny 1, zatlačte
dopředu do polohy ve štěrbině 3 a oba kolíky se
automaticky vrátí na místo (krok 3 a 4).
H-1
Kolík
H-3
Štěrbina 2
136
NÁSTAVEC S VERTIKUTÁTOREM — DA1400
PŘEPRAVA A SKLADOVÁNÍ
Válec
E1-2
◾
vertikutátoru
◾
E2-2
Náboj vřetena
◾
◾
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
G-2
Štěrbina 1
H-2
Štěrbina 1
H-4
Štěrbina 3
Vyjměte akumulátor z pohonné hlavy.
Než stroj uskladníte, počkejte, než vychladne.
Před uskladněním stroj důkladně vyčistěte.
Stroj skladujte na suchém, dobře větraném,
uzamčeném nebo vyvýšeném místě mimo dosah dětí.
Neskladujte stroj v blízkosti hnojiv, benzinu nebo jiných
chemikálií.
Elektrické zařízení, použité akumulátory
a nabíječku nevhazujte do domovního
odpadu! Tento produkt předejte
autorizované recyklační společnosti ke
tříděnému sběru. Elektrické stroje musí být
odevzdány do recyklačního zařízení na
ekologicky šetrnou likvidaci.
