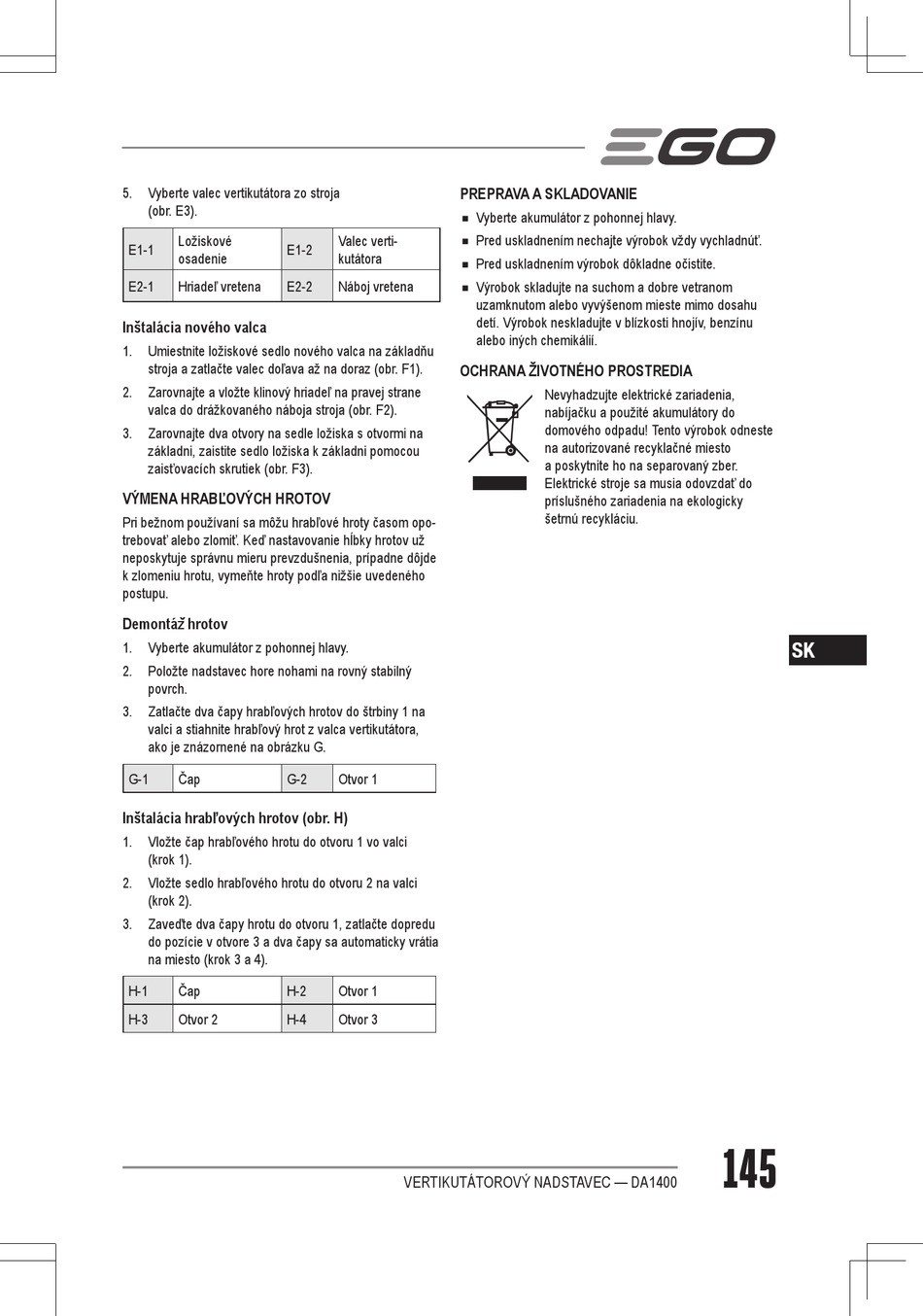

5. Vyberte valec vertikutátora zo stroja
(obr. E3).
Ložiskové
E1-1
E1-2
osadenie
E2-1
Hriadeľ vretena
E2-2
Inštalácia nového valca
1. Umiestnite ložiskové sedlo nového valca na základňu
stroja a zatlačte valec doľava až na doraz (obr. F1).
2. Zarovnajte a vložte klinový hriadeľ na pravej strane
valca do drážkovaného náboja stroja (obr. F2).
3. Zarovnajte dva otvory na sedle ložiska s otvormi na
základni, zaistite sedlo ložiska k základni pomocou
zaisťovacích skrutiek (obr. F3).
VÝMENA HRABĽOVÝCH HROTOV
Pri bežnom používaní sa môžu hrabľové hroty časom opo-
trebovať alebo zlomiť. Keď nastavovanie hĺbky hrotov už
neposkytuje správnu mieru prevzdušnenia, prípadne dôjde
k zlomeniu hrotu, vymeňte hroty podľa nižšie uvedeného
postupu.
Demontáž hrotov
1. Vyberte akumulátor z pohonnej hlavy.
2. Položte nadstavec hore nohami na rovný stabilný
povrch.
3. Zatlačte dva čapy hrabľových hrotov do štrbiny 1 na
valci a stiahnite hrabľový hrot z valca vertikutátora,
ako je znázornené na obrázku G.
G-1
Čap
G-2
Inštalácia hrabľových hrotov (obr. H)
1. Vložte čap hrabľového hrotu do otvoru 1 vo valci
(krok 1).
2. Vložte sedlo hrabľového hrotu do otvoru 2 na valci
(krok 2).
3. Zaveďte dva čapy hrotu do otvoru 1, zatlačte dopredu
do pozície v otvore 3 a dva čapy sa automaticky vrátia
na miesto (krok 3 a 4).
H-1
Čap
H-2
H-3
Otvor 2
H-4
PREPRAVA A SKLADOVANIE
◾
Vyberte akumulátor z pohonnej hlavy.
◾
Valec verti-
Pred uskladnením nechajte výrobok vždy vychladnúť.
kutátora
◾
Pred uskladnením výrobok dôkladne očistite.
◾
Náboj vretena
Výrobok skladujte na suchom a dobre vetranom
uzamknutom alebo vyvýšenom mieste mimo dosahu
detí. Výrobok neskladujte v blízkosti hnojív, benzínu
alebo iných chemikálií.
OCHRANA ŽIVOTNÉHO PROSTREDIA
Otvor 1
Otvor 1
Otvor 3
VERTIKUTÁTOROVÝ NADSTAVEC — DA1400
Nevyhadzujte elektrické zariadenia,
nabíjačku a použité akumulátory do
domového odpadu! Tento výrobok odneste
na autorizované recyklačné miesto
a poskytnite ho na separovaný zber.
Elektrické stroje sa musia odovzdať do
príslušného zariadenia na ekologicky
šetrnú recykláciu.
SK
145
