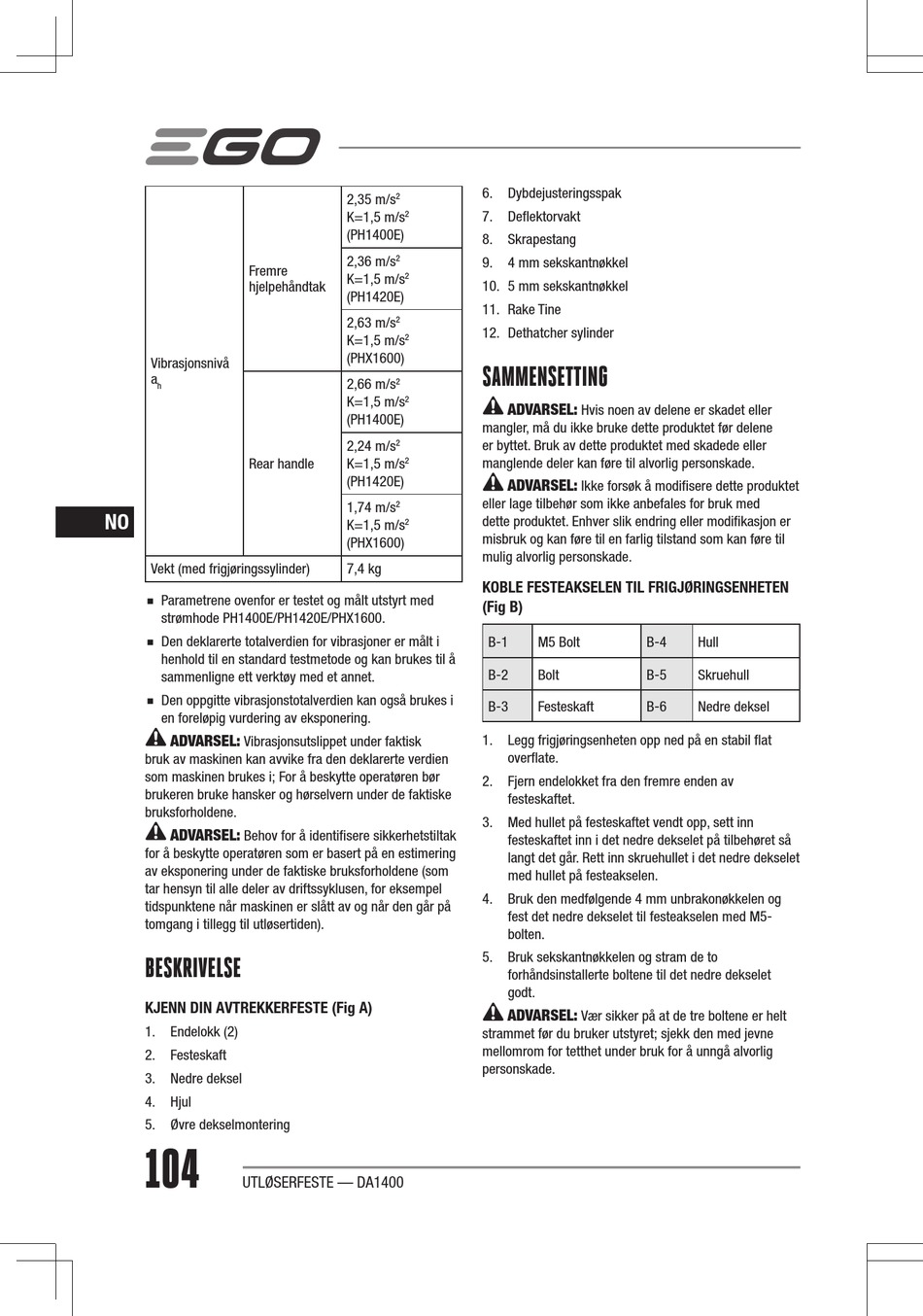

Ego Power+ DA1400 Anleitung Seite 104

Fremre
hjelpehåndtak
Vibrasjonsnivå
a
h
Rear handle
NO
Vekt (med frigjøringssylinder)
◾
Parametrene ovenfor er testet og målt utstyrt med
strømhode PH1400E/PH1420E/PHX1600.
◾
Den deklarerte totalverdien for vibrasjoner er målt i
henhold til en standard testmetode og kan brukes til å
sammenligne ett verktøy med et annet.
◾
Den oppgitte vibrasjonstotalverdien kan også brukes i
en foreløpig vurdering av eksponering.
ADVARSEL:
Vibrasjonsutslippet under faktisk
bruk av maskinen kan avvike fra den deklarerte verdien
som maskinen brukes i; For å beskytte operatøren bør
brukeren bruke hansker og hørselvern under de faktiske
bruksforholdene.
ADVARSEL:
Behov for å identifisere sikkerhetstiltak
for å beskytte operatøren som er basert på en estimering
av eksponering under de faktiske bruksforholdene (som
tar hensyn til alle deler av driftssyklusen, for eksempel
tidspunktene når maskinen er slått av og når den går på
tomgang i tillegg til utløsertiden).
BESKRIVELSE
KJENN DIN AVTREKKERFESTE (Fig A)
1. Endelokk (2)
2. Festeskaft
3. Nedre deksel
4. Hjul
5. Øvre dekselmontering
104
UTLØSERFESTE — DA1400
6. Dybdejusteringsspak
2,35 m/s
2
7. Deflektorvakt
K=1,5 m/s
2
(PH1400E)
8. Skrapestang
2,36 m/s
2
9. 4 mm sekskantnøkkel
K=1,5 m/s 2
10. 5 mm sekskantnøkkel
(PH1420E)
11. Rake Tine
2,63 m/s
2
12. Dethatcher sylinder
K=1,5 m/s
2
(PHX1600)
SAMMENSETTING
2,66 m/s
2
K=1,5 m/s
2
ADVARSEL:
(PH1400E)
mangler, må du ikke bruke dette produktet før delene
er byttet. Bruk av dette produktet med skadede eller
2,24 m/s 2
manglende deler kan føre til alvorlig personskade.
K=1,5 m/s
2
(PH1420E)
ADVARSEL:
eller lage tilbehør som ikke anbefales for bruk med
1,74 m/s
2
dette produktet. Enhver slik endring eller modifikasjon er
K=1,5 m/s
2
misbruk og kan føre til en farlig tilstand som kan føre til
(PHX1600)
mulig alvorlig personskade.
7,4 kg
KOBLE FESTEAKSELEN TIL FRIGJØRINGSENHETEN
(Fig B)
B-1
B-2
B-3
1. Legg frigjøringsenheten opp ned på en stabil flat
overflate.
2. Fjern endelokket fra den fremre enden av
festeskaftet.
3. Med hullet på festeskaftet vendt opp, sett inn
festeskaftet inn i det nedre dekselet på tilbehøret så
langt det går. Rett inn skruehullet i det nedre dekselet
med hullet på festeakselen.
4. Bruk den medfølgende 4 mm unbrakonøkkelen og
fest det nedre dekselet til festeakselen med M5-
bolten.
5. Bruk sekskantnøkkelen og stram de to
forhåndsinstallerte boltene til det nedre dekselet
godt.
ADVARSEL:
strammet før du bruker utstyret; sjekk den med jevne
mellomrom for tetthet under bruk for å unngå alvorlig
personskade.
Hvis noen av delene er skadet eller
Ikke forsøk å modifisere dette produktet
M5 Bolt B-4 Hull
Bolt B-5 Skruehull
Festeskaft B-6 Nedre deksel
Vær sikker på at de tre boltene er helt
