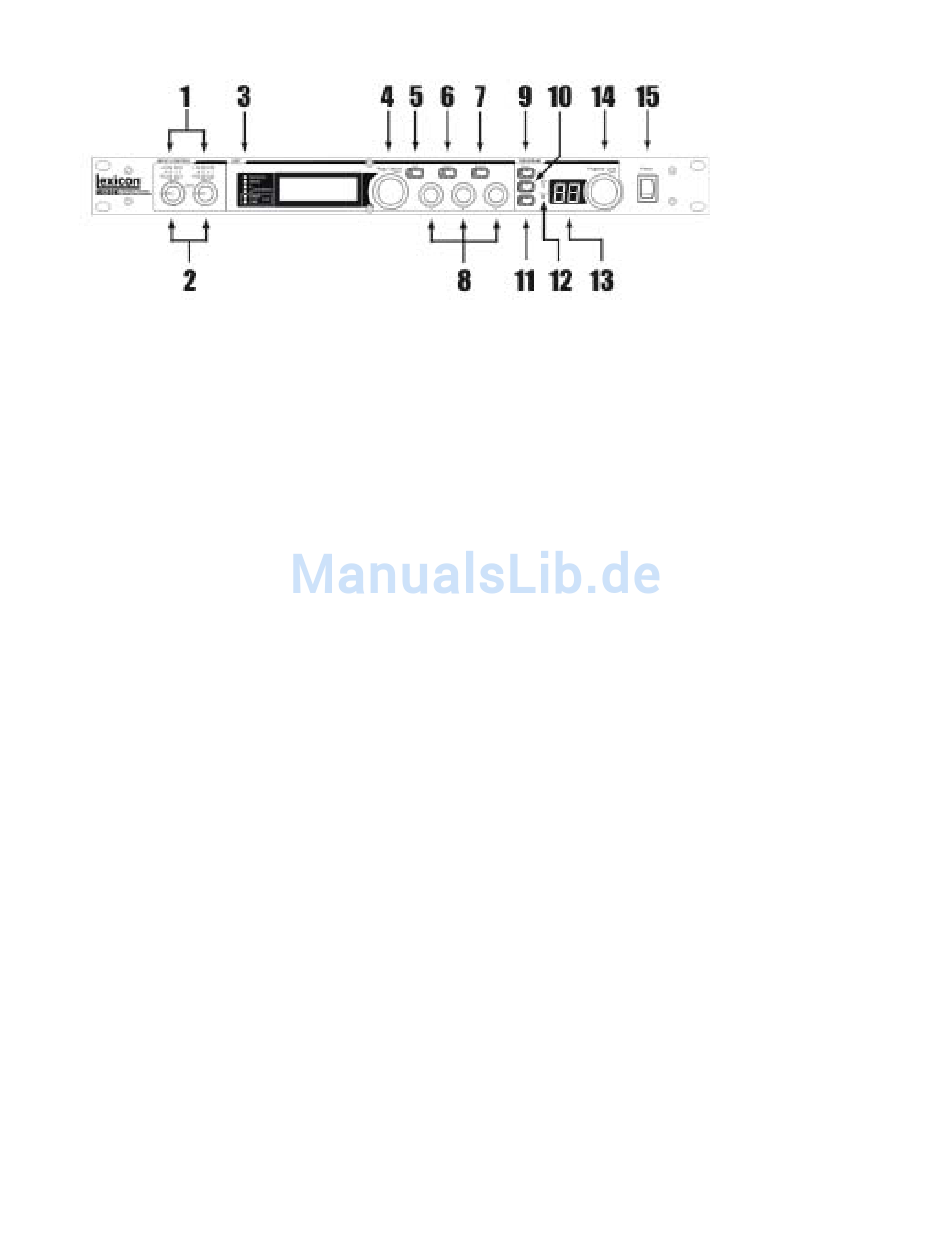

Die Vorderseite
1. Gain LEDs
Jedes Paar der Eingangs LEDs zeigt den Eingangspegel der an den
Eingängen des MX400 anliegt. Der Regelbereich liegt bei -24dB, -
12dB, -6dB und 0dB.
2. Eingangsregler A und B
Jeder Eingangsregler kontrolliert die Eingangslautstärke des
jeweiligen Eingangpaares.
3. Hauptanzeige
Die Hauptanzeige besteht aus 6 LEDs und einer LCD Anzeige. Die
LEDs zeigen an, welche Konfiguration am MX400 ausgewählt ist,
wann die S/PDIF I/O Synchronisation greift und sie zeigen ihnen die
USB Verbindung. Die LCD Anzeige zeigt ihnen Programm und
Parameter sowie System Information.
4. Page/Select Regler
Wird dazu benutzt um sich durch die Effekte, Parameter und die
System Menupunkte zu bewegen.
5. Exit
Indem sie diesen Knopf drücken, kommen sie aus dem angewählten
Menupunkt raus (ein Schritt zurück).
6. Tempo
Stellt die Delay Zeit des jeweiligen Delay Effektes ein.
7. Effekt Bypass
Drücken sie diesen Knopf umgehen sie alle Effekte des MX400, sie
hören das unbearbeitete Eingangssignal.
5
