Kompaktthermometer TMR31, TMR35
Endress+Hauser
1
≥ 3°

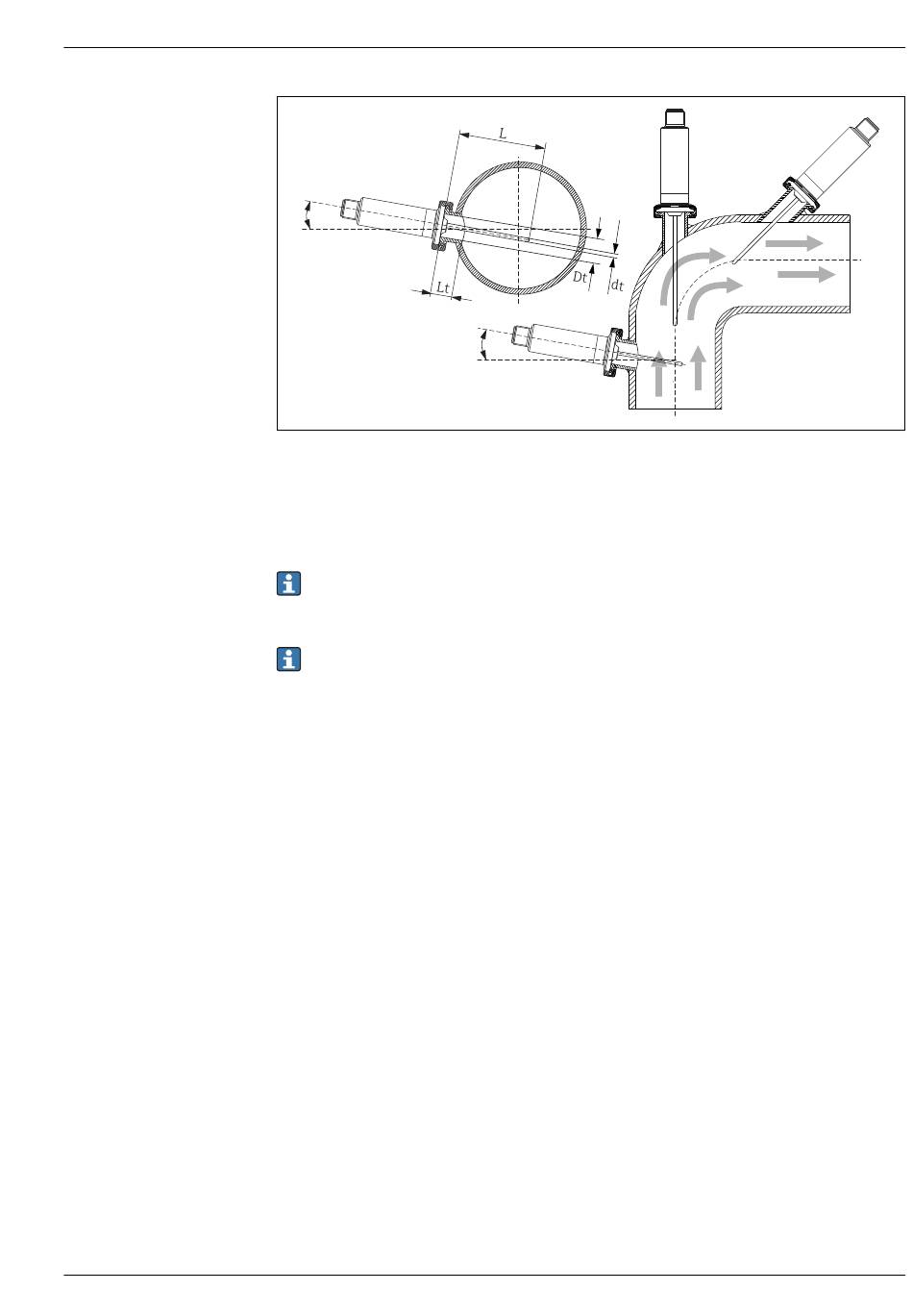

 3 Einbaubeispiele
1, 2 Senkrecht zur Strömungsrichtung, Einbau mit min. 3 °Neigung, um Selbstentleerung zu gewährleisten
3 An Winkelstücken
4 Schräger Einbau in Rohren mit kleinem Nenndurchmesser
L Einstecklänge
Die Anforderungen nach EHEDG und 3-A Sanitary Standard müssen eingehalten werden.
Einbauhinweis EHEDG/Reinigbarkeit: Lt ≤ (Dt-dt)
Einbauhinweis 3-A/Reinigbarkeit: Lt ≤ 2(Dt-dt)
Bei Rohren mit kleinen Nenndurchmessern empfiehlt es sich, dass die Spitze des Thermometers
weit genug in den Prozess ragt, um über die Achse der Rohrleitung hinaus zu reichen. Eine
andere Lösung kann ein schräger Einbau sein (4). Bei der Bestimmung der Eintauch- bzw. Ein-
stecklänge müssen alle Parameter des Thermometers und des zu messenden Mediums berück-
sichtigt werden (z. B. Durchflussgeschwindigkeit, Prozessdruck).
3
2
≥ 3°
4
A0012591
