Endress+Hauser TMR31 Technische Information Seite 13

Kompaktthermometer TMR31, TMR35
Messstoff - Aggregatzustand
Bauform, Maße
Endress+Hauser
v (ft/s)
v (m/s)
135
40
120
35
105
30
90
25
75
20
60
15
45
10
30
5
15
0
0
0 30
0 1

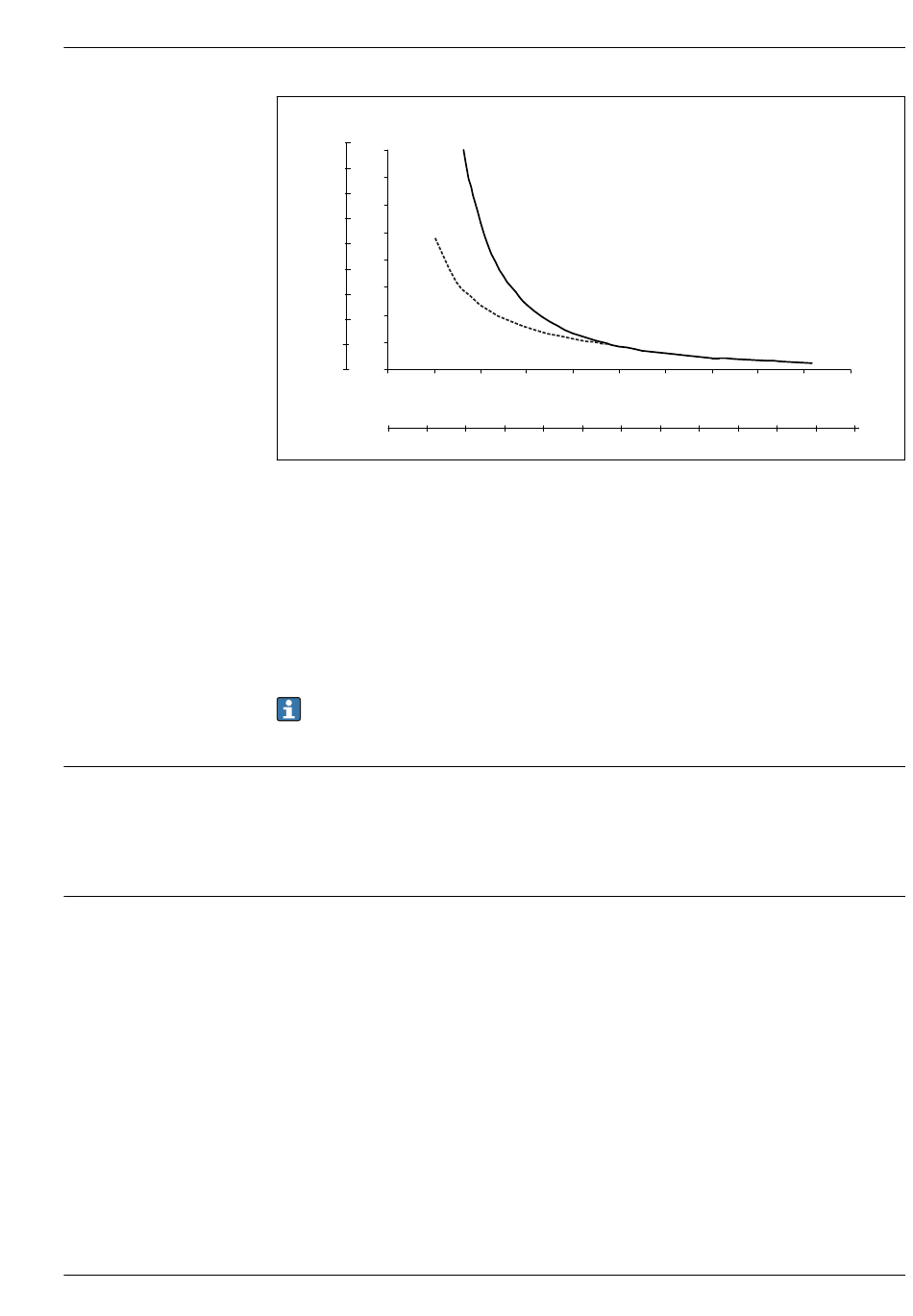

 6 Zulässige Anströmgeschwindigkeit in Abhängigkeit von der Einstecklänge
L Beströmte Einstecklänge
v Anströmgeschwindigkeit
A Medium Wasser bei T = 50 °C (122 °F)
B Medium überhitzter Dampf bei T = 200 °C (392 °F)
Die zulässige Anströmgeschwindigkeit ist das Minimum aus Resonanzgeschwindigkeit (Resonanzab-
stand 80%) und durch Beströmung verursachter Belastung oder Knickung, die zum Versagen des
Thermometerrohres bzw. zur Unterschreitung der Sicherheitszahl (1,9) führen würde. Die Berech-
nung erfolgte für die spezifizierten Grenzeinsatzbedingungen von T = 200 °C (392 °F) und Prozess-
druck p ≤ 100 bar (1 450 psi) Prozessdruck.
Die mechanische Belastbarkeit in Abhängigkeit der Einbau- und Prozessbedingungen kann
online im Schutzrohrberechnungstool TW Sizing Modul in der Endress+Hauser Applicator-Soft-
ware überprüft werden. →  22
Gasförmig oder flüssig (auch mit hoher Viskosität, z. B. Joghurt).
Konstruktiver Aufbau
Thermometer für allgemeine Anwendungen
B
A
60 90 120 150
L (mm)
2 3 4 5 6
L (in)
180 210 240 270
7 8 9 10
11
300
12
A0008065
13
