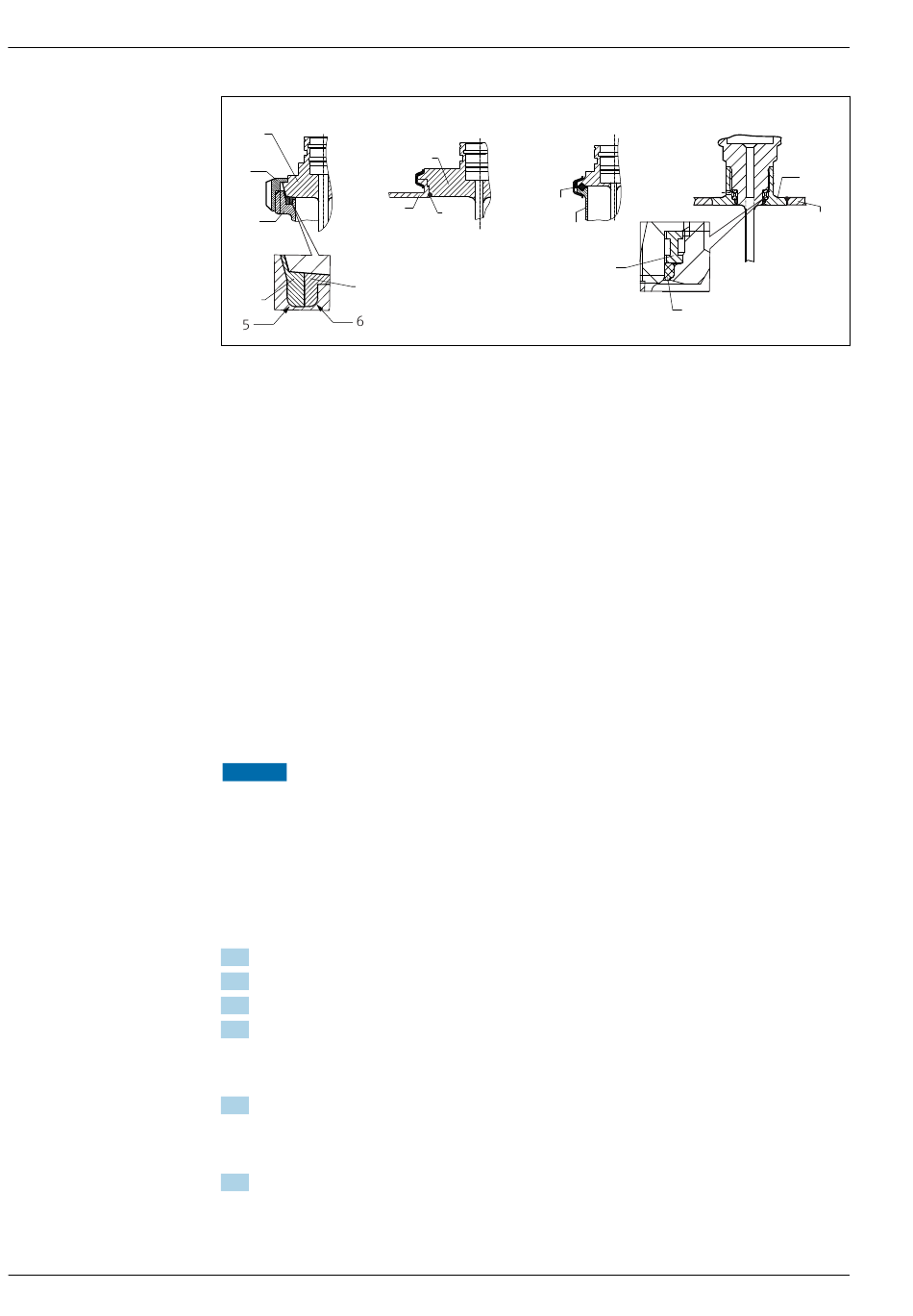

 4 Detaillierte Einbauhinweise bei hygienegerechter Installation
A Milchrohrverschraubung nach DIN 11851, nur in Verbindung mit EHEDG bescheinigtem und selbstzentrier-
enden Dichtring
1 Sensor mit Milchrohrverschraubung
2 Nutüberwurfmutter
3 Gegenanschluss
4 Zentrierring
5 R0.4
6 R0.4
7 Dichtungsring
B
Varivent ® - Prozessanschluss für VARINLINE
8 Sensor mit Varivent Anschluss
9 Gegenanschluss
10 O-Ring
C Clamp nach ISO 2852
11 Formdichtung
12 Gegenanschluss
D Prozessanschluss Liquiphant-M G1", horizontaler Einbau
13 Einschweißadapter
14 Behälterwand
15 O-Ring
16 Druckring
HINWEIS
Im Fehlerfall eines Dichtrings (O-Ring) oder einer Dichtung müssen folgende Maßnahmen
durchgeführt werden:
‣
Das Thermometer muss ausgebaut werden.
‣
Das Gewinde und die O-Ringnut/Dichtfläche müssen gereinigt werden.
‣
Der Dichtring bzw. die Dichtung müssen ausgetauscht werden.
‣
CIP muss nach dem Einbau durchgeführt werden.
Bei eingeschweißten Anschlüssen müssen die Schweißarbeiten auf der Prozessseite mit der erforder-
lichen Sorgfalt durchgeführt werden:
1. Geeigneten Schweißwerkstoff verwenden.
2. Bündig oder mit Schweißradius ≥ 3,2 mm (0,13 in) schweißen.
3. Vertiefungen, Falten, Spalten vermeiden.
4. Auf eine geschliffene und polierte Oberfläche, Ra ≤ 0,76 µm (30 µin) achten.
Damit die Reinigungsfähigkeit nicht beeinträchtig wird, muss beim Einbau des Thermometers fol-
gendes beachtet werden:
1. Der Sensor ist im eingebauten Zustand für CIP (cleaning in place) Reinigungen geeignet. Die
Reinigung erfolgt zusammen mit der Rohrleitung bzw. Tank. Bei Tankeinbauten mittels Pro-
zessanschlussstutzen ist zu gewährleisten, dass die Reinigungsarmatur diesen Bereich direkt
ansprüht um ihn auszureinigen.
2. Die Varivent®-Anschlüsse ermöglichen eine frontbündige Montage.
