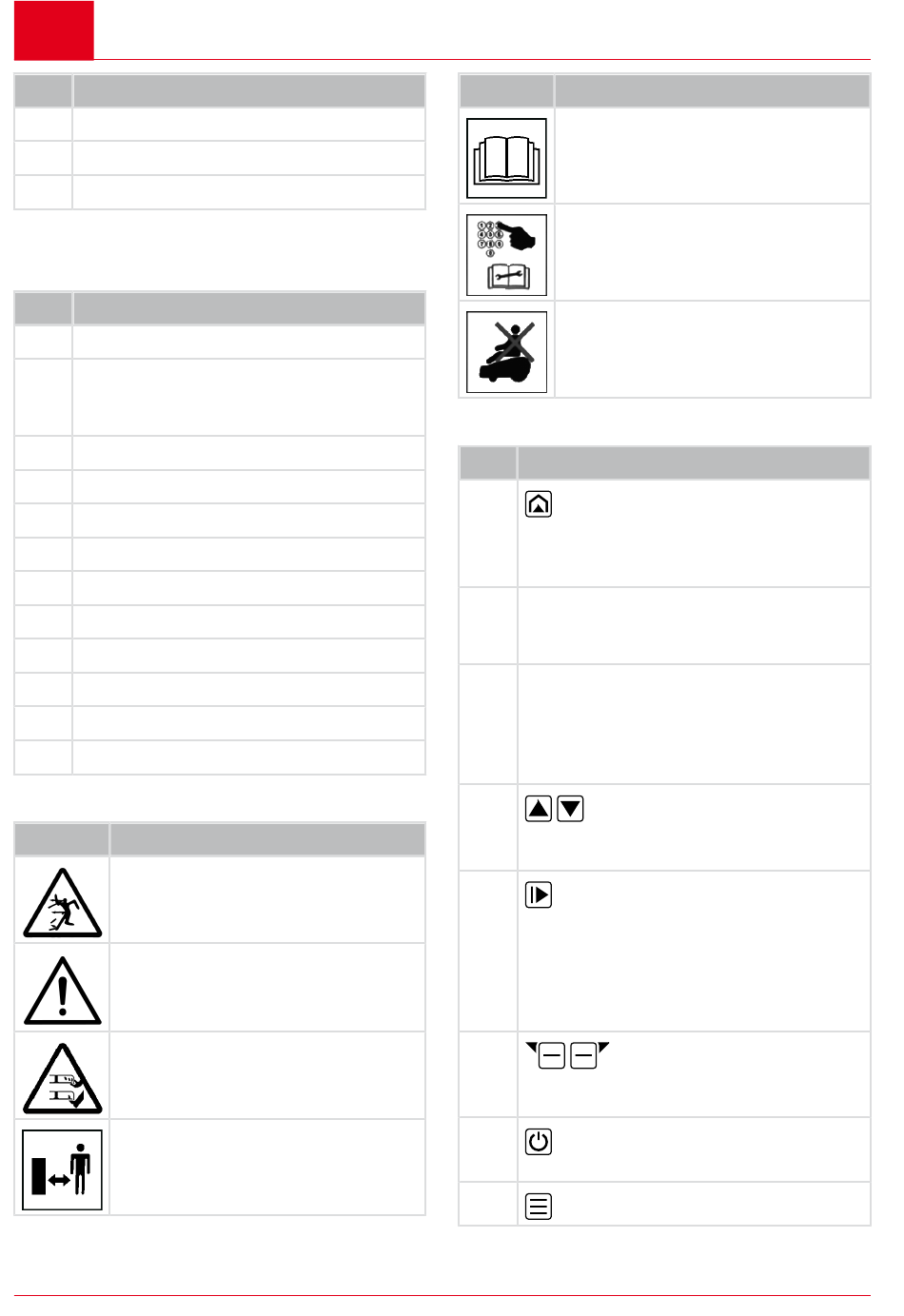

DE
Nr.
Bauteil
6
Basisstation inkl. Erdschrauben (5 Stk.)
7
Begrenzungskabel *
8
Winterabdeckung *
* modellabhängig (siehe technische Daten)
2.2
Roboter-Rasenmäher (02)
Nr.
Bauteil
1
Bedienfeld mit Display (innenliegend)
2
STOP-Taste (Stoppt das Gerät sofort
und die Schneidmesser innerhalb von
2 s)
3
Ladekontakte
4
Höhenverstellung (innenliegend)
5
Vordere Rollen (lenkbar)
6
Mähdeck
7
Antriebsrad
8
Messerteller
9
Befestigungsschraube
10
Räummesser
11
Schneidmesser
12
Akkuschacht
2.3
Symbole am Gerät
Symbol
Bedeutung
Verletzungsgefahr und Gefahr von
Sachschäden durch herausschleu-
dernde Gegenstände!
Besondere Vorsicht bei der Hand-
habung!
Hände und Füße vom Schneidwerk
fernhalten!
Sicherheitsabstand einhalten!
10
Symbol
Bedeutung
Vor der Inbetriebnahme die Be-
triebsanleitung lesen!
Zum Starten des Geräts die PIN
eingeben!
Nicht auf dem Gerät mitfahren!
2.4
Bedienfeld (03)
Nr.
Bauteil
1
(Home-Taste): Mähbetrieb abbre-
chen, Gerät fährt zurück in die Basissta-
tion. Es startet am nächsten Tag wieder
automatisch zur eingestellten Mähzeit.
2
Regensensor: Registriert, ob es regnet
(siehe Kapitel 7.4 "Regensensor einstel-
len", Seite 21).
3
Display: Zeigt den aktuellen Betriebszu-
stand des Geräts, den Namen des ge-
wählten Menüs, dessen Menüpunkte so-
wie auszuwählende Funktionen an (sie-
he Kapitel 2.5 "Display", Seite 11).
4
(Pfeiltasten): Menüpunkte aus-
wählen, Zahlenwerte erhöhen und ver-
ringern, zwischen Einstellungen wählen.
5
(Start/Pause-Taste):
■
1-mal drücken: Mähbetrieb manuell
starten und unterbrechen.
■
2-mal drücken: Mähbetrieb nach Be-
tätigen der Home-Taste sofort wie-
der aufnehmen.
6
(Funktionstasten): Die Funkti-
on aufrufen, die gerade oberhalb der
Taste im Display angezeigt wird.
7
(On/Off-Taste): Gerät ein- und aus-
schalten.
8
(Menütaste): Hauptmenü aufrufen.
Produktbeschreibung
Robolinho
