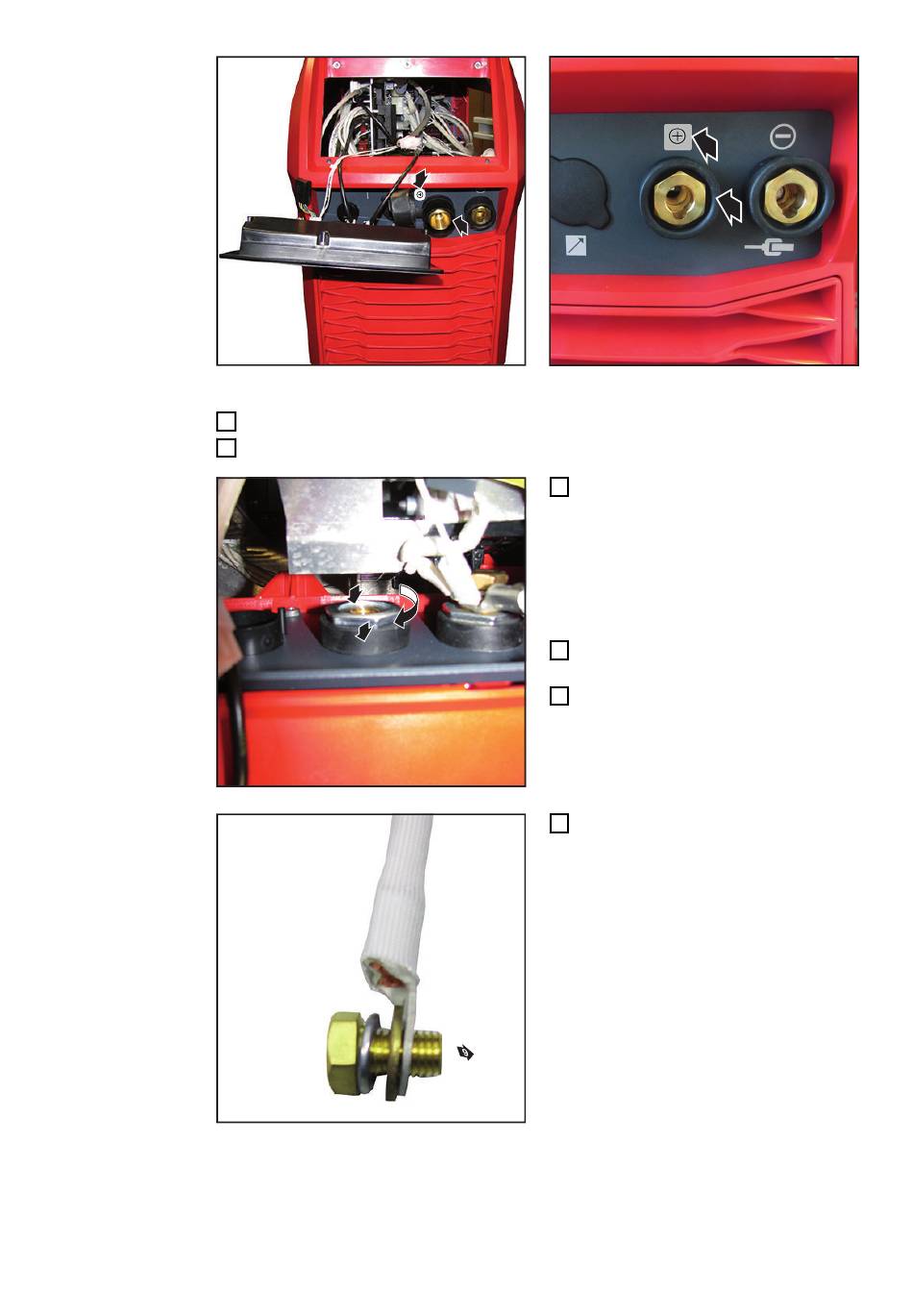

2e connecteur Plus Standard
4
5
22
4
Placer autocollant (+)
Placer le connecteur et le capot dans l'ouverture située sur la source de courant.
7
8
6
5
2e connecteur Plus Dinse
Placer la rondelle isolante sur le con-
6
necteur, à l'intérieur de la source de
courant.
Les guides du connecteur doivent se
trouver dans les cavités de la rondelle
isolante.
Placer l'écrou hexagonal sur le con-
7
necteur.
Serrer l'écrou hexagonal
8
Ouverture de clé 32 mm
Couple de serrage = 35 Nm.
Raccorder le câble avec la rondelle, la
9
rondelle belleville et la vis à tête hexa-
gonale au nouveau connecteur
Ouverture de clé 19 mm
Couple de serrage = 15 - 35 Nm
Le câble raccordé doit pointer vers le
haut.
4
5
