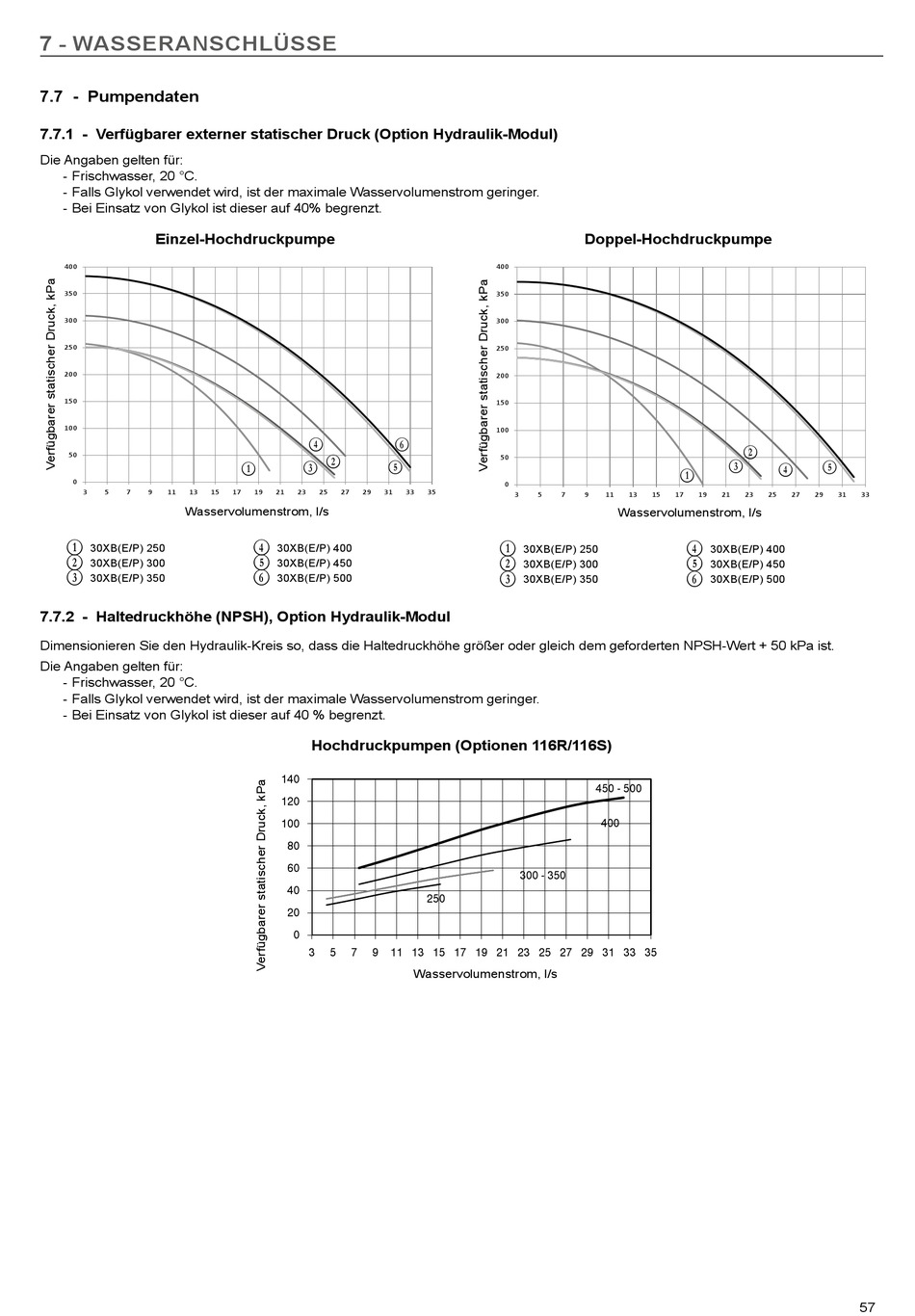

7 - WASSERANSCHLÜSSE
7.7 - Pumpendaten
7.7.1 - Verfügbarer externer statischer Druck (Option Hydraulik-Modul)
Die Angaben gelten für:
- Frischwasser, 20 °C.
- Falls Glykol verwendet wird, ist der maximale Wasservolumenstrom geringer.
- Bei Einsatz von Glykol ist dieser auf 40% begrenzt.
Einzel-Hochdruckpumpe
400
350
300
250
200
150
100
50
0
3 5 7 9 11 13 15
Wasservolumenstrom, l/s
B
30XB(E/P) 250
C
30XB(E/P) 300
D
30XB(E/P) 350
7.7.2 - Haltedruckhöhe (NPSH), Option Hydraulik-Modul
Dimensionieren Sie den Hydraulik-Kreis so, dass die Haltedruckhöhe größer oder gleich dem geforderten NPSH-Wert + 50 kPa ist.
Die Angaben gelten für:
- Frischwasser, 20 °C.
- Falls Glykol verwendet wird, ist der maximale Wasservolumenstrom geringer.
- Bei Einsatz von Glykol ist dieser auf 40 % begrenzt.
E G
C
D F
B
17 19 21 23 25 27 29 31 33
E
30XB(E/P) 400
F
30XB(E/P) 450
G
30XB(E/P) 500
Hochdruckpumpen (Optionen 116R/116S)
140
120
100
80
60
40
20
0
3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35
Doppel-Hochdruckpumpe
400
350
300
250
200
150
100
50
0
35
3 5 7 9
B
30XB(E/P) 250
C
30XB(E/P) 300
D
30XB(E/P) 350
300 - 350
250
Wasservolumenstrom, l/s
C
D
B
11 13 15 17 19 21 23 25
Wasservolumenstrom, l/s
E
30XB(E/P) 400
F
30XB(E/P) 450
G
30XB(E/P) 500
450 - 500
400
F
E
27 29 31 33
