Wartung und Pflege

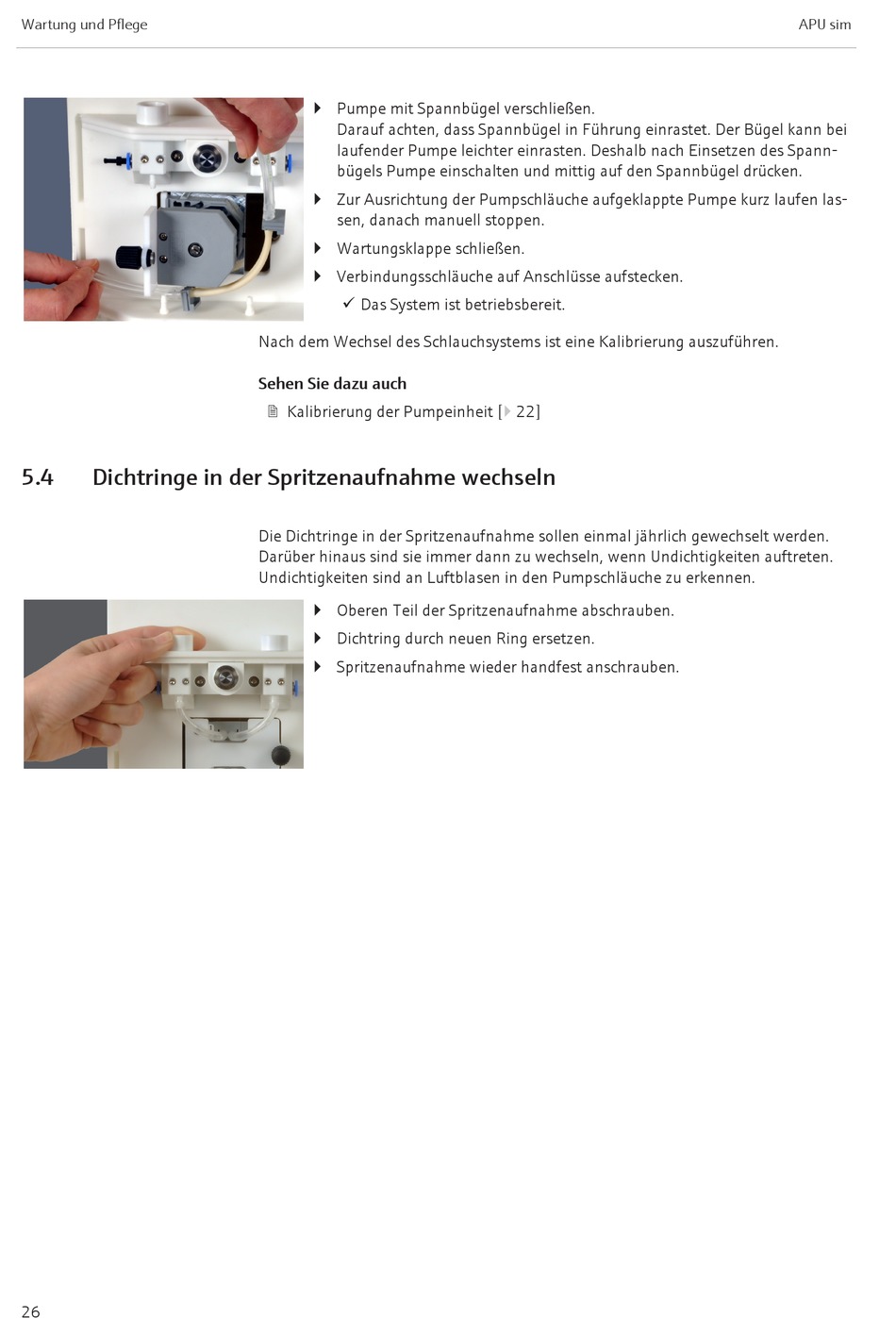

5.4 Dichtringe in der Spritzenaufnahme wechseln
26
} Pumpe mit Spannbügel verschließen.
Darauf achten, dass Spannbügel in Führung einrastet. Der Bügel kann bei
laufender Pumpe leichter einrasten. Deshalb nach Einsetzen des Spann-
bügels Pumpe einschalten und mittig auf den Spannbügel drücken.
} Zur Ausrichtung der Pumpschläuche aufgeklappte Pumpe kurz laufen las-
sen, danach manuell stoppen.
} Wartungsklappe schließen.
} Verbindungsschläuche auf Anschlüsse aufstecken.
ü Das System ist betriebsbereit.
Nach dem Wechsel des Schlauchsystems ist eine Kalibrierung auszuführen.
Sehen Sie dazu auch
2 Kalibrierung der Pumpeinheit [} 22]
Die Dichtringe in der Spritzenaufnahme sollen einmal jährlich gewechselt werden.
Darüber hinaus sind sie immer dann zu wechseln, wenn Undichtigkeiten auftreten.
Undichtigkeiten sind an Luftblasen in den Pumpschläuche zu erkennen.
} Oberen Teil der Spritzenaufnahme abschrauben.
} Dichtring durch neuen Ring ersetzen.
} Spritzenaufnahme wieder handfest anschrauben.
