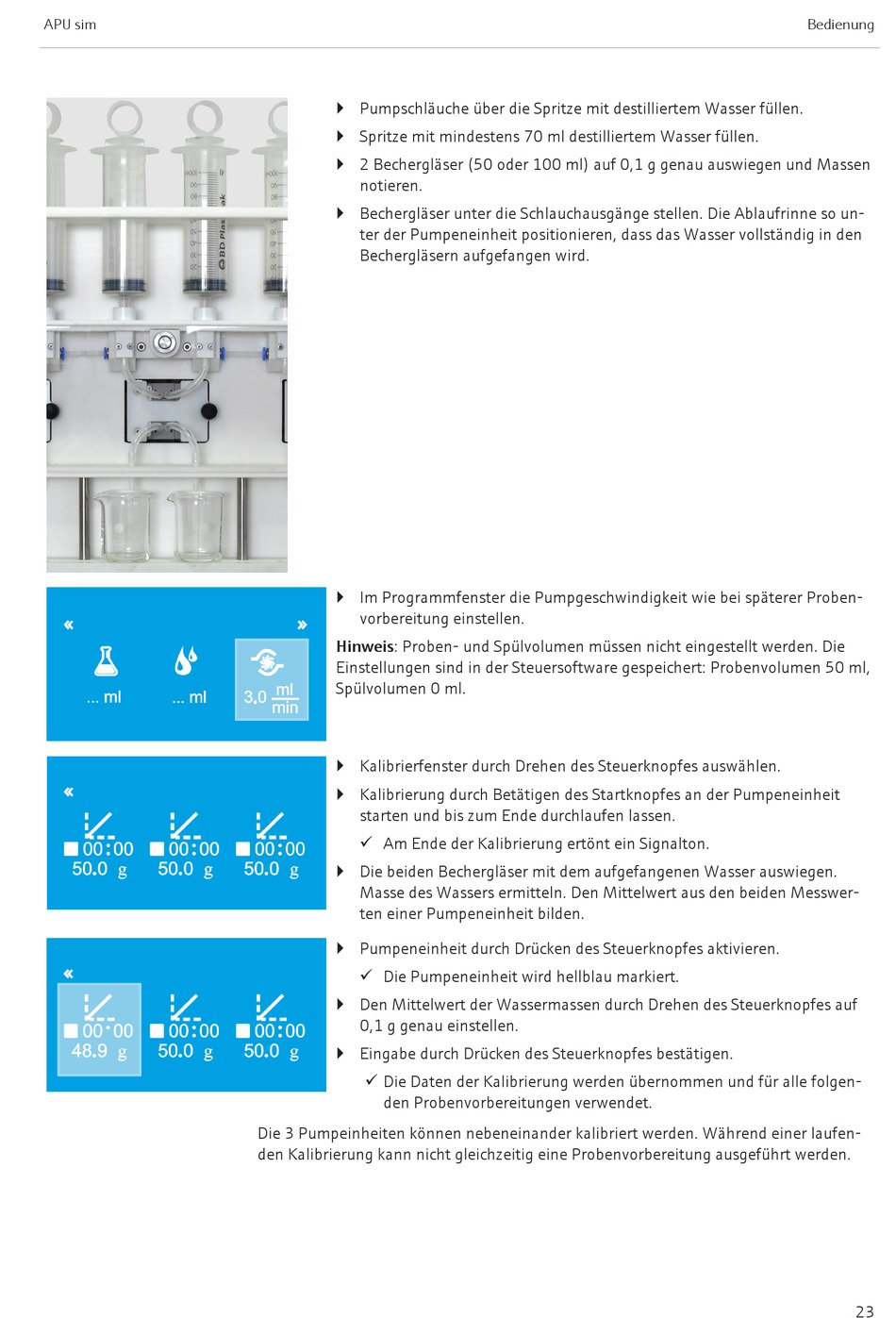

Endress+Hauser Analytik Jena APU sim Bedienungsanleitung Seite 23

APU sim
} Pumpschläuche über die Spritze mit destilliertem Wasser füllen.
} Spritze mit mindestens 70 ml destilliertem Wasser füllen.
} 2 Bechergläser (50 oder 100 ml) auf 0,1 g genau auswiegen und Massen
notieren.
} Bechergläser unter die Schlauchausgänge stellen. Die Ablaufrinne so un-
ter der Pumpeneinheit positionieren, dass das Wasser vollständig in den
Bechergläsern aufgefangen wird.
} Im Programmfenster die Pumpgeschwindigkeit wie bei späterer Proben-
vorbereitung einstellen.
Hinweis: Proben- und Spülvolumen müssen nicht eingestellt werden. Die
Einstellungen sind in der Steuersoftware gespeichert: Probenvolumen 50 ml,
Spülvolumen 0 ml.
} Kalibrierfenster durch Drehen des Steuerknopfes auswählen.
} Kalibrierung durch Betätigen des Startknopfes an der Pumpeneinheit
starten und bis zum Ende durchlaufen lassen.
ü Am Ende der Kalibrierung ertönt ein Signalton.
} Die beiden Bechergläser mit dem aufgefangenen Wasser auswiegen.
Masse des Wassers ermitteln. Den Mittelwert aus den beiden Messwer-
ten einer Pumpeneinheit bilden.
} Pumpeneinheit durch Drücken des Steuerknopfes aktivieren.
ü Die Pumpeneinheit wird hellblau markiert.
} Den Mittelwert der Wassermassen durch Drehen des Steuerknopfes auf
0,1 g genau einstellen.
} Eingabe durch Drücken des Steuerknopfes bestätigen.
ü Die Daten der Kalibrierung werden übernommen und für alle folgen-
den Probenvorbereitungen verwendet.
Die 3 Pumpeinheiten können nebeneinander kalibriert werden. Während einer laufen-
den Kalibrierung kann nicht gleichzeitig eine Probenvorbereitung ausgeführt werden.
Bedienung
23
