Aufbau und Funktion
3 Aufbau und Funktion
Aubau
10
Die Probenvorbereitungseinheit APU sim ist ein automatisches Adsorptionssystem für
folgende Probenvorbereitungen:
AOX- und AOF-Bestimmungen nach Säulenmethode
¡
SPE-AOX- und SPE-AOF-Bestimmungen
¡
EOF-Bestimmungen
¡
Mit dem Gerät können 6 Proben gleichzeitig bearbeitet werden. Für den Adsorptions-
vorgang können Probenvolumen, Spülvolumen und die Dosiergeschwindigkeiten variiert
werden.
Das Gerät verfügt über 3 Pumpeinheiten mit je 2 Kanälen, die über die interne
Steuereinheit geregelt werden. Die Parameter für die Probenvorbereitung können für je-
de Pumpeinheit separat eingestellt werden. Die 2 Kanäle einer Einheit werden mit den
gleichen Einstellungen betrieben. Sie werden häufig für Doppelbestimmungen genutzt.

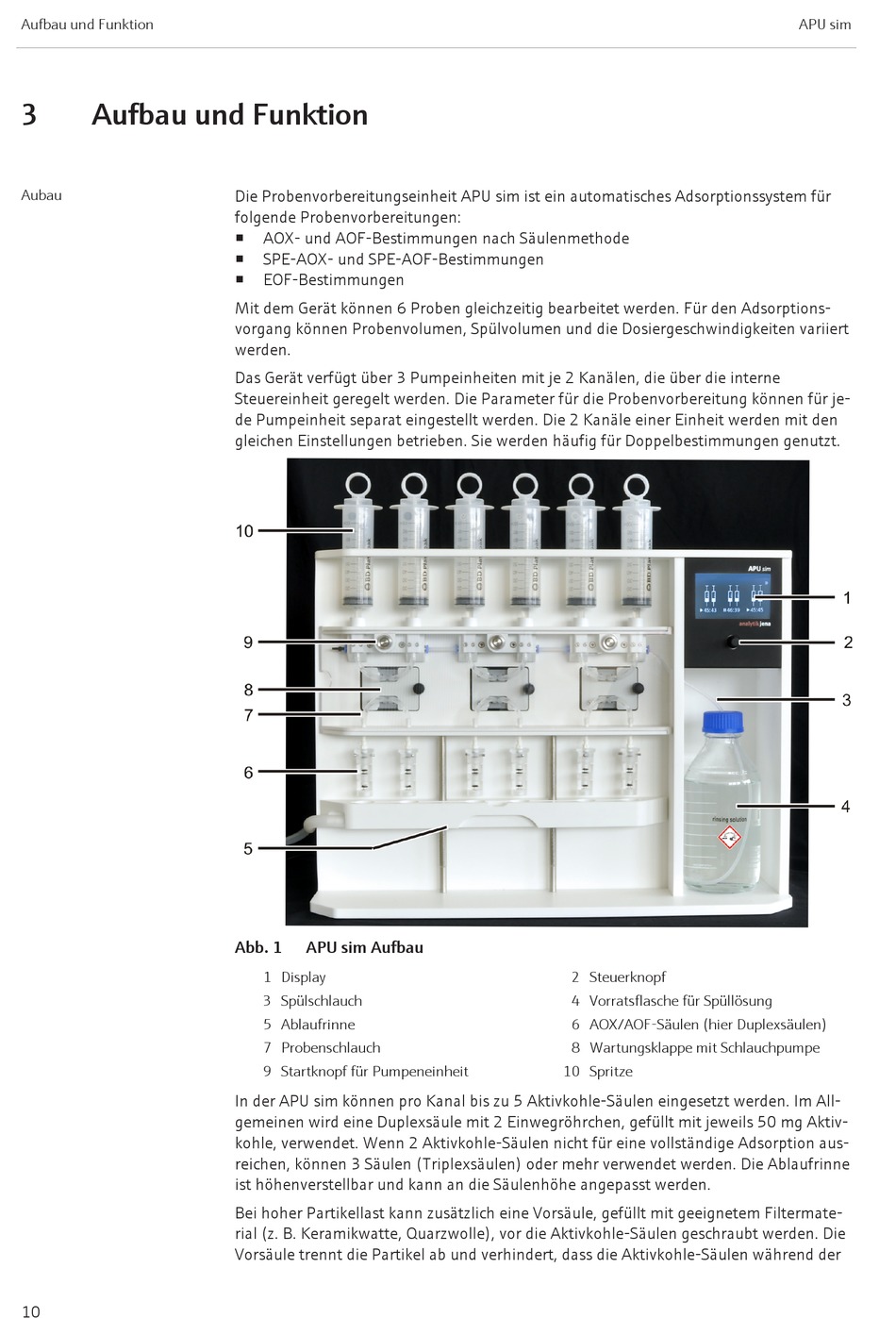

Abb. 1 APU sim Aufbau
1 Display
3 Spülschlauch
5 Ablaufrinne
7 Probenschlauch
9 Startknopf für Pumpeneinheit
In der APU sim können pro Kanal bis zu 5 Aktivkohle-Säulen eingesetzt werden. Im All-
gemeinen wird eine Duplexsäule mit 2 Einwegröhrchen, gefüllt mit jeweils 50 mg Aktiv-
kohle, verwendet. Wenn 2 Aktivkohle-Säulen nicht für eine vollständige Adsorption aus-
reichen, können 3 Säulen (Triplexsäulen) oder mehr verwendet werden. Die Ablaufrinne
ist höhenverstellbar und kann an die Säulenhöhe angepasst werden.
Bei hoher Partikellast kann zusätzlich eine Vorsäule, gefüllt mit geeignetem Filtermate-
rial (z. B. Keramikwatte, Quarzwolle), vor die Aktivkohle-Säulen geschraubt werden. Die
Vorsäule trennt die Partikel ab und verhindert, dass die Aktivkohle-Säulen während der
2 Steuerknopf
4 Vorratsflasche für Spüllösung
6 AOX/AOF-Säulen (hier Duplexsäulen)
8 Wartungsklappe mit Schlauchpumpe
10 Spritze
APU sim
