Smart String ESS der Serie LUNA2000-2.0MWH und
1.0MWH
Benutzerhandbuch
2.6.2.2 SmartModule
Erscheinungsbild

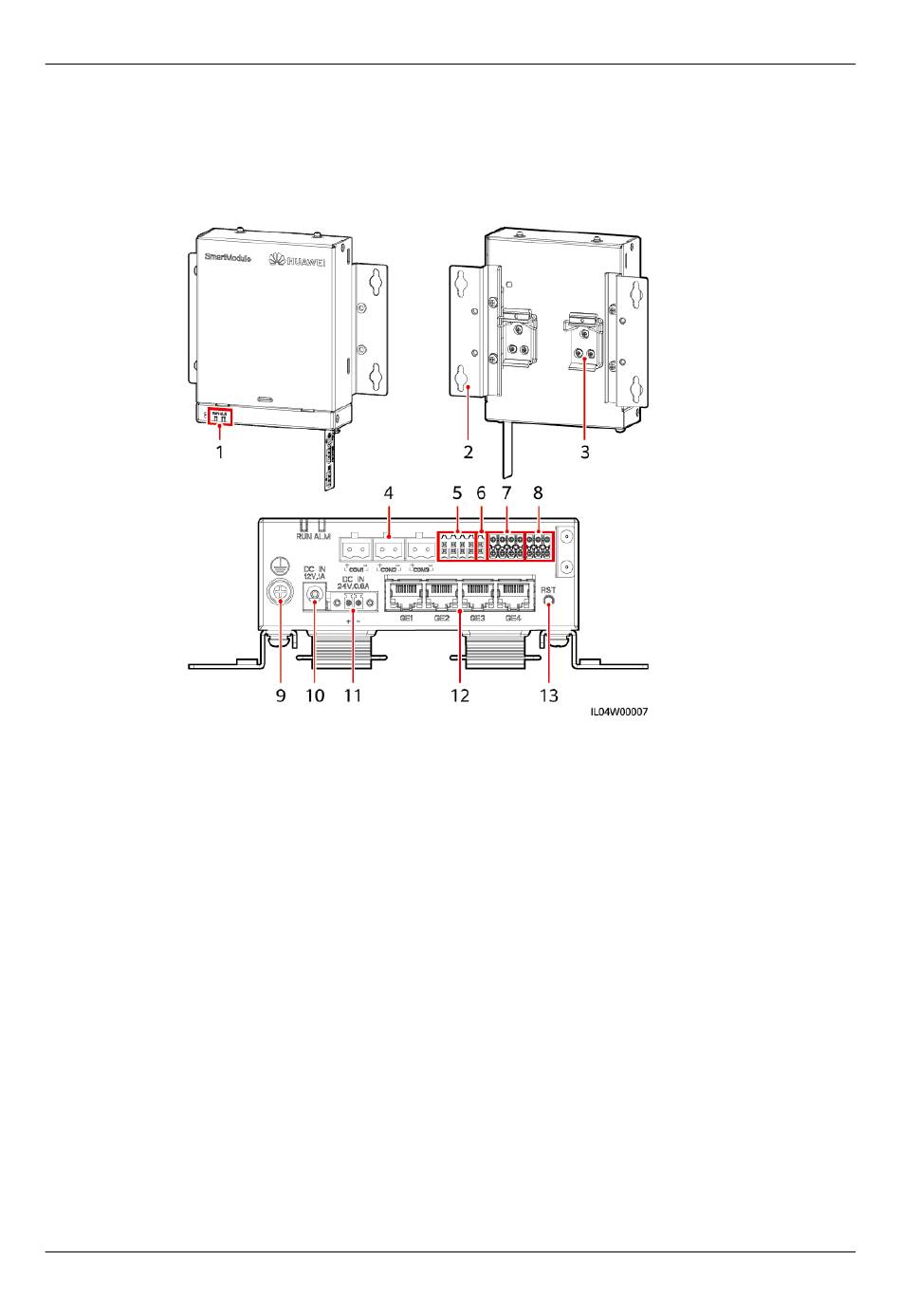

Abbildung 2-32 Aussehen
(1) LED-Anzeige
(4) COM-Anschluss
(7) AI-Anschluss
(10) 12-V-
Eingangsleistungsanschluss
(13) RST-Taste
Ausgabe 11 (2025-02-10)
(2) Montagelasche
(5) DI-Anschluss
(8) PT-Anschluss
(11) 24-V-
Eingangsleistungsanschluss
-
Copyright © Huawei Technologies Co., Ltd.
2 Überblick
(3) Tragschienenhalterung
(6) 12-V-
Ausgangsleistungsanschluss
(9) Schutzerdungspunkt
(12) GE-Anschluss
-
61
