Smart String ESS der Serie LUNA2000-2.0MWH und
1.0MWH
Benutzerhandbuch

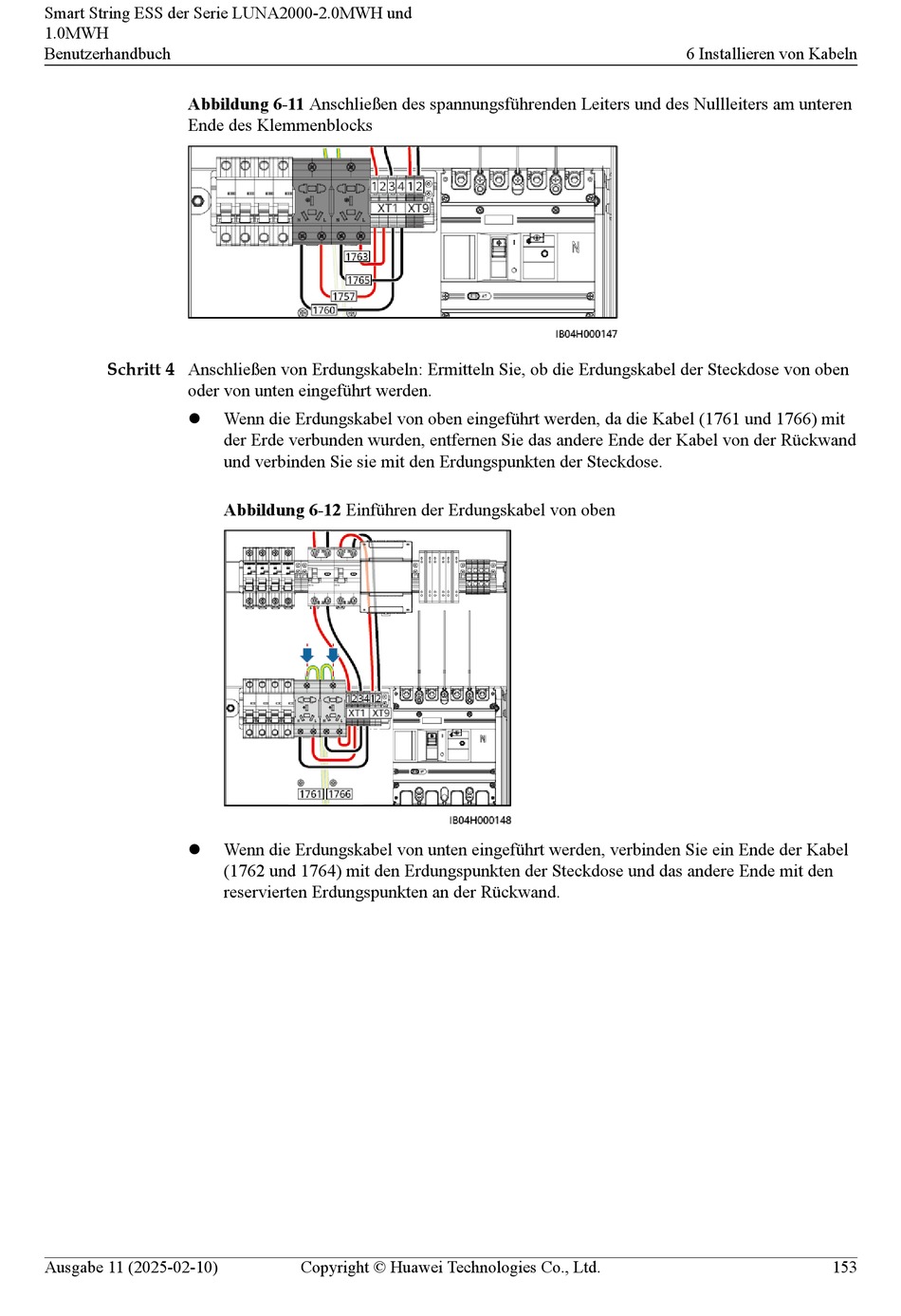

Abbildung 6-11 Anschließen des spannungsführenden Leiters und des Nullleiters am unteren
Ende des Klemmenblocks
Schritt 4 Anschließen von Erdungskabeln: Ermitteln Sie, ob die Erdungskabel der Steckdose von oben
oder von unten eingeführt werden.
l
l
Ausgabe 11 (2025-02-10)
Wenn die Erdungskabel von oben eingeführt werden, da die Kabel (1761 und 1766) mit
der Erde verbunden wurden, entfernen Sie das andere Ende der Kabel von der Rückwand
und verbinden Sie sie mit den Erdungspunkten der Steckdose.
Abbildung 6-12 Einführen der Erdungskabel von oben
Wenn die Erdungskabel von unten eingeführt werden, verbinden Sie ein Ende der Kabel
(1762 und 1764) mit den Erdungspunkten der Steckdose und das andere Ende mit den
reservierten Erdungspunkten an der Rückwand.
Copyright © Huawei Technologies Co., Ltd.
6 Installieren von Kabeln
153
