Smart String ESS der Serie LUNA2000-2.0MWH und
1.0MWH
Benutzerhandbuch
(1) Schalter 5FCB2, angeschlossen an den USV-Ausgang
----Ende

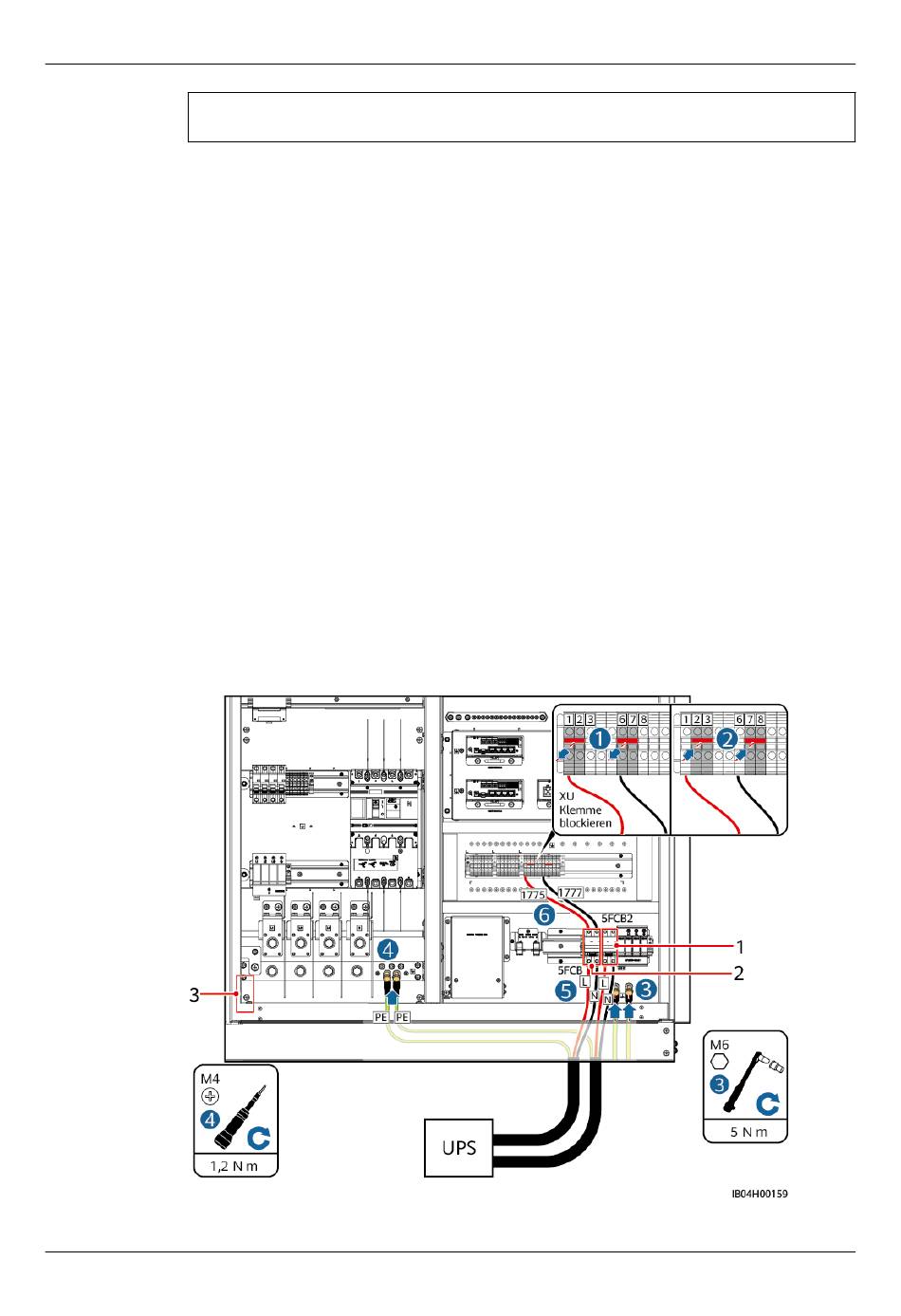

Szenario 2: Die USV wird vom ESS mit Strom versorgt
Schritt 1 Entfernen Sie die Kurzschließleiste von 1–2 und stecken Sie sie auf 2–3 am XU-
Klemmenblock.
Schritt 2 Entfernen Sie die Kurzschließleiste von 6–7 und stecken Sie sie auf 7–8 am XU-
Klemmenblock.
Schritt 3 Verbinden Sie das gepanzerte Kabel mit dem Erdungspunkt auf der Rückseite des Schranks
der Steuerungseinheit.
Schritt 4 USV-Ausgang: Schließen Sie das PE-Kabel (vom Kunden bereitgestellt) an die
Erdungsschiene vom Gehäuse der Steuerungseinheit an und schließen Sie die L- und N-Leiter
(vom Kunden bereitgestellt) an den Schalter 5FCB2 an.
Schritt 5 Installieren Sie einen USV-Eingangsschalter.
Schritt 6 Schließen Sie den stromführenden Leiter 1775 und den Nullleiter 1777 an (aus Position 2 in
der Abbildung).
Schritt 7 USV-Eingang: Schließen Sie das PE-Kabel (vom Kunden bereitgestellt) an die
Erdungsschiene vom Gehäuse der Steuerungseinheit an und schließen Sie die L- und N-Leiter
(vom Kunden bereitgestellt) an den Schalter 5FCB an.
