Huawei LUNA2000-2.0MWH Smart String ESS Serie Benutzerhandbuch Seite 168

Smart String ESS der Serie LUNA2000-2.0MWH und
1.0MWH
Benutzerhandbuch

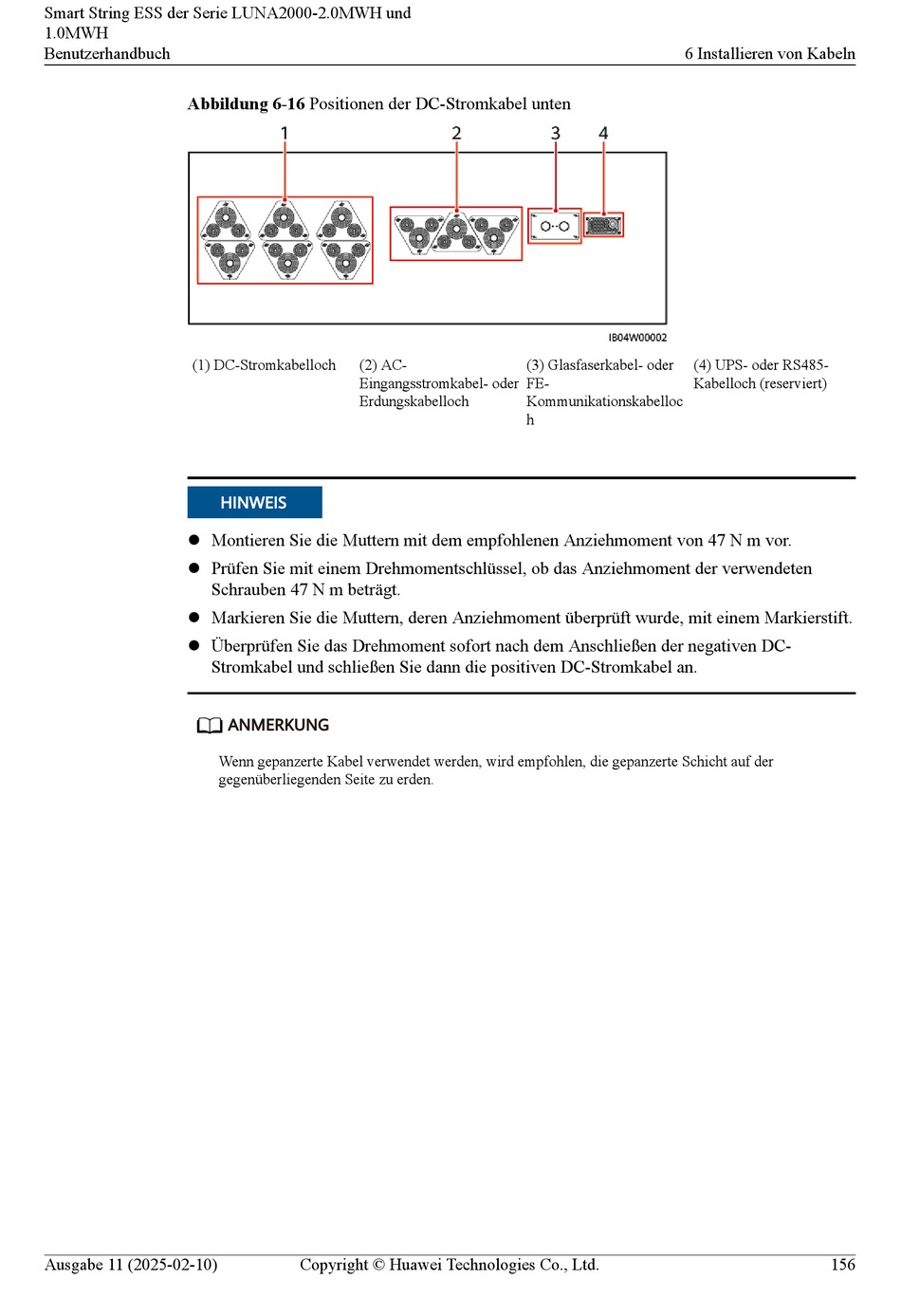

Abbildung 6-16 Positionen der DC-Stromkabel unten
(1) DC-Stromkabelloch
l Montieren Sie die Muttern mit dem empfohlenen Anziehmoment von 47 N m vor.
l Prüfen Sie mit einem Drehmomentschlüssel, ob das Anziehmoment der verwendeten
Schrauben 47 N m beträgt.
l Markieren Sie die Muttern, deren Anziehmoment überprüft wurde, mit einem Markierstift.
l Überprüfen Sie das Drehmoment sofort nach dem Anschließen der negativen DC-
Stromkabel und schließen Sie dann die positiven DC-Stromkabel an.
Ausgabe 11 (2025-02-10)
(2) AC-
Eingangsstromkabel- oder
Erdungskabelloch
HINWEIS
ANMERKUNG
Wenn gepanzerte Kabel verwendet werden, wird empfohlen, die gepanzerte Schicht auf der
gegenüberliegenden Seite zu erden.
Copyright © Huawei Technologies Co., Ltd.
6 Installieren von Kabeln
(3) Glasfaserkabel- oder (4) UPS- oder RS485-
FE- Kabelloch (reserviert)
Kommunikationskabelloc
h
156
