Smart String ESS der Serie LUNA2000-2.0MWH und
1.0MWH
Benutzerhandbuch

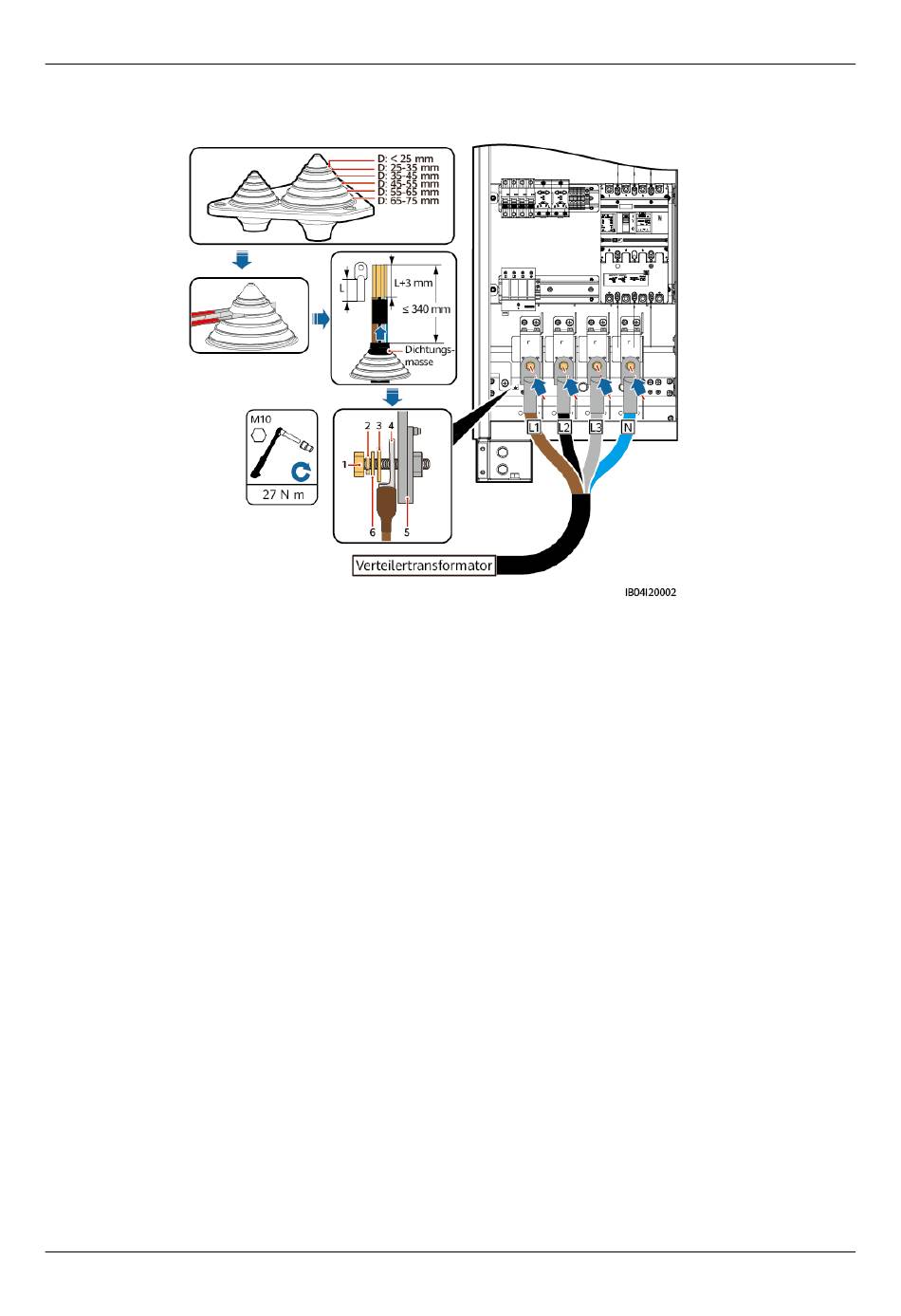

Abbildung 6-32 Anschließen der vieradrigen AC-Eingangsstromkabel (mit Ausnahme des
Erdungskabels aber einschließlich des Neutralleiters)
(1) Schraubensatz
(4) Anschlussklemmen
Ausgabe 11 (2025-02-10)
(2) Federscheibe
(5) Kupferschiene
Copyright © Huawei Technologies Co., Ltd.
6 Installieren von Kabeln
(3) große Unterlegscheibe
(optional)
(6) Flache Unterlegscheibe
169
