Smart String ESS der Serie LUNA2000-2.0MWH und
1.0MWH
Benutzerhandbuch
2.
3.
4.
5.
6.
7.
8.
Schritt 6 Schalten Sie die DC-Trennschalter im Steuergerätschrank ein (siehe 7 im
Schalterstellungsdiagramm).
Ausgabe 11 (2025-02-10)
Schalten Sie nacheinander den Adapter-Schalter 5FCB1, den Netzschalter 5FCB3 des
Löschmittel-Steuerfelds und den Beleuchtungsschalter 1FB1 ein (siehe 2 im
Schaltstellungsdiagramm).
Schalten Sie den 220/230-V-Steckdosenschalter 1FB2 ein.
ANMERKUNG
Nur einige Modelle sind mit Steckdosenschaltern ausgestattet.
Öffnen Sie das Löschmittel-Steuerfeld und schalten Sie die beiden internen Netzschalter
ein. (Führen Sie diesen Schritt nur für das Löschmittel-Steuerfeld JB-QBL-QM210 aus.)
Schalten Sie den Schalter 5FCB3 für das Löschmittel-Steuerfeld aus, stellen Sie sicher,
dass das Löschmittel-Steuerfeld mit Akku-Stromversorgung ordnungsgemäß
funktioniert, und schalten Sie dann den Schalter 5FCB3 ein.

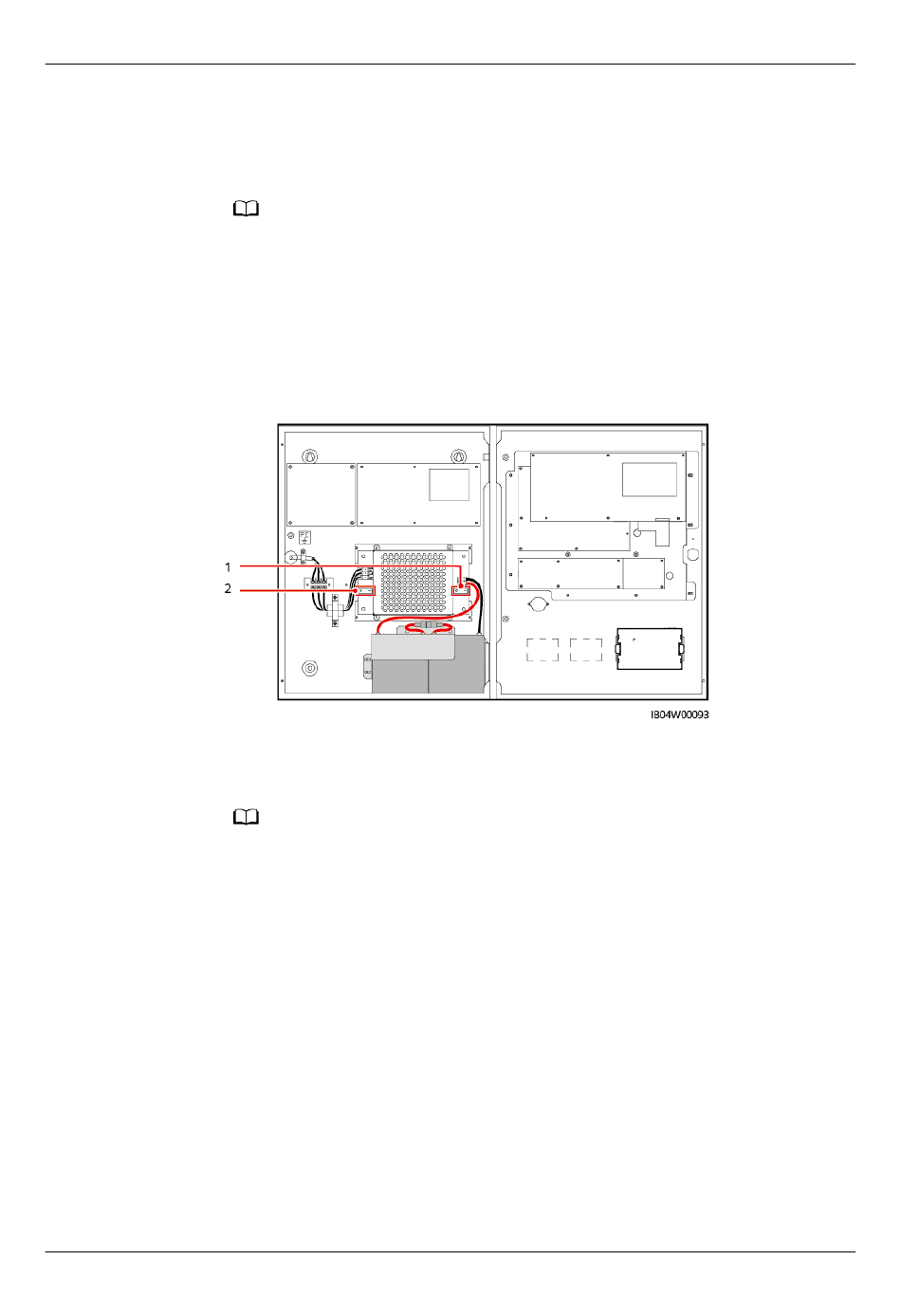

Abbildung 8-12 Positionen der Netzschalter im Löschmittel-Steuerfeld
(1) Netzschalter rechts im Löschmittel-Steuerfeld (2) Netzschalter links im Löschmittel-Steuerfeld
Schalten Sie den AC-Eingangsschalter der PSU 6FCB1 ein.
ANMERKUNG
Wenn ein 3-HE-Baugruppenträger konfiguriert ist, befindet sich der PSU-Schalter im
Baugruppenträger. Wenn ein 2-HE-Baugruppenträger konfiguriert ist, befindet sich der PSU-
Schalter auf (2) im Schalterstellungsdiagramm.
Schalten Sie auf dem eingebetteten Stromversorgungs-Baugruppenträger nacheinander
die DC-Eingangsschalter 7FCB1 und (optional) 7FCB2, die Schalter 7FCB4 und 7FCB5
für die Abluftventilatorsteuerung und den Schalter 7FCB6 für die Klimaanlage im
Steuergerätschrank ein (siehe 3 im Schalterstellungsdiagramm).
Schalten Sie nacheinander die Lüfterschalter des Akkupacks ein (siehe 4 im
Schalterstellungsdiagramm).
Schalten Sie die Schalter des Smart Rack Controller ein (siehe 4 im
Schalterstellungsdiagramm).
Copyright © Huawei Technologies Co., Ltd.
8 Einschalten des Systems
197
