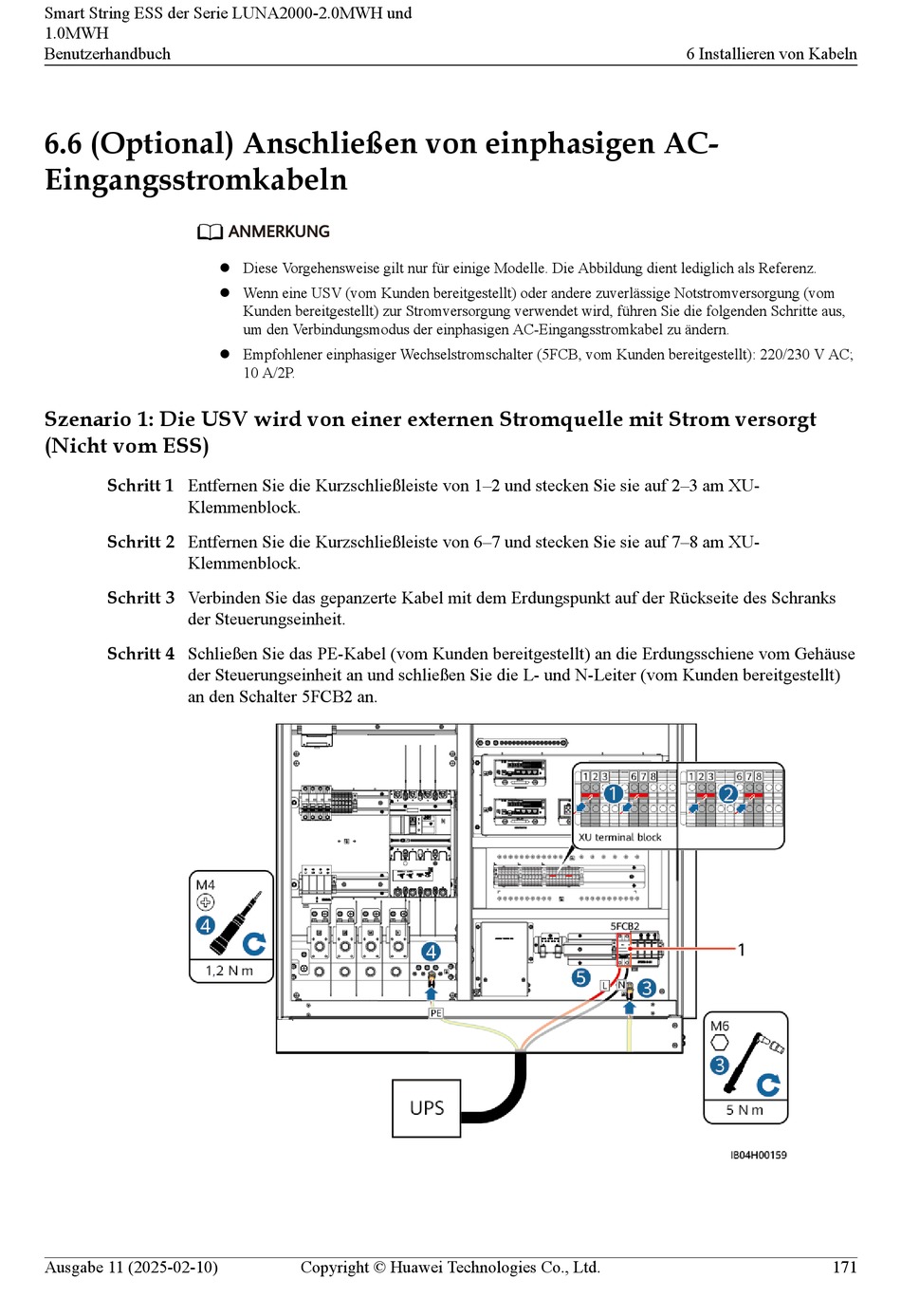

6.6 (Optional) Anschließen von einphasigen AC-
Eingangsstromkabeln
Szenario 1: Die USV wird von einer externen Stromquelle mit Strom versorgt
(Nicht vom ESS)
Schritt 1 Entfernen Sie die Kurzschließleiste von 1–2 und stecken Sie sie auf 2–3 am XU-
Klemmenblock.
Schritt 2 Entfernen Sie die Kurzschließleiste von 6–7 und stecken Sie sie auf 7–8 am XU-
Klemmenblock.
Schritt 3 Verbinden Sie das gepanzerte Kabel mit dem Erdungspunkt auf der Rückseite des Schranks
der Steuerungseinheit.
Schritt 4 Schließen Sie das PE-Kabel (vom Kunden bereitgestellt) an die Erdungsschiene vom Gehäuse
der Steuerungseinheit an und schließen Sie die L- und N-Leiter (vom Kunden bereitgestellt)
an den Schalter 5FCB2 an.
Ausgabe 11 (2025-02-10)
ANMERKUNG
l Diese Vorgehensweise gilt nur für einige Modelle. Die Abbildung dient lediglich als Referenz.
l Wenn eine USV (vom Kunden bereitgestellt) oder andere zuverlässige Notstromversorgung (vom
Kunden bereitgestellt) zur Stromversorgung verwendet wird, führen Sie die folgenden Schritte aus,
um den Verbindungsmodus der einphasigen AC-Eingangsstromkabel zu ändern.
l Empfohlener einphasiger Wechselstromschalter (5FCB, vom Kunden bereitgestellt): 220/230 V AC;
10 A/2P.
